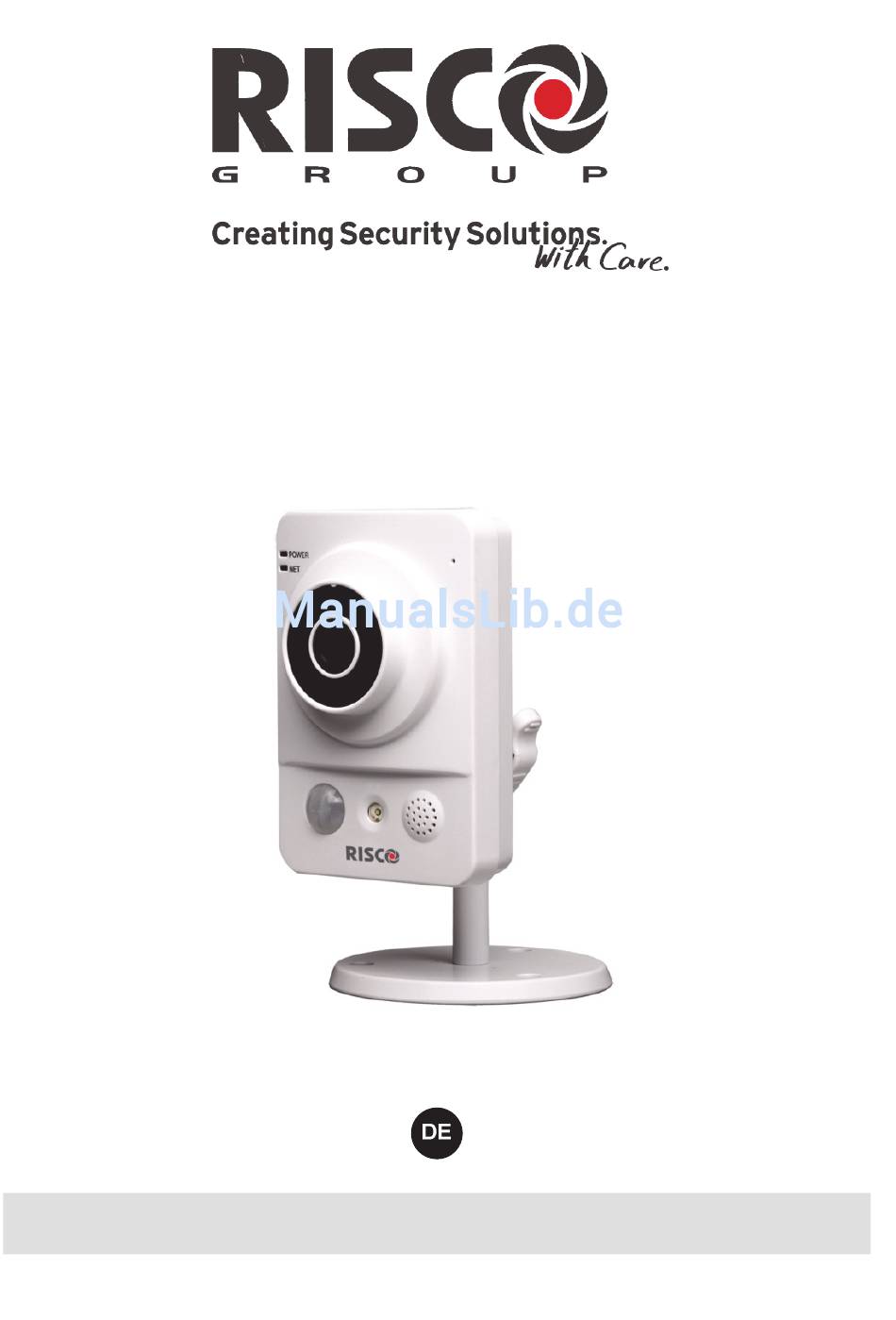

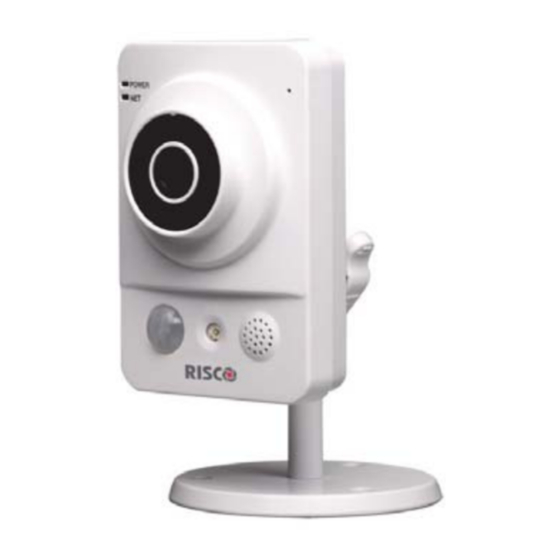

- Seite 1 VUpoint Cube IP-Kamera für Innenbereiche Modell: RVCM11H Installationsanleitung...
-
Seite 2: Sicherheits Vorkehrungen
Sicherheits Vorkehrungen WARNUNGEN: • Unsachgemäße Installation oder Verwendung dieses Produkts, sowie die Nichtbeachtung der in diesem Dokument beschriebenen Hinweise, können zu Personen- und Sachschäden, Verletzungen oder zum Tod führen. • Stellen Sie sicher, dieses Produkt unzugänglich für Kinder und unbefugte Personen ist. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits Vorkehrungen ....................2 Einführung ........................4 Systemeigenschaften ....................4 Komponenten und Zubehör ..................4 IP Kamera Komponenten und Abmessungen ..............5 IP Kamera Installation ...................... 7 Montage der IP Kamera ....................7 Einschalten der IP Kamera ................... 8 Verbindung der IP Kamera mit einem Netzwerk ............ -
Seite 4: Einführung
Einführung Die RISCO Gruppe präsentiert “VUpoint”, eine revolutionäre Echtzeit-Video- Verifikation bei der IP-Kameras in das RISCO Sicherheitssystem integriert werden. Betrieben über den RISCO Cloud Server (RISCO Application Server), bietet VUpoint ein ungeahntes Maß an Sicherheit durch Live-Video- Überwachungsfunktionen sowohl für Leitstellen als auch für Benutzer gleichermaßen. -
Seite 5: Ip Kamera Komponenten Und Abmessungen
IP Kamera Komponenten und Abmessungen Abbildung 1 IP Kamera Anschlüsse Name Anzeige Verbindung Beschreibung BETRIEB Grüne LED leuchtet – Betriebs- Kamera fährt hoch anzeige Grüne LED blinkt im 0,5s Takt– Kamera aktualisieren Grüne LED blinkt im 0,2s Takt– Alarm NETZ LAN Netzwerk –... - Seite 6 Name Anzeige Verbindung Beschreibung Mikro SD Mikro Mikro-SD SD-Karten Speicher (optional) Karte Kartenhalter Mikro-SD Karten Anforderungen: Typ: Klasse 4 Speicher: bis zu 64GB HINWEIS: SD-Karten ermöglichen Aufnahmen von Videoclips Reset Taste Reset Werksrückstellung. Drücken Sie die Taste für mind. 5s bei normaler Betriebsart.
-
Seite 7: Ip Kamera Installation
IP Kamera Installation Nachdem Sie sich die Gebrauchsanleitung sorgfältig durchgelesen haben, muss ein Montagestandort bestimmt werden. Der Aufstellungsort der Kamera trägt maßgeblich zur Gesamtsicherheit der Überwachungsanlage bei. Zunächst muss entschieden werden welche Bereiche/ Räume überwacht werden sollen. Danach kann der dafür am besten geeignete Montageort bestimmt werden. WICHTIG –... -
Seite 8: Einschalten Der Ip Kamera
Beschreibung Platzieren Sie die Montageplatte der IP Kamera über die Befestigungslöcher. Begfestigen Sie die Montageplatte mithilfe der im Lieferumfang enthaltenen Schrauben. Justieren Sie die Kamera mit der Einstellschraube auf die vorgesehene Position. Ziehen Sie zum fixieren der Kamera die Einstallschraube fest. Einschalten der IP Kamera 1. -
Seite 9: Verbindung Mit Einem Wlan Netzwerk Per Risco Cloud
1. Sobald die Versorgungsspannung hergestellt ist, dauert es ca. 1 Minute bis die Kamera vollständig hochgefahren ist. 2. Halten Sie die WPS Taste der IP Kamera und die des Routers für 2s gedrückt. Die grüne LED gibt dabei Aufschluss über den Netzwerkstatus. Dannach können die Kameraeinstellungen getätigt werden. -
Seite 10: Risco Cloud Errichter Applikation
RISCO Cloud Errichter Applikation Die RISCO Cloud Errichter Applikation stellt ein Online-Interface, zur Anbindung und Programmierung der IP Kameras dar. WICHTIG – Die Alarmzentrale muss vorher an der RISCO Cloud registriert sein um IP Kameras einzubinden und zu programmieren (siehe Handbuch Errichter Applikation) IP Kamera Einstellungen Sobald die IP Kamera in das lokale “internetfähige”... - Seite 11 Abbildung 6 Alarmzantrale Einstellungen (Control Panel Update) 4. Wählen Sie dann die Netzwerk Kameras (Network Cameras) in der Spalte auf der linken Seite. Abbildung 7 IP Kamera Liste 5. Klicken Sie auf “Add Camera”worauf folgende Anzeige erscheint. Abbildung 8 Add Camera 6.
- Seite 12 7. Drücken Sie dann auf “Add” (hinzufügen) worauf bei gültiger Eingabe eine Bestätigungsnachricht erscheint. Abbildung 9 Kamera erfolgreich angelegt Sollte dabei ein Fehler auftreten (Internet, UPnP, o.ä.), beziehen Sie sich bitte auf das Kapitel Fehlerdiagnose. HINWEIS – Diese Nachricht erscheint nur bei IP Kameras die physikalisch mit dem öffentlichen Netzwerk (Internet) verbunden sind.
-
Seite 13: Ip Kamera Auslöseeinstellungen
WICHTIG – Wenn eine drahtlose WLAN-Verbindung hergestellt werden konnte, vergessen Sie nicht das Natzwerkkabel wieder zu entfernen. 12. Sobald die “camera is ready for use” Nachricht erscheint, bestätigen Sie mit Abbildung 11 IP Kamera Liste HINWEIS – Es gibt immer die Möglichkeit “edit” oder “delete”... - Seite 14 1. Die Errichter Applikation beinhaltet die Einstellung für IP Kameras. Hier können die Auslöseimpulse festgelegt werden. Abbildung 4 Kamera Auslöseimpulse-Liste 2. Wählen Sie “Add Trigger” um die gewünschten Auslöseimpulse festzulegen. Abbildung 5 Add Trigger 3. Tragen Sie folgende Parameter ein: Feld Beschreibung Ereignistyp...
- Seite 15 Abbildung 14 Bereichsauswahl Abbildung 6 Melderauswahl 5. Legen Sie die folgenden Werte, bezüglich Auslöseimpuls und Ereignistyp fest. Feld (eng.) Beschreibung Ereignistyp Partition Wählen Sie den/die Bereich(e) Nur bereichsbezogene HINWEIS – Nur Bereiche mit Ereignisse zugewiesenen kameras werden angezeigt Detectors Wählen Sie den/ die gewünschten Melder Nur melderbezogen Event Wählen Sie das gewünschte Ereignis...
- Seite 16 7. Sobald Sie mit der Eingabe fertig sind wählen Sie “Done”. Die festgelegte Auslösecharakteristik finden Sie nun in der entsprechenden Liste. Abbildung 7 Kamera “Trigger” Liste HINWEIS – Weitere Möglichkeiten sind “edit” (bearbeiten), “create a duplicate” (kopieren), oder “delete” (löschen) der ausgewählten Auslöseoption.
-
Seite 17: Fehlerdiagnose
Fehlerdiagnose Internet Konfiguration/ UPnP Error Nicht jeder Router unterstützt die UPnP Funktion. Bei einigen Routern ist die Funktion werksseitig deaktiviert. Erscheint nach einer automatischen Konfiguration die Fehlermeldung “unable to configure Internet Access”, “UPnP Client Error” oder ähnliches, sollte es dennoch möglich sein die Kamera manuell zu konfigurieren. - Seite 18 3. Wenn der Login erfolgreich war, wechseln Sie zur Sektion „SETUP > Network > UPnP“. Die UPnP Parameter werden angezeigt. Abbildung 8 UPnP Parameter 4. Entfernen Sie die Markierung bei „UPnP enable“ und „speichern“ 5. Wählen Sie den Punkt „TCP/IP“ an. Abbildung 9 TCP/IP Parameter 6.
- Seite 19 Abbildung 10 Connection Parameter 9. Legen Sie folgende Porteinstellungen der Kamera fest. TCP Port Legen Sie einen TCP Port für die Kamera fest (im Bsp. 47777) UDP Port Legen Sie einen UDP Port fest (im Bsp. 47778) HTTP Port Werksseitige Porteinstellung ist 80 und kann von 1024 bis 65535 beliebig geändert werden (im Bsp 10080) RTSP Port Werksseitige Porteinstellung ist 554 (im Bsp.
- Seite 20 Abbildung 21 Portweiterleitungen (leer) HINWEIS – In diesem Menü werden die internen IP Adressen mit externen Ports verknüpft. Stellen Sie sicher, dass Portweiterleitungen für sämtliche IP-Adressen aktiviert sind. 3. Für die erste IP Kamera legen Sie bitte die Parameter wie in nachfolgender Tabelle fest.
-
Seite 21: Leistungsdaten
Leistungsdaten Parameter Hauptprozessor TI Davinci high performance DSP LINUX integriert Unterstützt Echtzeitüberwachung, lokale Aufnahmen und Fernsteuerungen zur System gleichen Zeit. Benutzer-Interface Interfaces für Fernsteuerung, z.B. WEB, DSS, PSS. System Status Bitreihen Statistiken, Ereignisspeicher und Softwareversion. Bildsensor 1/3-Zoll CMOS Pixel 1280(H)*960(V) Verstärkung Fest / Automatisch Weißabgleich... - Seite 22 Parameter 1-Kanal Ethernet port, 10/100 Base-T Ethernet Wire Network IEEE802.11a/b/g/n, integrierte Antenne Wireless Network Standard HTTP, TCP/IP, ARP, IGMP, ICMP, RTSP, RTP,UDP, RTCP, SMTP, Netzwerk Protokoll FTP, DHCP, DNS, DDNS, PPPOE, UPNP, NTP, Bonjour, SNMP. Fernzugriff Infrarotbeleuchtung, Live-Überwachung, Systemkonfiguration, Download, Ereignisspeicher, Wartung, Upgrade usw.
-
Seite 23: Risco Gruppe Beschränkte Garantie
RISCO Gruppe Beschränkte Garantie RISCO Group und ihre Tochtergesellschaften und die verbundenen Unternehmen ("Wiederverkäufer") garantieren, dass Produkte frei von Material-und Herstellungsfehlern bei bestimmungsgemäßem Gebrauch für 24 Monate ab dem Datum der Herstellung sind. Da Wiederverkäufer Komponenten weder selbst installieren noch anschließen und da das Produkt evtl. -
Seite 24: Errichter Information/ Service Partner
China (Shanghai) Australia Tel: +33-164-73-28-50 Tel: +86-21-52-39-0066 Tel: + 1800-991-542 support-fr@riscogroup.com support-cn@riscogroup.com support-au@riscogroup.com Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf in irgendeiner Form ohne die vorherige schriftliche Genehmigung des Herausgebers reproduziert oder vervielfältigt werden. © RISCO Group 11/2014 5IN2243 B...
