Gira 2167 00 Bedienungsanleitung

Bedienungsanleitung
IP-Router
2167 00
Gira
Giersiepen GmbH & Co. KG
Elektro-Installations-
Systeme
Industriegebiet Mermbach
Dahlienstraße
42477 Radevormwald
Postfach 12 20
42461 Radevormwald
Deutschland
Tel +49(0)21 95 - 602-0
Fax +49(0)21 95 - 602-191
www.gira.de
info@gira.de
KNX
2
1
8
1
24 V DC
3
4
5
6
7
2
3
4
IP-Router
Sicherheitshinweise
Anschluss und Montage elektri-
scher Geräte dürfen nur durch
Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können
Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Pro-
duktes und muss beim Endkunden ver-
bleiben.

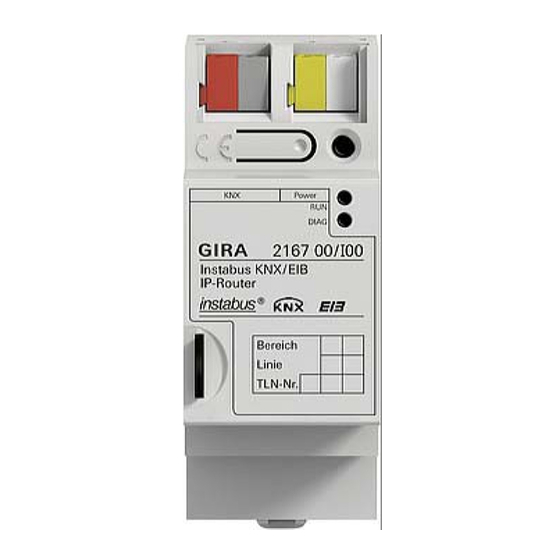

Geräteaufbau
Bild1:
1 Programmier-Taste
2 Anschluss KNX
3 Anschluss Externe Spannungsversorgung
4 Programmier-LED:
rot = Router
gelb = Datenlogger/Zeitgeber
5 Betriebsanzeige (grün):
an = Betriebsbereit
blinkt = Diagnosecode
6 Datenempfang auf KNX-Linie (gelb)
7 Netzwerkanschluss
8 microSD Kartenleser
Funktion
Bestimmungsgemäßer Gebrauch
- Verbindung von KNX-Linien mit Hilfe von
Datennetzwerke unter Nutzung des Inter-
net Protokolls (IP).
Produkteigenschaften
- Filtern und Weiterleiten von KNX-Telegram-
men
- Einsatz als KNX-Linien- oder Bereichskopp-
ler
- Verwendung als KNX-Zeitgeber
- Aufzeichnen von KNX-Telegrammen auf mi-
croSD Karte
- Versorgung über externe DC 24 V
- Der KNX IP-Router ist ab Indexstand I14 in
Verbindung mit der Firmware 3.3 für KNX
Secure vorbereitet (zusätzliches Firmewa-
reupdate erforderlich).
Die dazu notwendigen FDSK (Factory-De-
fault-Setup-Key) befinden sich seitlich als
Aufkleber auf dem KNX IP-Router und lie-
gen zusätzlich als Secure Card (Bild 2) bei.
I
Wichtige Hinweise
- Die Secure Card sicher ver-
wahren.
- Für maximale Sicherheit emp-
fehlen wir die Aufkleber auf
dem Gerät zu entfernen.
- Bei Verlust des FDSK ist eine
Wiederherstellung nicht mög-
lich.
