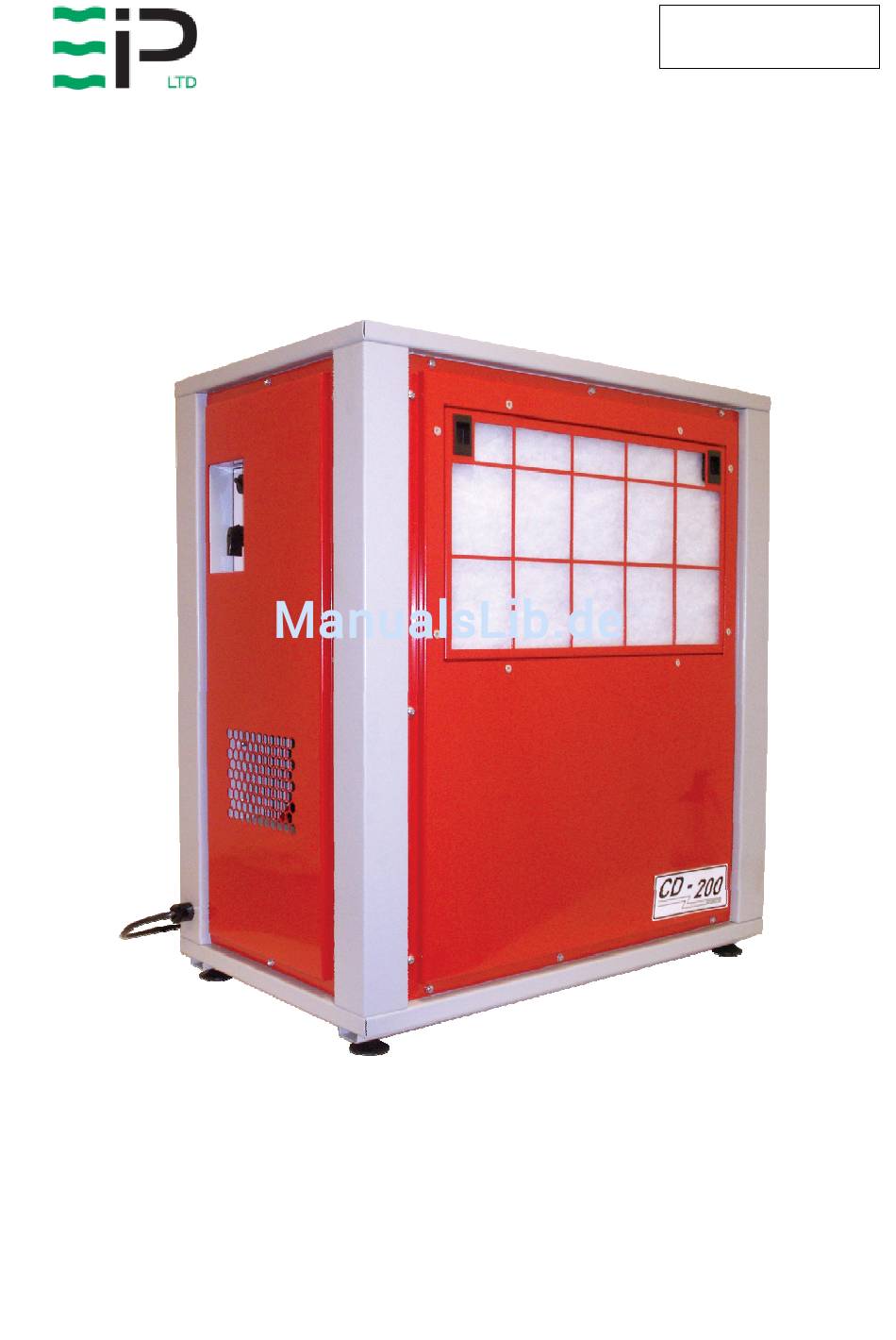

- Seite 1 Zeichnungsnr. :- TPC366 Ausgabe :- 5 Datum :- 15/06/18 EBAC CD200 PROFESSIONELLER LUFTENTFEUCHTER BEDIENUNGSANLEITUNG www.eip-ltd.de...
- Seite 2 Datum :- 15/06/18 AUSPACKEN Entfernen Sie vorsichtig die Verpackung des CD200 Luftentfeuchters und prüfen Sie, ob eventuell Transportschäden zu sehen sind. Falls ja, nehmen Sie das Gerät NICHT in Betrieb, sondern informieren Sie sofort Ihren Lieferanten. Bewahren Sie die Verpackung für späteren Gerätetransport auf.
-
Seite 3: Spezifikationen
Zeichnungsnr. :- TPC366 Ausgabe :- 5 Datum :- 15/06/18 SPEZIFIKATIONEN 10182GR-GE MODELL: 832mm HÖHE: 745mm BREITE: 445mm TIEFE: 95Kg GEWICHT: Niedrig 985 M LUFTVOLUMENSTROM: Hoch 1120 M 220V/50Hz/1ph SPANNUNG: Epoxid BESCHICHTUNG: pulverbeschichted 3 - 35 ° C EINSATZBEREICH: R407C/1,3kg KÄLTEMITTEL TYP/MENGE:... -
Seite 4: Installation
ACHTUNG: Die Lüftungsöffnungen müssen freigelassen werden. Vor Inbetriebnahme muss folgendes ausgeführt werden. Bei dem CD200 kann man zwischen 2 Lüfterleistungen (niedrig und hoch) wählen. Dies muss VOR der Installation geschehen. Hierzu entfernen Sie die Schrauben der Filterabdeckung und dann die Schrauben der Schaltkastenabdeckung. - Seite 5 F. Nach Ausschalten des Gerätes bitte 5 Minuten warten bevor Sie es wieder einschalten. Sollte trotzdem ein Problem auftreten so wenden Sie sich bitte an das Ebac Service Center. WARNUNG: • Reparaturen sind nur von einem Fachmann auszuführen.
-
Seite 6: Wartung
Zeichnungsnr. :- TPC366 Ausgabe :- 5 Datum :- 15/06/18 WARTUNG WARNUNG: STELLEN SIE SICHER, DASS DAS STROMKABEL AUS DER STECKDOSE GEZOGEN IST, BEVOR SIE DAS GERÄT WARTEN: WARTUNG UND REPARATUR DES GERÄTES SOLLTE NUR DURCH EINE ENTSPRECHEND QUALIFIZIERTE PERSON ERFOLGEN Folgende Instandhaltungsarbeiten sollten ausgeführt werden, um ein einwandfreies Funktionieren des Trockners zu garantieren: Reinigen Sie die Oberfläche des Verdampfers und Verflüssigers vorsichtig... - Seite 7 Zeichnungsnr. :- TPC366 Ausgabe :- 5 Datum :- 15/06/18 REPARATUR Sollte ein elektrisches Teil defekt sein, wenden Sie sich an die Service Niederlassung um das richtige Ersatzteil zu bekommen. Sollte Kältemittel fehlen, wenden Sie sich an die Service Niederlassung um weitere Information zu erhalten.
-
Seite 8: Fehlerbehebung
Zeichnungsnr. :- TPC366 Ausgabe :- 5 Datum :- 15/06/18 FEHLERBEHEBUNG FEHLER URSACHE LÖSUNG 1. Überprüfung Stromversorgung 1. Kein Strom verfügbar 2. Service Niederlassung anrufen Gerät läuft nicht an 2. Kabel beschädigt 1. Ventilatorblatt befestigen 1. Lockeres Ventilatorblatt 2. Ventilator ersetzen 2. - Seite 9 Zeichnungsnr. :- TPC366 Ausgabe :- 5 Datum :- 15/06/18 CD200 ERSATZTEILLISTE UMMER ESCHREIBUNG ARTIKELNUMMER MENGE Abtauplatine 1619400 Zuluftfilter 2018233 Humidex 7 Knopf 2018644 Kondensatorspule 2028226 Verdampferspule 2028277 Kapillarrohr 0.064 l/D 3014252 Umkehrventil 3020834 Filtertrockner 3020957 Magnetspule - 230V 3030454 Drehschalter...
- Seite 10 Beauftragten oder eine vergleichbar qualifizierte Person ersetzt werden, um Unfälle zu verhindern. Dieses Gerät enthält fluorierte Treibhausgase entsprechend des Kyoto-Protokolls. Der Kältekreislauf ist hermetisch abgedichtet. Das Global Warming Potential (GWP) der Kältemittel in Produkten von Ebac Industrial Products Ltd. Hat folgende Werte R134a – 1300 R407c – 1610 Typ und Menge des in diesem Gerät verwendeten Kältemittels, entnehmen Sie bitte der...
- Seite 11 Ausgabe :- 5 Datum :- 15/06/18 UK Head Office American Sales Office German Sales Office Ebac Industrial Products Ltd Ebac Industrial Products Inc Ebac Industrial Products Ltd. St Helens Trading Estate 700 Thimble Shoals Blvd. Gartenfelder Str. 29-37 Bishop Auckland Suite 109, Newport News Gebäude 35...
