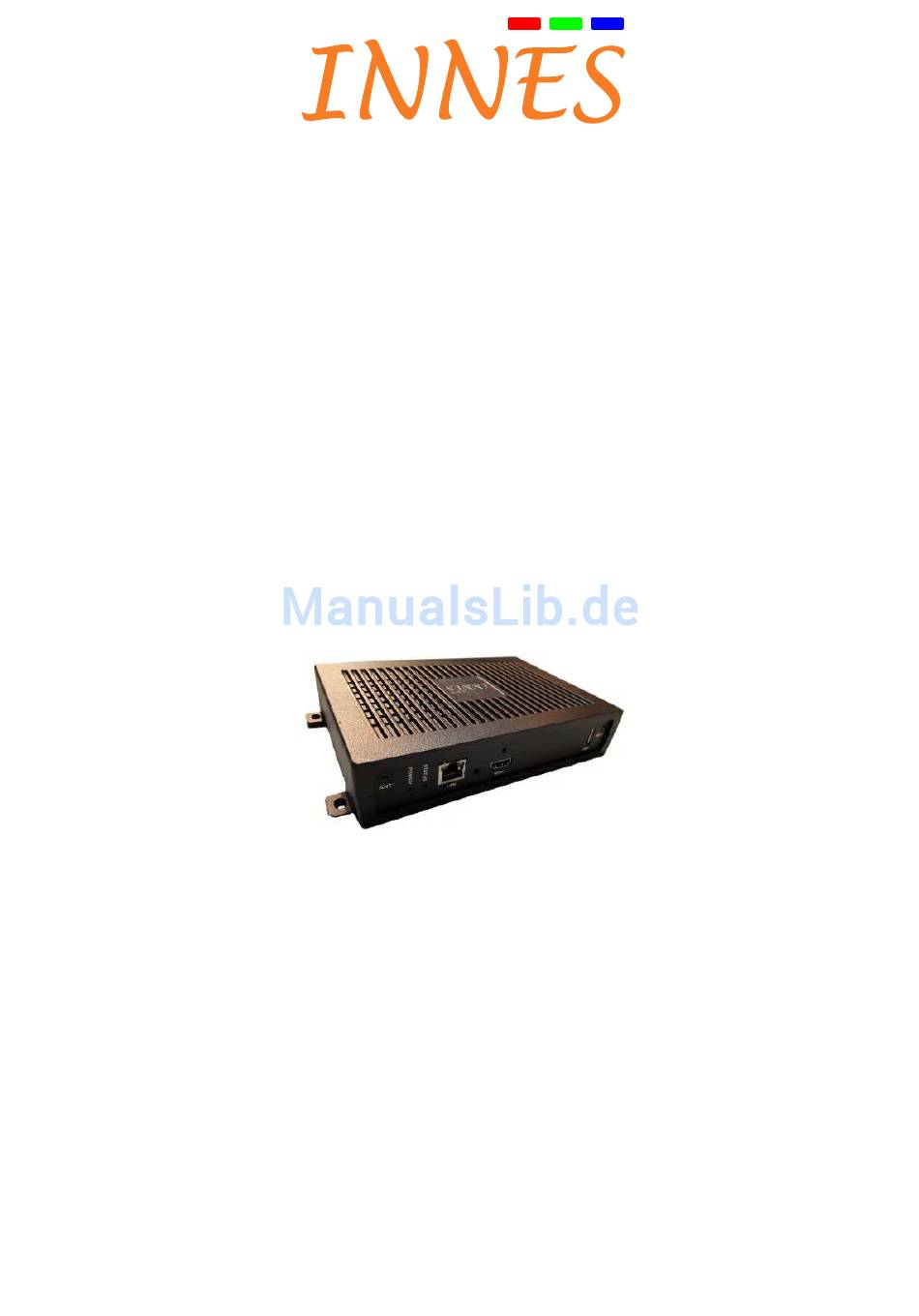

- Seite 1 Benutzerhandbuch DMB400 4.10.11 001A...
-
Seite 2: Rechtliche Hinweise
Die Ausführung und Spezifikationen können ohne vorankündigung geändert werden. Dies betrifft die Hardware,die integrierte Software und dieses Handbuch. Verbrauchsmittel und Zubehör können vom hierin dargestellten Inhalt abweichen, da INNES von Entwicklungen Ihrer Vorlieferanten abhängig ist. Dieses Dokument beinhalet vertrauliche Informationen. Es darf Dritten ohne vorheriges schriftliches Erlaubnis von INNES nicht zur Verfügung gestellt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung Erste Schritte Anschlüsse Technische Spezifikationen Fehlerbehebung Konformität Kontakt... -
Seite 4: Einführung
Dieses Gerät funktioniert mit dem mitgelieferten Netzteil. Dieses Netzteil soll in einer Stromsteckdose eingesteckt werden, die dem Standard NF C 15-100 entspricht. Ist das Stromkabel defekt, muss es ausgetauscht werden. Ein neuer Satz kann über die E-Mail-Adresse sales@innes.pro angefordert werden. -
Seite 5: Erste Schritte

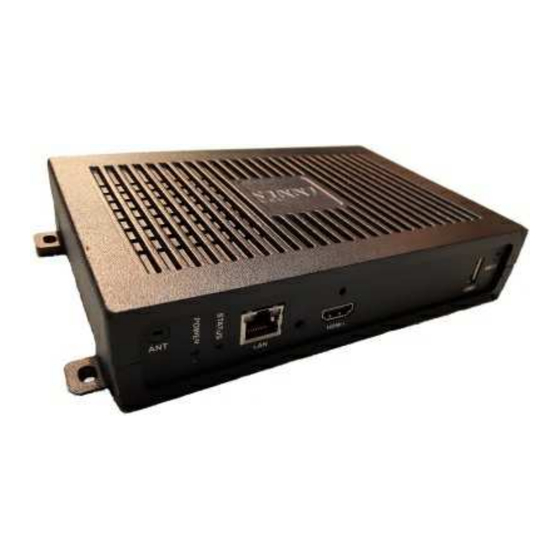

Erste Schritte Vorderseite DMB400 ANT 3 ANT 4 DC IN AUDIO USB2 RS232 DTE HDMI1 OUT Antennen Stromanschluss Audioanschluss USB2 3.0-Anschluss RS232 DTE-Anschluss HDMI-Ausgang Rückseite ANT 1 ANT 2 HDMI IN USB1 Antennen rote Strom-LED grüne Status-LED LAN RJ45-Anschluss Infrarotanschluss HDMI-Eingang USB1 2.0-Anschluss... - Seite 6 190 mm 200 mm DMB400 ANT 3 ANT 4 DC IN AUDIO USB2 RS232 DTE HDMI OUT Etikett Das Modell des Gerätes, seine Spannungsspezifikation, seine Seriennummer (PSN) sowie seine MAC-Adresse stehen auf einem am Gehäuse angebrachten Etikett. Zusätzliche Tags sind bei eingebauten Optionen unter Umständen vorhanden.
-
Seite 7: Gerät Starten
Gerät starten > Schritt 1 (T0=0s) Schritt 2 (T~23s) Schritt 3 (T~44s) Initialisierung des Gerätestarts Initialisierung des Gerätestarts Betriebsmodus Die Dauer dieser Phase hängt von variablen Werten (wie Während dieser Phase muss das Gerät den Inhalt NTP), Netzwerkzugangsdauer oder Datenüberprüfung ab abspielen. -
Seite 8: Led
¹ Sollte das Problem trotz geeigneter Stromversorgung weiterhin bestehen, kontaktieren Sie support@innes.pro. ² Sollte das Problem weiterhin bestehen, wird empfohlen das vom System noch nicht unterstütze Medium zu finden und von der Inhaltsliste zu entfernen. ³ Sollte das Problem weiterhin bestehen, kontaktieren Sie den technischen Support von INNES. -
Seite 9: Anschlüsse
Anschlüsse Netzteilanschluss (12VDC-1.2A) DMB400 DC IN AUDIO LAN-Anschluss Ethernet RJ-45. 10/100/1000 BaseT. Es wird empfohlen, abgeschirmte Kabel zu benutzen. Stereo jack 3.5mm L+R Audiokabelanschluss Es wird empfohlen, Kabel mit weniger als 3 m Länge zu benutzen. DMB400 AUDIO DC IN Videoausgang (HDMI 2.0) -
Seite 10: Funktion
• Während des Neustarts ist das GPIO als Eingang für ein paar Sekunden programmiert. Nach abgeschlossenem Neustart ist das GPIO einsatzbereit. • Das GPIO hat einen schwachen Pull-Up. Prinzipschema für verchiedene Benutzungsarten 3 wires-Input-Konfiguration : DMB400 3.3V Input GPIO_in switch... - Seite 11 Die GPIO1-Konnektorkonfiguration kann über Systempräferenzen über die Geräte-WebUI oder eine Skriptdatei erfolgen. Der Teil GPIO1-Konfiguration oder dieser Skript wird nachstehend beschrieben: // Set the direction : input or output (aDirection == "out") Services.prefs.setBoolPref("innes.app-profile.gpio-input.jack35-gpio_1.jack35_1.*.authorized", false); Services.prefs.setBoolPref("innes.app-profile.gpio-output.jack35-gpio_1.jack35_1.*.authorized", true); Services.prefs.setBoolPref("system.connector.jack35_1.1.io.jack35-gpio_1.enabled", true); else if (aDirection == "in")
-
Seite 12: Technische Spezifikationen
Technische Spezifikationen Modell Hersteller DMB400 INNES Prozessoren Quad core cortex-A9, 1.2GHz MALI-400 Peripherien 1x USB 2.0 Host (Low/Full/High Speed) 1x USB 3.0 Host (Low/Full/High/Super Speed) 1x Jack 3.5 konfigurierbar in GPIO oder Infrarot 1x RS232 DTE Speicher Internal Flash Memory for OS... - Seite 13 Betriebstemperaturbereich Speichertemperatur 0°C bis +40°C -20°C bis +60°C Betriebsluftfeuchtigkeit Speicherluftfeuchtigkeit < 80% < 85% Gewicht Abmessungen (BxHxT) 0,7 kg 191 x 139 x 40 mm...
-
Seite 14: Fehlerbehebung
Fehler beim Abspielen eines Mediums: Hinweis "Dieser Inhalt <media path/file name> ist mit diesem Gerät nicht kompatibel" Fehlerbehebung Um das Problem zu lösen, entfernen Sie das nicht unterstütze Medium von Ihrem Playout und publizieren Sie erneut. ¹ ¹ Für genauere Informationen, lesen Sie bitte das Dokument gekkota-supported-medias-and-performances.pdf ² Für weitere Informationen kontaktieren Sie support@innes.pro... -
Seite 15: Konformität
# Konformität Wir bestätigen die Einhaltung folgender europäischer Verordnungen: LVD 2014/35/EU EMC 2014/30/EU... -
Seite 16: Kontakt
