Arcom FW-P200 Installationsanleitung

FW-P200
Funkbewegungs-
melder
Installationsanleitung
Funktionen
Überwachung:
Überträgt alle 12- 14 min. seinen Status zur
Zentrale.
Alarm:
Bei Auslösung des PIR Detektors.
Batterie:
Überträgt Batterie Status bei Abfall der Batterie
Spannung unter 2,4 V.
Sabotage:
Bei Öffnung des Gehäuses
APS:
Automatic Power Saver, überträgt aufgenommene
Bewegungen im Mindestabstand von 2 Minuten um
die Batterie zu schonen.

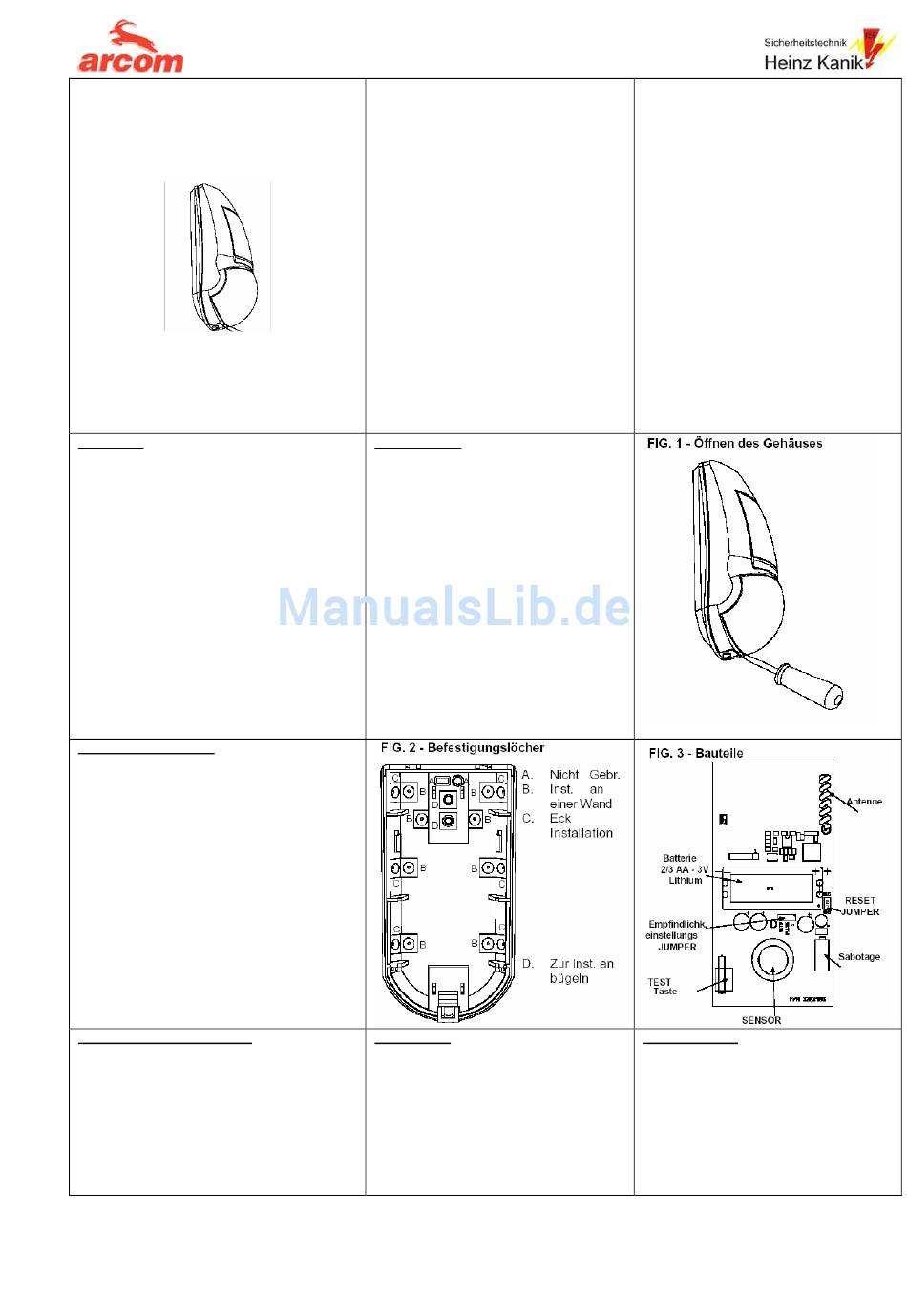

Installation des Melders
1) Benutzen Sie zum Öffnen des Gehäuses
einen flachen Schraubendreher wie auf
Fig. 1 zu sehen.
2) Entfernen sie die Platine
3) Durchbohren Sie die gewünschten
Löcher für die Installation des Gehäuses
Fig. 2
4) Schrauben Sie den Melder an der
Gewünschten Wand an
5) Installieren Sie die Platine
6) Vor dem Einsetzen der Batterie Brücken
Sie kurz die Pins am Reset Jumper Fig. 3
7) Batterie einsetzen
8)
Gehäuse schließen
Einstellen der Empfindlichkeit
•
Position 1 = Normal
•
Position 2 = Auto (Unempfindlich)
1 = Normale Anforderungen
2 = Unempfindlich gegen kl. Tiere, starke
Temperaturschwankungen
Einleitung
Der FW-P200 ist ein Batterieversorgter
Passiv-Infrarot-Bewegungsmelder mit
eingebautem Sender, passend zur Freewave
64.
Das digitale Freewave- Format ermöglicht eine
Anzahl von mehr als 8 Million möglicher
Code. Der FW-P200 ist werksmäßig mit einem
Unikat-Code ausgestattet, so dass eine weitere
Codierung nicht nötig ist.
Der FW-P200 kann fünf unterschiedliche
Meldungen senden: Alarm, schwache Batterie,
Test und Sabotage.
In einer typischen Installation wird der FW-
P200 im Innenbereich in einer Höhe von 2-
2,5m in einer Ecke oder auf der Wand
installiert. Der Bewegungsmelder wird
ausgelöst, wenn ein Mensch oder ein Tier
durch seinen Überwachungsbereich geht. Der
FW-P200 sendet dann ein Alarmsignal zum
Empfänger.
Installationsort
Orte die Sie meiden sollten:
•
Frontal zu grellem Sonnenlicht
•
Orte mit extrem
Temperaturschwankungen
•
Extrem Windige Gegenden
•
Installation an Metallwänden
•
Nicht auf Heizkörper richten
•
Nicht direkt auf Fenster richten
(große Temperaturschwankungen
durch Sonneneinstrahlungen).
Signal Stärke
Jeder Funksender sollte an seinem
Installationsort einem Reichweitentest
unterzogen werden. Die Signalstärke wird in
schritten von 1- 100 angezeigt, um eine
einwandfreie Funktion zu gewährleisten sollte
der Wert 30 nicht unterschritten werden.
Reichweitentest: Siehe Freewave Handbuch.
Das Gerät wird von einer 3-Volt Lithium
Batterie versorgt. Die Lebenserwartung der
Batterie bei Normalbetrieb beträgt bis zu 4
Jahre. Wenn die Batterie schwach wird blinkt
die Testlampe im Bewegungsmelder und er
sendet ein entsprechendes Signal zum
Empfänger.
Der FW-P200 sendet im Abstand von 12 ~ 14
Minuten seinen Status zur Zentrale.
Um den Bewegungsmelder zu testen, betätigt
man die Testtaste auf dem Gerät für eine
Sekunde. Das Gerät befindet sich dann für 1
Minute im Gehtest und zeigt jede Auslösung
durch die Testlampe an. Es wird jedoch keine
Meldung zur Zentrale gefunkt.
Bei Betätigen der Test Taste für 2 Sekunden
werden im Abstand von 6 Sekunden insgesamt
11 Meldungen an die Zentrale abgesetzt.
Melder anlernen
Das Anlernen der Melder geschieht mit dem
Sabotagekontakt, nähere Informationen zum
anlernen finden Sie in der
Bedienungsanleitung ihrer Zentrale.
