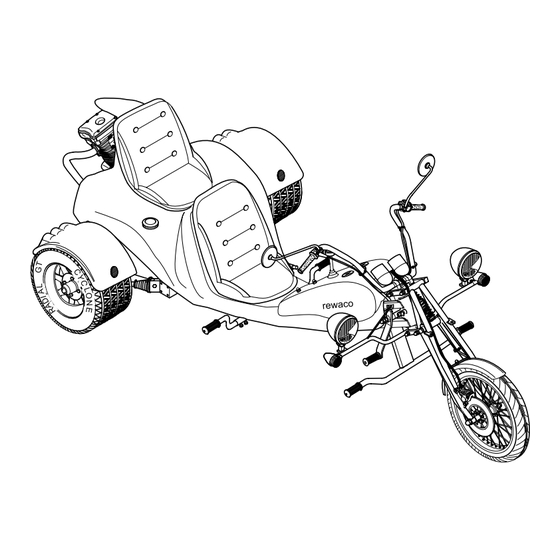

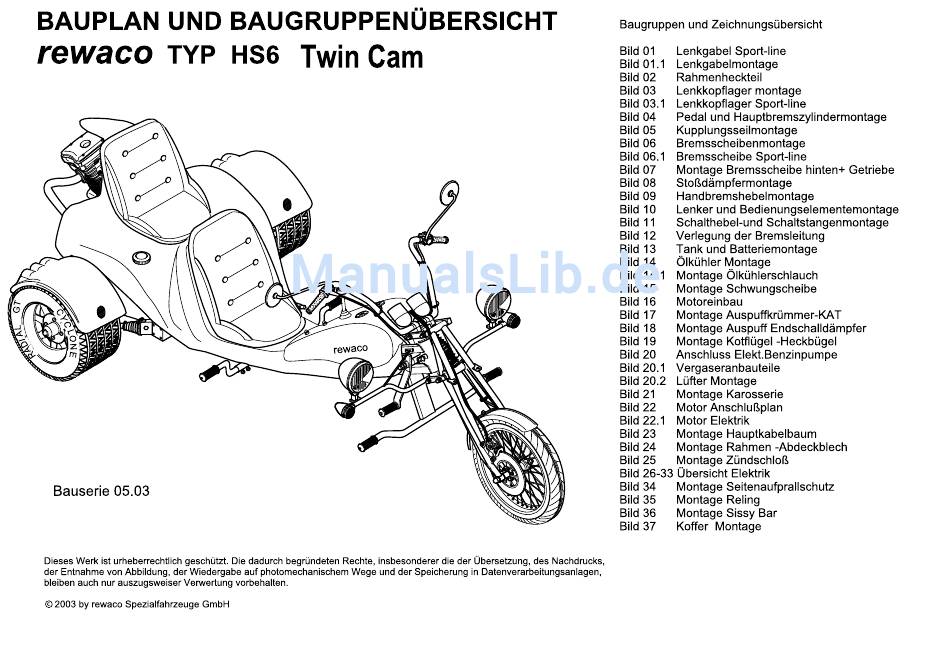

Rewaco HS6 Twin Cam Bauplan / Bauanleitung

Vorschau ausblenden

Quicklinks

Diese Anleitung herunterladen
loading

Verwandte Anleitungen für Rewaco HS6 Twin Cam

Inhaltszusammenfassung für Rewaco HS6 Twin Cam

  • Seite 5: Montagehinweis

    Montagehinweis HS6 03 Seite: 1 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 01 1002 2 Gabelrohr Sport-Line rechts Text: 01 1002 3 Gabelrohr Sport-Line links 01 0052 1 Gabelbrücke oben Sport-line Lenkgabel VA Abbildung 01 7991 A2 10/30 Senkkopf-Schraube A2 M10X30 Lenkgabelmontage: 33 1781 2.1 Stoßdämpfer Bilstein HS1-6 + RF1 ohne Feder, mit Federteller ab 0...
  • Seite 7 Montagehinweis HS6 03 Seite: 1,1 Pos. Stk Artikel-Nr Artikel bezeichnung Beschreibung: 01 1001 2 Lenkgabelrahmen Text: 1587 A2 12.1 Hutmutter A2 M12 0439 A2 12 Flachmutter A2 M12 Abbildung 01.1 01 0022 1 Gabellasche 142 mm Lenkgabelmontage: 01 0031 1 Gabelbolzen oben ab 1/97 01 0040 2 Lagerbuchse 16/18...
  • Seite 9 Montagehinweis HS6 03 Seite: 2 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 0934 A2 12 Skt-Mutter A2 M12 Text: 0127 B A2 12 Federring Form B A2 M12 0125 A2 12 U-Scheibe A2 M12 Abbildung 02. 0938 ZN 12/60 Stiftschraube 5.6 ZN M12X60 Montage Rahmenheckteil: 7349 ZN 10/25/4...
  • Seite 11 Montagehinweis HS6 03 Seite: 3 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 19 1047 0 Schutzblech Indian Glimmereffekt o. uni* Text: 19 1046 0 Schutzblech glimmer o. uni für Reifen 90/90-18 und 110/80-18* 03 0010 1 Lenkbolzen mit Ring Abbildung 03.
  • Seite 13 Montagehinweis HS6 03 Seite: 3,1 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 19 1047 0 Schutzblech Indian Glimmereffekt o. uni* Text: 03 0010 1 Lenkbolzen mit Ring 03 0020 2 Lenkkopflager 32006X Abbildung 03.1 20 9571 2 Simmerring für Lenkkopflager Lenkkopflager Sport-Line Montage: 03 0015 6 Deckel für Lenkkopflager...
  • Seite 15 Montagehinweis HS6 03 Seite: 4 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 1587 A2 12.1 Hutmutter A2 M12 Text: 0439 A2 12 Flachmutter A2 M12 0125 A2 12 U-Scheibe A2 M12 Abbildung 04. 04 0121 1 Pedalwelle 16 mm Montage Hauptbremszylinder,Brems-und Kupplungspedal: 01 0040 2 Lagerbuchse 16/18...
  • Seite 17 Montagehinweis HS6 03 Seite: 5 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 04 0062 2 Kupplungsseil geführt HS1-HS6 Text: 0934 A2 10 Skt-Mutter A2 M10 04 0150 2 Flügelmutter Kupplungsseil Abbildung 05 01 0900 1 Schmiernippel M6x1 Kupplungsseil Montage: Die Verlegung des Kupplungsseils ist entsprechend der Abb.05 durchzuführen.
  • Seite 19 Montagehinweis HS6 03 Seite: 6 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 05 0120 2 Bremssattel vorne Text: 05 0121 2 Bremsklötze vorne 05 0111 2 Vorderachse für breite Gabel Abbilldung 06 05 0090 1 Distanzbuchse für Vorderrad 35 mm Montage Bremsscheibe: 0933 A2 8/20 Skt-Schraube A2 M08X20...
  • Seite 21 Montagehinweis HS6 03 Seite: 6,1 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 05 0120 2 Bremssattel vorne Text: 05 0121 2 Bremsklötze vorne 05 1101 2 Vorderachse für Sport-Line Gabel Abbilldung 06.1 Sport 05 0092 2 Distanzbuchse für Vorderrad 55mm Sport-Line Dr.17 mm Montage Bremsscheibe: 0933 A2 8/40 Skt-Schraube A2 M08X40...
  • Seite 23 Montagehinweis HS6 03 Seite: 6,2 Pos. Stk Artikel-Nr Artikel bezeichnung Beschreibung: 05 0120 2 Bremssattel vorne Text: 05 0121 2 Bremsklötze vorne 05 1101 2 Vorderachse für Sport-Line Gabel Abbilldung 06.2 Sport bei Impulsgeber / Sensor für Kombi-anzeige / Road 05 0092 2 Distanzbuchse für Vorderrad 55mm Sport-Line Dr.17 mm 0933 A2 8/40...
  • Seite 25 Montagehinweis HS6 03 Seite: 7 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 08 0105 2 Radmutter (Kronenmutter) M24X1,5 Text: 33 160 80 2 Bremsscheibe HS4-HS6 hinten 06 0211 2 Dichtungssatz Bremsankerplatte Abbildung 07 33 3020 2 Trägerplatte für Scheibenbremse Montage Bremsscheibe hinten 07 0146 2 Buchse (Bremsankerplatte)
  • Seite 27 Montagehinweis HS6 03 Seite: 8 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 08 0075 2.1 Reifen 295/50 R 15 Text: 08 0085 2 Felge 10X15 Et -37 verchromt US Weehls 20 0660 2 Ventile für Reifen / Gummiventile Abbildung 08. 08 0050 2 Radschrauben M14x1,5 mit Kegelbund für Mangels-Felge Stoßdämpfer Montage:...
  • Seite 29 Montagehinweis HS6 03 Seite: 9 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 09 0010 2 Handbremshebel Text: 0125 A2 8 U-Scheibe A2 M8 0933 A2 8/20 Skt-Schraube A2 M08X20 Abbildung 09. 0127 B A2 8 Federring Form B A2 M8 Montage Fußraste und Handbremse: 0934 A2 8 Skt-Mutter A2 M08...
  • Seite 31 Montagehinweis HS6 03 Seite: 10 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 10 0010 1 Lenker Verchromt Text: 10 0120 3 Spiegel, Kunststoff schwarz Euro* 10 0150 2 Gasgriff Standart Abbildung 10 10 0030 2 Spiegelschelle 22 mm Lenker Montage: 18 0223 2 Steckerteil 11-Fach für Cockpit 34 2210 1...
  • Seite 33 Montagehinweis HS6 03 Seite: 11 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 06 3010 2 Getriebe neu komplett mit Scheibenbremse Text: 0933 A2 6/16 Skt-Schraube A2 M06X16 0934 A2 6 Skt-Mutter A2 M06 Abbildung11 11 0111 1.1 Kardangelenk für Schaltstange HS4-HS6 ab 01/2001 Montage Schaltstange: 0439 A2 12 Flachmutter A2 M12...
  • Seite 35 Montagehinweis HS6 03 Seite: 12 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 0933 A2 6/30 Skt-Schraube A2 M06X30 Text: 0125 A2 6 U-Scheibe A2 M6 0127 B A2 6 Federring Form B A2 M6 Abbildung 12. 0934 A2 6 Skt-Mutter A2 M06 Verlegung der Bremsleitung: 12 0010 1...
  • Seite 37 Montagehinweis HS6 03 Seite: 13 Pos. Stk Artikel-Nr Artikel bezeichnung Beschreibung: 0933 A2 5/16 Skt-Schraube A2 M05X16 Text: 18 0589 4 Tankdeckel abschließbar HS4/HS5/HS6 15 0020 2 Masseband Abbildung 13 14 1040 2 Tankgeber Tauchrohrgeber 372mm ab 3/2001 Tank Montage: 14 0042 2 Dichtung Tankgeber (Gummi 6 loch) 16 0120 2...
  • Seite 39 Montagehinweis HS6 03 Seite: 14 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 15 0033 5 Hohlschraube M18 Text: 14 0988 1 Dichtung 18mm Kupfer Dichtring 15 0033 4 Banjo M18 Ölkühler Ringöse für 1/2" Schlauch Abbildung14 16 0120 4 Schlauchschelle Cobra 17 mm Montage Ölkühler: 15 1040 2...
  • Seite 41 Montagehinweis HS6 03 Seite: 14,1 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 15 3032 2 Ölkühlerschlauch 1400mm mit Metallgewebeverstärkung Text: 15 3033 2 Ölkühlerschlauch 1000mm mit Metallgewebeverstärkung 15 3034 2 Ölkühlerschlauch 500mm mit Metallgewebeverstärkung Abbildung 14.1 16 0120 3 Schlauchschelle Cobra 14 mm Ölkühlerschlauch Montage 30 1035 1...
  • Seite 43 08 7876 1 Nadellager HK1512 V-Twin 30 1008 1 Befestigungsschraube Schwungscheibe HS6 Abbildung 15 09 9082 6 Adapter Schwungscheibe HS6 Twin Cam Montage Schwungscheibe an Motor 0933 A2 8/20 Skt-Schraube A2 M08X20 0127 B A2 8 Federring Form B A2 M8 Der Adapter Pos.25 wird an den Halter Pos.
  • Seite 45 Der Adapter Pos.9 wird an den Halter Pos. 14 und 15 wie 09 9182 6 Alu-Motoradapter HS6 Twin-Cam gezeichnet befestigt. 09 9082 6 Adapter Schwungscheibe HS6 Twin Cam Es ist Darauf zu achten das Pos.12 Nadellager nicht vergessen wird!!! 0912 A2 10/80 Innensechskantschraube A2 M10X80 08 7876 1 Nadellager HK1512 V-Twin 30 1027 1.1...
  • Seite 47 Montagehinweis HS6 03 Seite: 16 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 0934 ZN 10 Skt-Mutter ZN M10 Text: 0934 ZN 10/15 Skt-Mutter SW15 ZN M10 0125 ZN 10 U-Scheibe ZN M10 Abbildung 16 30 1011 1 Gewinde-Bolzen M10X185 Motoreinbau 13 0180 2 Anlasser HS 1 bis HS 6...
  • Seite 49 Montagehinweis HS6 03 Seite: 17 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 30 0101 2 Auspuffkrümmer HS6 links Text: 30 0100 2 Auspuffkrümmer HS6 rechts 10 0123 1 Gewindestift 10.9 5/16-unc 1/3/4 HS6 Abbildung 17 0127 B A2 8 Federring Form B A2 M8 Montage Auspuffkümmer-Kat.
  • Seite 51 Montagehinweis HS6 03 Seite: 18 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 1587 A2 8 Hutmutter A2 M08 Text: 0127 B A2 8 Federring Form B A2 M8 0125 A2 8 U-Scheibe A2 M8 Abbildung 18 0912 A2 10/60 Innensechskantschraube A2 M10X60 Montage Auspuff Endschalldämpfer 9021 A2 10...
  • Seite 53 Artikel bezeichnung Montagehinweis HS6 Beschreibung: 20 1001 0 Heckbügel HS6 VA Text: 19 0301 2 Aufkleber rewaco Logo 0934 A2 10 Skt-Mutter A2 M10 Abbildung 19 0127 B A2 10 Federring Form B A2 M10 Montage Kotflügel und Heckbügel 7349 ZN 10/25/4...
  • Seite 55 Montagehinweis HS6 03 Seite: 20 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 42 1033 2 Vergaser Mikuni incl. SNV;2,3 / HS6 Text: 13 0198 2 Kraftstoffschlauch 8mm/500mm lang 16 0120 2 Schlauchschelle Cobra 12 mm Abbildung 20 34 2210 1 Gaszugseele in VA 3300 mm lang für HS1-HS6 Anschluss Elek.Benzinpumpe 1587 A2 12...
  • Seite 57 23 4039.1 Klemmstück Ansaugstutzen HS 6 Twin Cam 23 4040.1 Klemmstück Ansaugstutzen HS 6 Twin Cam 16 0121 3 Dichtung für Ansaugbrücke CV HS6 13 0164 3 Ansaugbrücke CV HS6 ?BA 16 0013 7.1 Luftfilter Befestigungs-Kit HS6 Twin Cam mit Dichtungssatz...
  • Seite 59 Montagehinweis HS6 03 Seite: 20,2 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 30 1050 1 Gehäuse für E-Lüfter Text: 0934 A2 6 Skt-Mutter A2 M06 9021 A2 6 K-Scheibe A2 M6 Abbildung 20.2 0603 A2 6/30 Schlossschraube A2 M06X30 Lüfter Montage 30 1049 1 Elektro.
  • Seite 61 Halter für Karosserie HS6 0933 A2 8/25 Skt-Schraube A2 M08X25 02 0011 6 Druckknopf 0933 A2 8/20 Skt-Schraube A2 M08X20 0965 A2 4/25 Kreuzschlitzschraube A2 Senk M4x25 19 0300 2 Aufkleber rewaco schriftzug chrom bis 12/2004 20 9980 2 Steuergerät Altmann/rewaco HS6...
  • Seite 67 Montagehinweis HS6 03 Seite: 23 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 18 0125 1 Kabelbaum Rahmen mit Sicherungskasten HS1-HS6 Text: 0933 A2 8/20 Skt-Schraube A2 M08X20 0127 B A2 8 Federring Form B A2 M8 Abbildung 23 0125 A2 8 U-Scheibe A2 M8 Montage Hauptkabelbaum 09 0090 2...
  • Seite 69 Montagehinweis HS6 03 Seite: 24 Pos. Stk Artikel-Nr Artikel bezeichnung Montagehinweis HS6 Beschreibung: 10 0141 3 Choke-Zug-Aussenhülle Text: 10 0141 4 Choke-Zug-Seele 13 0221 4 Choke-Hebel Abbildung 24 0985 ZN 5 Skt-Mutter selbstsichernd ZN M05 Montage Rahmen-Abdeckblech 9021 A2 5 K-Scheibe A2 M5 19 0121 7 Scharnier für Rahmen-Abdeckblech...
  • Seite 71 Montagehinweis HS6 00 Seite: 25 Pos. Stk Artikel-Nr Artikel bezeichnung Beschreibung: 18 0010 2 Zündschloss Text: 18 0020 2 Warnblinkschalter 18 0056 3 Voltmeter Iveka Abbildung 25 18 0040 2 Tankuhr MMB Montage Zündschloss: 22 1062 1 Öltemperaturanzeige 19 0411 1 Nieten für Tankleder Zündschloss Pos.1 wird von unten in die Tankatrappe 49 5410 1...
  • Seite 81 Montagehinweis HS6 00 Seite: 34 Pos. Stk Artikel-Nr Artikel bezeichnung Beschreibung: 18 0016 1 Seitenaufprallschutz in VA links Text: 18 0025 1 Seitenaufprallschutz in VA rechts 18 0028 1 Seitenaufprallschutz links schwarz Abbildung 34 18 0027 1 Seitenaufprallschutz rechts schwarz* Montage Seitenaufrallschutz 33 0026 1 Halter für Seitenaufprallschutz HS4-HS6 ab 1/2001 am Rahmen-Qu...
  • Seite 83 Montagehinweis HS6 00 Seite: 35 Pos. Stk Artikel-Nr Artikel bezeichnung Beschreibung: 20 2022 1 Reling (Bügel) HS6 VA Text: 10 1123 2 Gummischeibe klein (Reling HS6) 0125 A2 10 U-Scheibe A2 M10 Abbildung 35 0912 A2 10/25 Innensechskantschraube A2 M10X25 Montage Reling 10 0121 3 Gummischeibe gross (Reling HS6)
  • Seite 85 Montagehinweis HS6 00 Seite: 36 Pos. Stk Artikel-Nr Artikel bezeichnung Beschreibung: 30 1820 1 Gepäckbrücke für Koffer HS4 VA für Koffer ab 11/2001 Text: 20 1833 2 Sissy Bar HS4/HS6 Bügel in VA 20 1832 0 Nackenpolster für Sissy Bar HS4-HS6 Abbildung 36 20 0822 1 Reling HS4/HS6 rechts VA ab1/2001...
  • Seite 87 Montagehinweis HS6 00 Seite: 37 Pos. Stk Artikel-Nr Artikel bezeichnung Beschreibung: 20 1834 0 Nackenpolster Kofferaufbau HS4 Text: N4,2X32VA Zebra-Pias-Flachkopf 4,2X32VA Bohrschraube 18 0233 5 Gepäckträger für HS3/HS4/HS5 Koffer Abbildung 37 33 4040 2 Kofferfeder mit Zugseil Koffer Montage N6300464 Blindniete Al/St Flach 4x12 10 0200 1 Kofferschloss HS3/HS4 Kpl.mit Schlüssel...
