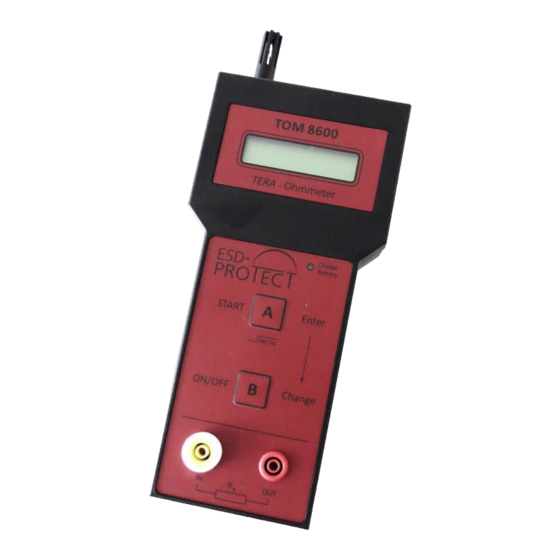

EP0201002 – Tera-Ohmmeter TOM 8600
Tera-Ohmmeter TOM 8600 mit integrierter Temperatur- und
Luftfeuchtemessung
Abmessungen (L x B x H):
Gewicht:
Anzeige:
Messbereiche:
PC-Schnittstelle:
PC-Software:
Akku:
Netzteil:
ESD-PROTECT GmbH
Industriestraße 27 | 56276 Großmaischeid
Das TERA Ohmmeter TOM 8600 eignet sich durch seine kompakte
Bauweise und durch den Akkubetrieb hervorragend für den mobilen
Einsatz in industriellen Bereichen. Es kann aber auch stationär mit einem
Steckerladegerät betrieben werden.
Das TOM 8600 wird über nur 2 Taster bedient, ist menügesteuert und
damit sehr bedienerfreundlich. Alle eingestellten Messparameter
werden zur besseren Orientierung im LCD-Display angezeigt. Die
beiliegende PC-Software ermöglicht es das TOM 8600 auch
rechnergesteuert zu bedienen. Zusätzlich können Messergebnisse
verwaltet und weiterverarbeitet werden.
Das TOM 8600 arbeitet nach dem Stromspannungsmessverfahren. Zur
Durchführung der Messungen nach festgelegten Normen, wie z.B. DIN
EN 61340 oder EOS-ESD 4.1/6.1, kann die in der Norm vorgeschriebene
Messzeit über den internen Timer eingestellt werden.
Bei Timer = ON werden die gemessenen Werte nach Ende der Messzeit
inkl. der Umgebungsparameter im internen EEPROM gespeichert.
Dadurch bleiben diese nach Ausschalten des Gerätes erhalten und
können zu einem späteren Zeitpunkt über die PC– Schnittstelle
ausgelesen werden.
Da die Widerstandswerte sehr stark von der Luftfeuchte und der
Raumtemperatur abhängen, werden diese Einflüsse zusammen mit
dem Widerstandswert gemessen und gespeichert. Dadurch ist eine
reproduzierbare Messung gegeben.
1.1 Technische Daten
224mm x 81mm x 40mm
350g
alphanumerische Anzeige, 2 Zeile mit je 16
Zeichen, Anzeigefeld 60 mm x 25 mm
Widerstand:
20 k - 2.0 T Genauigkeit ± 1xEXX
Temperatur:
0°C....60°C, Genauigkeit ± 3°C
Rel. Feuchte: 10%...90%r.F.
Serielle Schnittstelle, int. COM – USB Adapter
Serielle Schnittstelle, int. COM – USB Adapter, KL_ReadOut
4 x Mignon (AA) NiMh 2100 mAh
Betriebszeit bei vollständig aufgeladenem Akku: > 12 Stunden Dauerbetrieb
9C-DC / 300 mA
www.esd-protect.de
Tel. 02689 92870-0
BEDIENUNGSANLEITUNG
info@esd-protect.de
Fax 02689 92870-24
Seite 1
Inhaltsverzeichnis
Verwandte Anleitungen für ESD-PROTECT EP0201002
Inhaltszusammenfassung für ESD-PROTECT EP0201002
- Seite 1 EP0201002 – Tera-Ohmmeter TOM 8600 BEDIENUNGSANLEITUNG Tera-Ohmmeter TOM 8600 mit integrierter Temperatur- und Luftfeuchtemessung Das TERA Ohmmeter TOM 8600 eignet sich durch seine kompakte Bauweise und durch den Akkubetrieb hervorragend für den mobilen Einsatz in industriellen Bereichen. Es kann aber auch stationär mit einem Steckerladegerät betrieben werden.
- Seite 2 EP0201002 – Tera-Ohmmeter TOM 8600 BEDIENUNGSANLEITUNG 1.2 Legende (1) Temperatur- und Feuchtesensor (2) LCD Display (3) Taste A (Start/Enter/Set-Up (4) Taste B (On-Off/Change) (5) Messeingang (6) USB Buchse (7) Trimmer für Displaykontrast (8) Ladekontrollleuchte (9) Stromversorgungsbuchse 10 Messspannungsausgang ESD-PROTECT GmbH www.esd-protect.de...
-
Seite 3: Aufladen Der Nimh-Akkus
EP0201002 – Tera-Ohmmeter TOM 8600 BEDIENUNGSANLEITUNG 2.1. Inbetriebnahme Das TERA Ohmmeter TOM 8600 wird werkseitig mit 4 x Mignon (AA) NiMh-Akkus geliefert und ist sofort betriebsbereit. Zum Aufladen des Akkus und für den Netzbetrieb darf nur das beiliegende Steckernetzteil verwendet werden. -
Seite 4: Messbereichswahl Und Messspannung
EP0201002 – Tera-Ohmmeter TOM 8600 BEDIENUNGSANLEITUNG 2.3. Messbereichswahl und Messspannung Das TOM 8600 hat eine Messbereichsautomatik für den gesamten Widerstandsmessbereich. Das Gerät wählt entsprechend des anliegenden Widerstandes automatisch die Messspannung aus: Messbereich Messspannung ≤200kΩ: 10V DC >200kΩ: 100V DC Im Set-Up kann diese Automatik abgeschaltet werden, und eine Messspannung fest eingestellt werden. - Seite 5 EP0201002 – Tera-Ohmmeter TOM 8600 BEDIENUNGSANLEITUNG Durch Drücken der Taste «B» wird zwischen dem Mittelwert über die Messzeit (AVERAGE) oder dem nach Ende der Messzeit zuletzt gemessenen Wert (LAPSE) umgeschaltet. Der angezeigte Modus wird kann durch das Drücken von Taste «A» übernommen werden.
-
Seite 6: Sonstige Displayanzeigen
EP0201002 – Tera-Ohmmeter TOM 8600 BEDIENUNGSANLEITUNG Durch Drücken der Taste «A» kann die nächste Messung gestartet werden. Die Zeit T läuft dann in 1 Sekunden-Schritten gegen 0, anschließend erscheint der gemessene Widerstandswert mit dem Zusatz Avg für AVERAGE oder Lap für LAPSE. In der zweiten Zeile werden die gemessenen Werte der Luftfeuchtigkeit und Temperatur angezeigt, z.B.:... -
Seite 7: Systemanforderungen
EP0201002 – Tera-Ohmmeter TOM 8600 BEDIENUNGSANLEITUNG Unterschreitet die Versorgungsspannung der Batterien 4,6 Volt, meldet das Gerät im Wechsel mit der aktuellen zweiten Zeile: Der Akku muss wieder aufgeladen werden, jedoch kann die aktuelle bzw. anstehende Messung noch abgeschlossen werden. Beträgt die Versorgungsspannung weniger als 4,3 Volt, erscheint folgende Anzeige und das Gerät schaltet automatisch... - Seite 8 EP0201002 – Tera-Ohmmeter TOM 8600 BEDIENUNGSANLEITUNG obald Windows den passenden Treiber gefunden hat, wird dieser eingebunden. Bei einigen Windows Versionen wird zudem ein Neustart des Betriebssystems gefordert, um die Einbindung (Änderung) wirksam zu machen. Bei diesem PC wurde COM4 als USB Serial Port initialisiert. Dieser Port ...
-
Seite 9: Sicherheitshinweise
EP0201002 – Tera-Ohmmeter TOM 8600 BEDIENUNGSANLEITUNG 9. Sicherheitshinweise Das TOM 600 ist nicht für Messungen in explosionsgefährdeten Bereichen (Ex-Bereiche) zugelassen. Der Einsatz in Energieanlagenbereich ist nicht zulässig. Hinweis: Stellen Sie vor jeder Widerstandsmessung sicher, dass das Messobjekt spannungsfrei ist. Fremdspannungen können das Messergebnis verfälschen und das Gerät beschädigen. - Seite 10 EP0201002 – Tera-Ohmmeter TOM 8600 BEDIENUNGSANLEITUNG 11. Messmethoden nach IEC 61340-4-1 11.1. Oberflächenwiderstand (Punkt zu Punkt) Auf dem zu messenden Belag werden in definiertem Abstand zwei Messelektroden aufgesetzt. Der gemessene Widerstand ist von der Leitfähigkeit des Materials, seiner Oberflächenbeschaffenheit und dem Abstand der Messelektroden abhängig.
