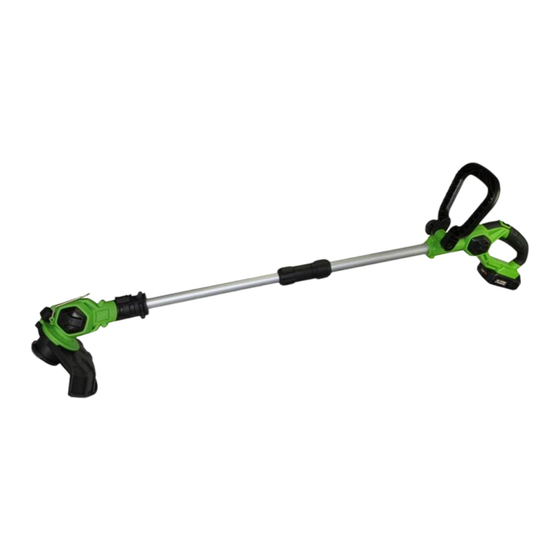

18 V LITHIUM-IONEN AKKU-Rasentrimmer
(teleskopierbar) inkl. 2 Ersatzspulen BJ 2017
Sehr geehrter Kunde,
haben Sie Fragen zu unseren Produkten? Dann rufen Sie uns einfach an. Unser kompetentes
Mitarbeiterteam steht Ihnen mit Rat und Tat zur Verfügung.
Bitte wenden Sie sich bei technischen Fragen an:
Bei Ersatzteilbestellungen:
Fax:
Email:
LIVECHAT:
Allgemeine Informationen zu dieser Bedienungsanleitung
Diese Bedienungsanleitung ist Bestandteil des Rasentrimmer und muss ständig am oder in der
Nähe des Gerätes verfügbar sein. Die Bedienungsanleitung vermittelt Ihnen wichtige Hinweise
und Informationen, die zur sicheren Benutzung des Gerätes erforderlich sind!
Die Bedienungsanleitung muss von jeder Person,die mit der Bedienung / Nutzung/ Wartung des
Gerätes beauftragt ist, vollständig gelesen werden. Die Bedienungsanleitung aufbewahren und an
Nachbesitzer weitergeben!
Alle Warnhinweise dienen stets auch Ihrer persönlichen Sicherheit!
Red Tools Germany GmbH & Co. KG / Fellhornstrasse 6 / D-87719 Mindelheim
Geschäftszeiten: Montag bis Freitag 9 - 16 Uhr außer Feiertagen
BEDIENUNGSANLEITUNG
QVC-Artikel-Nr. 503897
QV90162 / Modell: PLYL-12B
- 1 -
08261/73 13 9 0
08261/73 13 9 24
08261/73 13 9 28
kundendienst@redtools.de
www.redtools.de
Nicht
b
Witterung
Lesen
Wartungsa
sorgfältig
Knöpfen u
Warnung!
Tragen Sie
Tragen Sie
Gefahr vo
Bitte halte
elektrische
Drittperso
Stellen Sie
Kinder ode
Zum Schu
Handschu
Tragen
S
festes Sch
Korrekte
Dieses Pro
entsorgt w
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Baricus QV90162
Inhaltszusammenfassung für Baricus QV90162
- Seite 1 Nicht 18 V LITHIUM-IONEN AKKU-Rasentrimmer Witterung (teleskopierbar) inkl. 2 Ersatzspulen BJ 2017 Lesen Wartungsa QVC-Artikel-Nr. 503897 sorgfältig Knöpfen u Warnung! QV90162 / Modell: PLYL-12B Tragen Sie Tragen Sie Gefahr vo Bitte halte elektrische Drittperso Stellen Sie Kinder ode Zum Schu...
-
Seite 2: Allgemeine Vorsichtsmaßnahmen
Vielen Dank, dass Sie sich für den Kauf eines Gartengerätes aus dem Hause Redtools entschieden haben. Sie werden viel Freude mit diesem Gerät haben. Dieser Rasentrimmer sieht nicht nur modern aus - Dank neuester Technik bietet er weniger Umweltbelastung und hat einen sehr geräuscharmen Motor. -
Seite 3: Sicherheit Von Personen
SICHERHEIT VON PERSONEN: Arbeiten Sie stets mit größter Aufmerksamkeit und gehen Sie mit Vernunft an die Arbeit mit Ihrem Gartengerät. Bitte benutzen Sie Ihr Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Nur ein einziger Moment der Unaufmerksamkeit beim Gebrauch des Gerätes könnte zu ernsthaften Verletzungen führen. -
Seite 4: Nutzungsvorschriften
9. Das Verlängerungskabel muss ordnungsgemäß beschaltet sein und darf keine Beschädigungen aufweisen. 10. Arbeiten Sie nie mit einem Ladegerät, dass ein beschädigtes Kabel oder einen defekten Stecker hat. Ein defektes Kabel muss umgehend von einem Fachmann repariert werden. 11. Benutzen Sie nie ein Ladegerät, dass einen Schlag bekommen hat, heruntergefallen ist oder auf andere Weise beschädigt wurde. -
Seite 5: Allgemeine Gefahrenhinweise
Allgemeine Gefahrenhinweise Die folgenden Symbole müssen bekannt sein, bevor die Betriebsanleitung gelesen wird. Lesen Sie die Bedienungsanleitu0ng vor der Benutzung sorgfältig durch. Machen Sie sich mit den Knöpfen und Hebeln am Rasentrimmer vertraut. Nicht bei Regen oder feuchten Untergründen benutzen! Bitte lesen Sie die Bedienungsanleitung und Wartungsanleitung vor der Benutzung durch. -
Seite 6: Montage
MONTAGE: Öffnen Sie vorsichtig die Kartonage und überprüfen Sie bitte zunächst, alle Teile auf ihre Vollständigkeit. „An-/Aus“ Schalter 2. Handgriff mit Befestigungsschraube Ausziehbare Teleskopstange Akku Einschub Akku im Bild eingesetzt Rasentrimmer Kopf Sicherheitssperrknopf zum Starten Verriegelung Längeneinstellung Fadenspule mit Nylonfaden Sicherheitssperrknopf zur Winkelverstellung Schutzbügel zum Ausklappen Red Tools Germany GmbH &... - Seite 7 Einstellungen zum Körpergerechten arbeiten: An der Motoreneinheit befindet sich an der Außenseite ein Sicherheitssperrknopf. Wenn Sie diesen in Pfeilrichtung bewegen, können Sie den Winkel des Gartengeräts an Ihren Arbeitsbereich anpassen (siehe nachfolgendes Bild). Somit können Sie ermüdungsfrei, bequem und sicher arbeiten. Führungsrad / Stützrad sowie Schutzabdeckung: Die Endmontage dieser beiden Teile mit dem Hauptgerät wurde bereits vorgenommen.
-
Seite 8: Einstellung Der Teleskopstange
EINSTELLUNG DER TELESKOPSTANGE Einstellring / Verriegelungsring Zum Einstellen der gewünschten Länge passen zu Ihrer Körpergröße der Teleskopstange drehen Sie bitte die Verriegelung im Uhrzeigersinn auf. Ziehen Sie die Stange heraus und fixieren Sie sie, indem Sie die Verriegelung entgegen dem Uhrzeigersinn wieder festdrehen. Montage der Nylonspulen (Akku unbedingt entnehmen!): Spulenfassung Abdeckklappe... -
Seite 9: Längenregulierung Der Nylonfaden
3. Ziehen Sie an der Doppelspule je ein Stück von dem Nylonfaden heraus (siehe auch Seite 9/10) und fädeln Sie die beiden einzelnen Fäden in die jeweils vorhergesehenen Aussparungen (vorne und hinten) ein und setzen Sie im Anschluss die Spule vollständig ein. Siehe Abbildung 3. - Seite 10 Da sich während des Arbeitsvorganges die Nylonfäden immer wieder abnutzen, müssen die Längen immer wieder überprüft werden. Zur Längenregulierung drücken Sie den Knopf auf der Spule und ziehen gleichzeitig einen Nylonfaden etwas heraus. Wiederholen Sie den Vorgang so lange, bis Sie die gegenüberliegende Seite fast erreicht haben.
- Seite 11 Die Ladestation und der Akku können während des Ladevorgangs handwarm werden, dies ist völlig normal und stellt kein Problem dar. Benutzen Sie das Gerät wenn möglich bei normaler Raumtemperatur. Um eine Überhitzung des Akkus zu vermeiden, welcher nur zum Teil entleert ist. Bitte decken Sie die Ladestation nicht ab, unterbrechen den Ladevorgang nicht und bitte beachten Sie, dass unter direkter Sonneneinstrahlung oder in der Nähe von Hitzequellen keinen Ladevorgang durchführen.
-
Seite 12: Bedienung Des Rasentrimmers
BEDIENUNG DES RASENTRIMMERS SICHERHEITSHINWEISE: Bitte prüfen Sie vor jeder Inbetriebnahme, ob sich auf der zu bearbeitenden Rasenfläche noch Gegenstände befinden. Entfernen Sie diese gegebenenfalls, da herumliegende Gegenstände wie z.B. Holz, Steine oder Drähte das Gerät beschädigen und Verletzungen verursachen könnten. Halten Sie den Rasentrimmer bei der Benutzung immer mit beiden Händen und stehen Sie in einer aufrechten sicheren Position. - Seite 13 Arbeitshinweis Bitte klappen Sie den Schutzbügel vor Arbeitsbeginn aus! Rasenhöhe: Vermeiden Sie zu hohes Gras zu schneiden. Sie können dies „stufenweise“ bearbeiten und in mehreren Schritten kürzen. Bild 3 Starten und Stoppen des Gartengeräts: Vor dem Einschalten bzw. der Nutzung des Rasentrimmer ist sicherzustellen, dass alle Bauteile fest miteinander verbunden sind (Schutzabdeckung, Spulenabdeckung etc.), sich keine Werkzeuge am Gerät befinden, der Teleskopgriff fixiert ist und der Akku geladen ist.
-
Seite 14: Wartung Und Reparatur
Säubern Sie das Gerät sorgfältig, nachdem Sie es benutzt haben. Die Belüftungsschlitze müssen immer frei sein. Bewahren Sie das Gerät an einem trockenen und kältegeschützten Ort auf. TECHNISCHE DATEN L-12B Gerät (Modell): Rasentrimmer / QV90162 /PLYL-12B Spannung: 18 V / 1.5 Ah Batterietyp: Lithium-Ionen Akku Leerlaufdrehzahl:... -
Seite 15: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz: Leisten Sie Ihren Beitrag zum Umweltschutz! Die Verpackungsbestandteile bestehen aus recyclingfähigem Material. Bitte entsorgen Sie diese umweltgerecht über die Ihnen bekannten Sammelsysteme oder Recyclinghöfe. Entsorgen Sie das Gerät am Ende ihrer Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entfernen Sie vor der Entsorgung den Akku ! Entsorgen Sie den Akku gemäß... - Seite 16 _________________________________________________________________________________________________ Produktidentifikation: Baricus Akku-Rasentrimmer QV90162 / PLYL-12B Ladegerät: JLH122270380G ___________________________________________________________________________________ Produkte dieser Erklärung stehen im Einklang mit: Akku-Rasentrimmer QV90162 / PLYL-12B Produktsicherheit: TÜV Rheinland Zertifikatsnummer: S 550357741 EN 60335-1:2012+A11 EN 50636-2-91:2014 EN 62233:2008 AfPS GS 2014:01 Maschinenrichtlinie 2006/42/EC EMC (Elektromagnetische Verträglichkeit Direktive 2014/30/EU)
