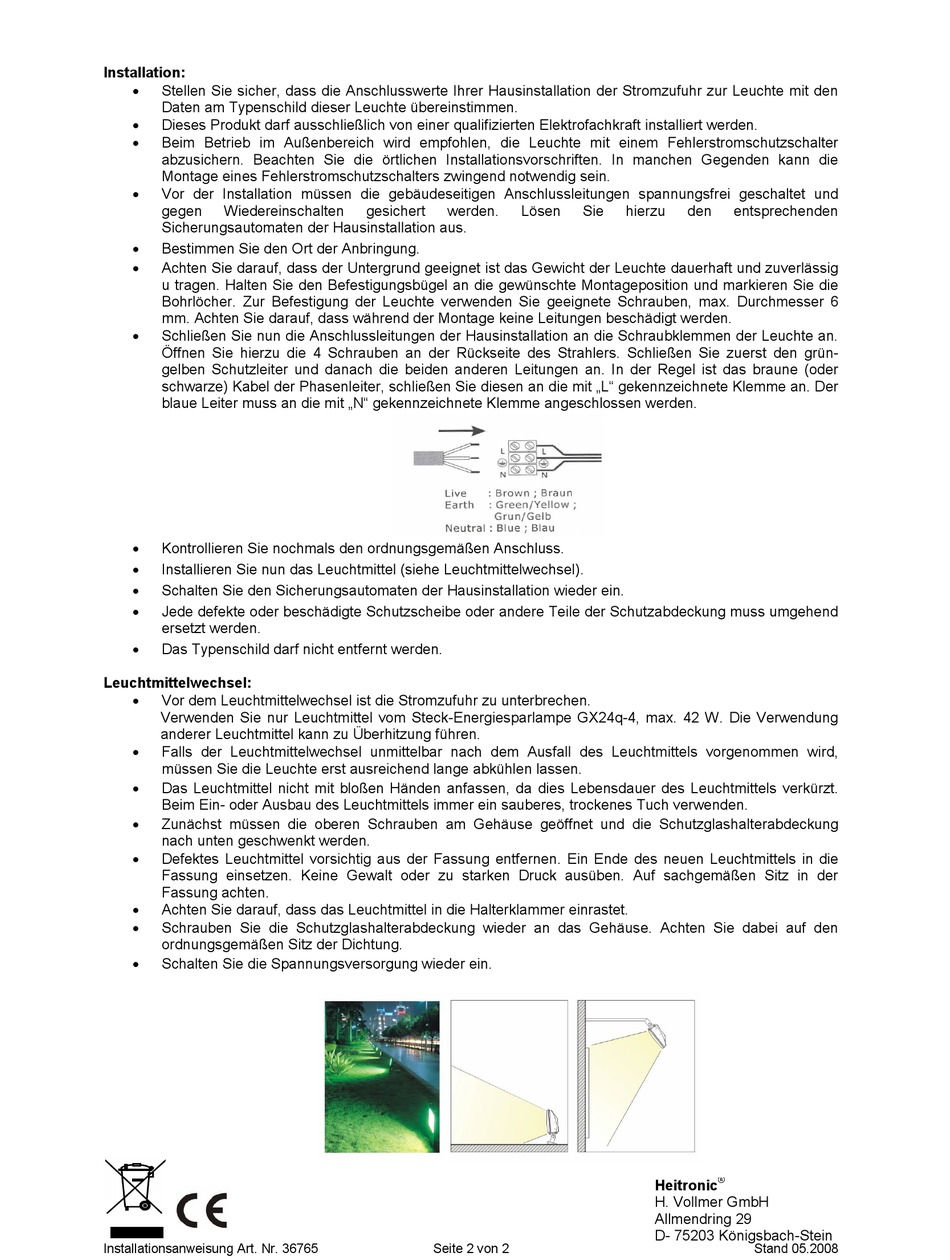

Heitronic 36765 Installations- Und Bedienungsanweisung Seite 2

Installation:

Stellen Sie sicher, dass die Anschlusswerte Ihrer Hausinstallation der Stromzufuhr zur Leuchte mit den
Daten am Typenschild dieser Leuchte übereinstimmen.

Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.

Beim Betrieb im Außenbereich wird empfohlen, die Leuchte mit einem Fehlerstromschutzschalter
abzusichern. Beachten Sie die örtlichen Installationsvorschriften. In manchen Gegenden kann die
Montage eines Fehlerstromschutzschalters zwingend notwendig sein.

Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und
gegen Wiedereinschalten
Sicherungsautomaten der Hausinstallation aus.

Bestimmen Sie den Ort der Anbringung.

Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig
u tragen. Halten Sie den Befestigungsbügel an die gewünschte Montageposition und markieren Sie die
Bohrlöcher. Zur Befestigung der Leuchte verwenden Sie geeignete Schrauben, max. Durchmesser 6
mm. Achten Sie darauf, dass während der Montage keine Leitungen beschädigt werden.

Schließen Sie nun die Anschlussleitungen der Hausinstallation an die Schraubklemmen der Leuchte an.
Öffnen Sie hierzu die 4 Schrauben an der Rückseite des Strahlers. Schließen Sie zuerst den grün-
gelben Schutzleiter und danach die beiden anderen Leitungen an. In der Regel ist das braune (oder
schwarze) Kabel der Phasenleiter, schließen Sie diesen an die mit „L" gekennzeichnete Klemme an. Der
blaue Leiter muss an die mit „N" gekennzeichnete Klemme angeschlossen werden.

Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.

Installieren Sie nun das Leuchtmittel (siehe Leuchtmittelwechsel).

Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.

Jede defekte oder beschädigte Schutzscheibe oder andere Teile der Schutzabdeckung muss umgehend
ersetzt werden.

Das Typenschild darf nicht entfernt werden.
Leuchtmittelwechsel:

Vor dem Leuchtmittelwechsel ist die Stromzufuhr zu unterbrechen.
Verwenden Sie nur Leuchtmittel vom Steck-Energiesparlampe GX24q-4, max. 42 W. Die Verwendung
anderer Leuchtmittel kann zu Überhitzung führen.

Falls der Leuchtmittelwechsel unmittelbar nach dem Ausfall des Leuchtmittels vorgenommen wird,
müssen Sie die Leuchte erst ausreichend lange abkühlen lassen.

Das Leuchtmittel nicht mit bloßen Händen anfassen, da dies Lebensdauer des Leuchtmittels verkürzt.
Beim Ein- oder Ausbau des Leuchtmittels immer ein sauberes, trockenes Tuch verwenden.

Zunächst müssen die oberen Schrauben am Gehäuse geöffnet und die Schutzglashalterabdeckung
nach unten geschwenkt werden.

Defektes Leuchtmittel vorsichtig aus der Fassung entfernen. Ein Ende des neuen Leuchtmittels in die
Fassung einsetzen. Keine Gewalt oder zu starken Druck ausüben. Auf sachgemäßen Sitz in der
Fassung achten.

Achten Sie darauf, dass das Leuchtmittel in die Halterklammer einrastet.

Schrauben Sie die Schutzglashalterabdeckung wieder an das Gehäuse. Achten Sie dabei auf den
ordnungsgemäßen Sitz der Dichtung.

Schalten Sie die Spannungsversorgung wieder ein.
Installationsanweisung Art. Nr. 36765
gesichert werden. Lösen
Seite 2 von 2
Sie hierzu den entsprechenden
®
Heitronic
H. Vollmer GmbH
Allmendring 29
D- 75203 Königsbach-Stein
Stand 05.2008
