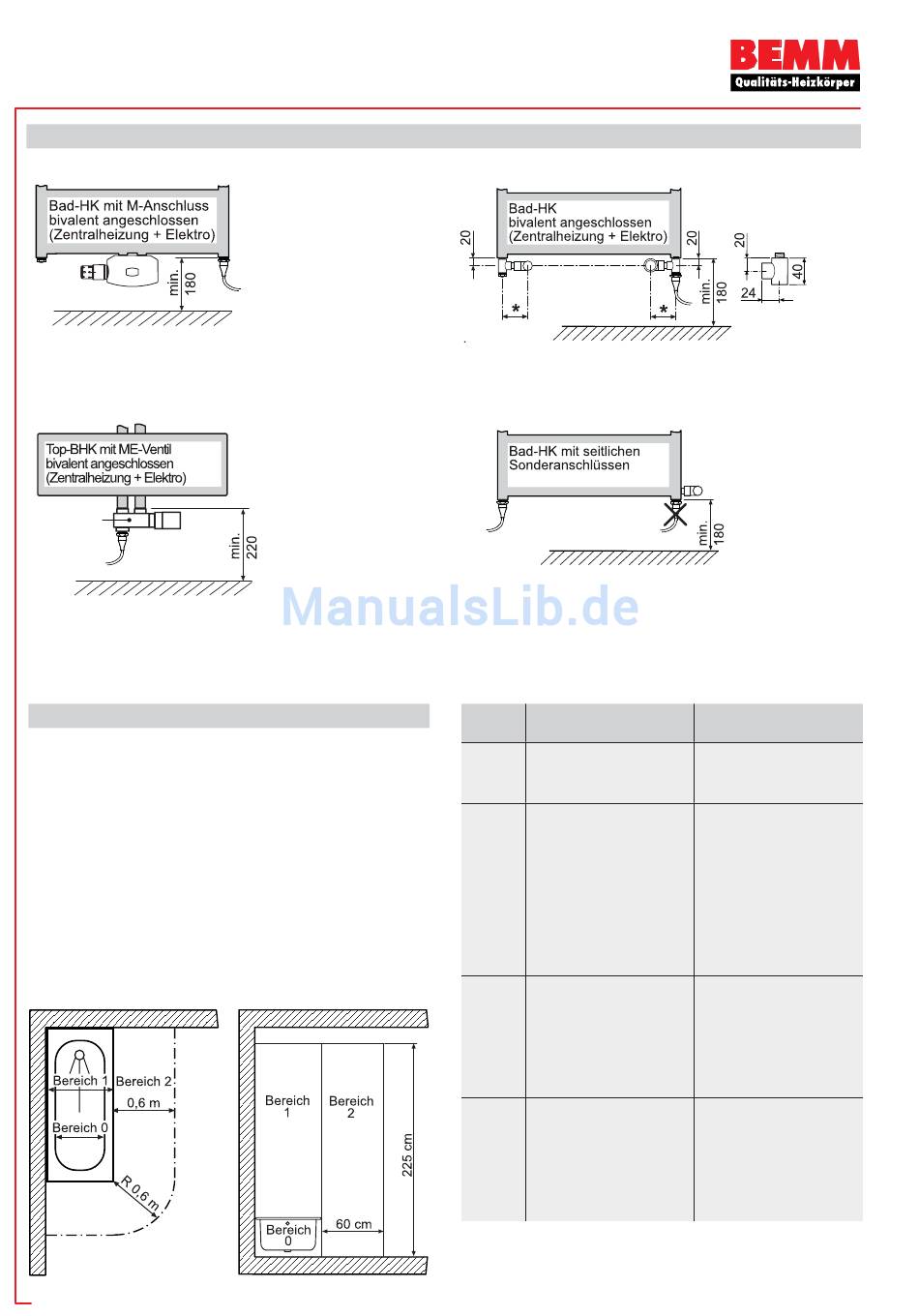

Montagehinweise
Montagebeispiele Elektroheizstab rechts (wahlweise links)
ME-Ventil
Achtung,
Montagehinweis für Cobo 1, Cobo 2 und Rondo S: Bei seitlichem Sonderanschluss (SA-BHK) muß der Elektroheizstab in das Vertikalrohr
ohne seitlichen Anschluss montiert werden.
Wichtige Hinweise vor Montage
Elektroheizstäbe dürfen nur in Anlagen mit max. 90°C Heizungswasser
betrieben werden. Die Ausdehnung des Wasserinhaltes des Heizkörpers
bis zum Ausdehnungsgefäß muß immer gewährleistet sein, auch bei
geschlossenem Vorlaufventil. Rücklaufabsperrorgane dürfen nur vom
Fachmann mit Werkzeug absperrbar sein. Vor Absperrung des zweiten
Absperrorgans muß die Stromzufuhr des Elektroheizstabes unterbrochen
werden. Es gelten grundsätzlich die Bestimmungen der VDE 0100-701
und die besonderen nationalen Bedingungen.
Die Schutzbereiche nach VDE 0100-701:2008-10
Korrosionsschutzhinweise
Bei der Montage eines Heizkörpers in den Bereichen 1 oder 2 installiert
werden, ist die DIN 55900 (Beschichtungen für Raumheizkörper) zu be-
achten. Auf Heizkörper, die innerhalb der v.g. Bereiche installiert werden
und dadurch korrodieren, bestehen keine Gewährleistungsansprüche.
124
* 72 mm für Eckventile/-verschraubungen nach Euronorm HD 1215-2
* 86 mm für Eckventile/-verschraubungen Oventrop Baureihe E
Schutz-
Beschreibung
bereich
0
Kein Anschluss von elekt-
rischen Verbrauchsmitteln
IPX7
zulässig.
1
Anschlussdosen (Festan-
schluss) für die Versorgung
IPX4
elektrischer Verbrauchsmit-
tel sowie elektrische Ver-
brauchsmittel, wenn diese
ortsfest angebracht und fest
angeschlossen sind. Das
Verbrauchsmittel muss für
die Verwendung in Bereich
1 geeignet sein.
2
Installationsgeräte, ausge-
nommen Steckdosen.
IPX4
außer-
Alle Verbrauchsmittel für
halb der
den bestimmungsgemäßen
genann-
Gebrauch sowie Steckdo-
ten Be-
sen (durch FI-Schutzein-
reiche
richtung abgesichert).
IPX0
