KROFTMAN E512 Montageanleitung

Lagerhallen 5,66 x 12,16 m
Vorschau ausblenden Andere Handbücher für E512:

Werbung

Quicklinks

Diese Anleitung herunterladen

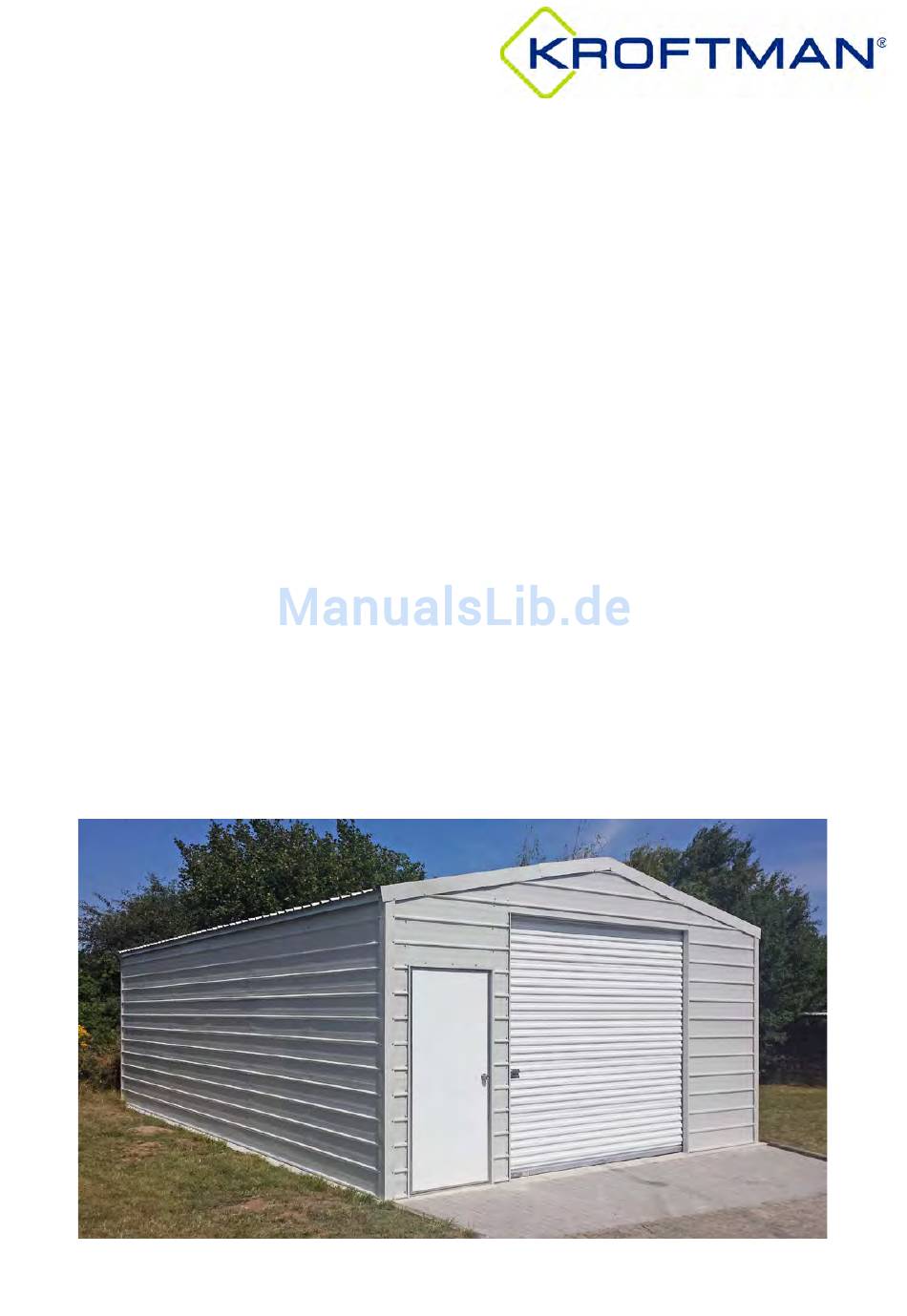

Lagerhallen
Kroftman E512
(5,66 x 12,16 m)
Montage Anleitung
V2.00KR 180223

Werbung

loading

Verwandte Anleitungen für KROFTMAN E512

Inhaltszusammenfassung für KROFTMAN E512

  • Seite 1 Lagerhallen Kroftman E512 (5,66 x 12,16 m) Montage Anleitung V2.00KR 180223...

  • Seite 2: Teileliste

    Teile Liste 1/3 Menge Länge Teil-Nr. Beschreibung Maß Farbe Einheit Bild E512 (mm) Fuß-Profil verzinkt Stück 50x50x3mm 1275 Fuß-Profil verzinkt Stück 50x50x3mm Fuß-Profil 50x50x3mm verzinkt Stück Fuß-Profil verzinkt Stück 50x50x3mm Fuß-Profil verzinkt Stück 50x50x3mm Fuß-Profil 50x50x3mm 2877 verzinkt Stück Fuß-Profil...
  • Seite 3 Teile Liste 2/3 Menge Länge Teil-Nr. Beschreibung Maß Farbe Einheit Bild E512 (mm) Lasche 1 700x146x6,0 verzinkt Stück Lasche 2 verzinkt Stück 438x355x6,0 Lasche 3 100x97x4,0 verzinkt Stück Lasche 4 40x80x3,0 verzinkt Stück Lasche 5 verzinkt Stück 40x40x3,0 Lasche 6...
  • Seite 4 Teile Liste 3/3 Menge Länge Teil-Nr. Beschreibung Maß Farbe Einheit Bild E512 (mm) Bolzen-Satz 1 M12x80 DIN931 8.8 Sechskantbolzen BO-1 verzinkt Stück DIN152A Unterlegscheibe M12 DIN8.8 Sechskant Mutter Bolzen-Satz 2 DIN603 Flachrundschraube/Flat head bolt M12x75 8.8 BO-2 verzinkt Stück DIN152A Unterlegscheibe Ø12mm DIN984 M12 8.8 Sechskant Mutter...
  • Seite 5 GSPublisherVersion 215.0.27.100...
  • Seite 6 Außenmasse markieren Außenmasse markieren GSPublisherVersion 215.0.27.100...
  • Seite 7 Butyl dichtband (BC) Teil-Nr. Beschreibung Maß Bild Länge (mm) Butylband Dichtungsmasse Ø9 mm nicht mit gelieferd GSPublisherVersion 215.0.27.100...
  • Seite 8 Teil-Nr. Beschreibung Maß Länge Bild (mm) 50x50x3mm 1275 Fuß-Profil 50x50x3mm Fuß-Profil 50x50x3mm Fuß-Profil 50x50x3mm Fuß-Profil 50x50x3mm Fuß-Profil 50x50x3mm 2877 Fuß-Profil 50x50x3mm 2877 Fuß-Profil 50x50x3mm 3016 Fuß-Profil 50x50x3mm 3016 Fuß-Profil 50x50x3mm 2290 Fuß-Profil 50x50x3mm 2290 Fuß-Profil 50x50x3mm 2650 Fuß-Profil 50x50x3mm 2650 Fuß-Profil GSPublisherVersion 215.0.27.100...
  • Seite 9 Ø12 Teil-Nr. Beschreibung Maß Länge Bild (mm) Bolzenanker 12x180mm MKT B12-85-100/180ev Ø30 Teil-Nr. Beschreibung Maß Bild Länge (mm) Erdnägel Earth 25x1100 1100 Ø 25 mm (optional) GSPublisherVersion 215.0.27.100...
  • Seite 10 Teil-Nr. Beschreibung Maß Bild Länge (mm) 50x50x4mm 2500 Pfosten 2830 50x50x3mm Dachsparren 700x146x6,0 Lasche 1 438x355x6,0 Lasche 2 Bolzen-Satz 2 Flachrundschraube M12x75 DIN603 8.8 BO-2 Unterlegscheibe Ø12 M12 DIN984 8.8 Mutter GSPublisherVersion 215.0.27.100...
  • Seite 11 Teil-Nr. Beschreibung Maß Länge Bild (mm) Sechskant-Bohrschraube 5,5mm SC-B 5,5x25mm (ohne Scheibe) GSPublisherVersion 215.0.27.100...
  • Seite 12 (SC-A) 25*25*2 (BO-4) (B3) (BO-3) GSPublisherVersion 215.0.27.100...
  • Seite 13 Teil-Nr. Beschreibung Maß Bild Länge (mm) 2500 50x50x4mm Pfosten 2830 50x50x3mm Dachsparren 2913 25x25x2.5mm Kehlbalken (Links) 1113 25x25x2.5mm Kehlbalken (Rechts) 25x25x2.5mm Kehlbalken (Vertikal) 700x146x6,0 Lasche 1 438x355x6,0 Lasche 2 100x97x4,0 Lasche 3 30x50x2,5 Lasche 6 Bolzen-Satz 1 M12x80 DIN931 8.8 Sechskantschraube BO-1 Unterlegscheibe Ø12 mm M12 DIN984 8.8 Mutter...
  • Seite 14 Teil-Nr. Beschreibung Maß Länge Bild (mm) Sechskant-Bohrschraube 5,5mm 5,5x25mm SC-B (ohne Scheibe) GSPublisherVersion 215.0.27.100...
  • Seite 15 Teil-Nr. Beschreibung Maß Länge Bild (mm) 50x50x4mm 2500 Pfosten 2830 50x50x3mm Dachsparren 700x146x6,0 Lasche 1 438x355x6,0 Lasche 2 Bolzen-Satz 2 Flachrundschraube M12x75 DIN603 8.8 BO-2 Unterlegscheibe Ø12 M12 DIN984 8.8 Mutter GSPublisherVersion 215.0.27.100...
  • Seite 16 Teil-Nr. Beschreibung Maß Länge Bild (mm) Sechskant-Bohrschraube 5,5mm 5,5x25mm SC-B (ohne Scheibe) GSPublisherVersion 215.0.27.100...
  • Seite 17 Teil-Nr. Beschreibung Maß Länge Bild (mm) 3015 38x38x1.5mm Dachpfette Sechskant-Bohrschraube 5,5mm 5,5x25mm SC-B (ohne Scheibe) GSPublisherVersion 215.0.27.100...
  • Seite 18 GSPublisherVersion 215.0.27.100...
  • Seite 19 Teil-Nr. Beschreibung Maß Länge Bild (mm) 2793 Garagentor-Pfosten l 50x50x3mm 50x50x3mm Garagentor-Befestigungsprofil 2750 50x50x3mm Garagentor-Sturz 2894 50x50x3mm Pfosten (Rückwand) 50x50x3mm Tür-Sturz 2754 Tür-Pfosten (links) 50x50x3mm 2538 Tür-Pfosten (right) 50x50x3mm 40x80x3,0 Lasche 4 Lasche 5 40x40x3,0 Sechskant-Bohrschraube 5,5mm 5,5x25mm SC-B (ohne Scheibe) GSPublisherVersion 215.0.27.100...
  • Seite 20 Teil-Nr. Beschreibung Maß Länge Bild (mm) Sechskant-Bohrschraube 5,5mm SC-B (D1) 5,5x25mm (ohne Scheibe) SC-C (D2) 4,2x25mm Flachkopf-Bohrschraube 4,2mm GSPublisherVersion 215.0.27.100...
  • Seite 21 Teil-Nr. Beschreibung Maß Bild Länge (mm) 3000 40x52x0,5 Torseitenblech (L-Profil) SC-C 4,2x25mm Flachkopf-Bohrschraube 4,2mm GSPublisherVersion 215.0.27.100...
  • Seite 22 Teil-Nr. Beschreibung Maß Länge Bild (mm) 26/60x22x0,5 3000 Seitenblech rundum Tor (J-Profil) 26/60x22x0,5 2100 Seitenblech rundum Tür (J-Profil) 26/60x22x0,5 1100 Seitenblech oben Tür (J-Profil) SC-C 4,2x25mm Flachkopf-Bohrschraube 4,2mm GSPublisherVersion 215.0.27.100...
  • Seite 23 S4 x 3 S4 x 3 S4 x 3 S4 x 3 upper screw below rib 1 screw above each rib Teil-Nr. Beschreibung Maß Länge Bild (mm) 900x0,5 3080 Wand-Trapezblech Sechskant-Bohrschraube (Bleche) SC-A 4,8x25mm mit Dichtungscheibe GSPublisherVersion 215.0.27.100...
  • Seite 24 S5 x 4 S5 x 4 S5 x 4 Teil-Nr. Beschreibung Maß Bild Länge (mm) 900x0,5 1950 Giebel-Trapezblech 900x0,5 2900 Giebel-Trapezblech 900x0,5 1430 Giebel-Trapezblech Sechskant-Bohrschraube (Bleche) SC-A 4,8x25mm mit Dichtungscheibe GSPublisherVersion 215.0.27.100...
  • Seite 25 FS-1B FS-1B Teil-Nr. Beschreibung Maß Bild Länge (mm) 89x56x0,5 3100 Fußblech Traufe SC-C 4,2x25mm Flachkopf-Bohrschraube 4,2mm GSPublisherVersion 215.0.27.100...
  • Seite 26 S1 S1 40 mm Teil-Nr. Beschreibung Maß Länge Bild (mm) Dach-Trapezblech 1090x0,5 2900 1090x1,5 1050 Transparente Dachplatte 1090x0,5 1900 Dach-Trapezblech Dünner Abdichtungsband, FS-1B 1025 Schaumstoff, selbst klebend Trauf SC-A Sechskant-Bohrschraube (Bleche) 4,8x25mm mit Dichtungsscheibe Butylband Dichtungsmasse GSPublisherVersion 215.0.27.100...
  • Seite 27 1/2 T1 1/2 T1 Teil-Nr. Beschreibung Maß Bild Länge (mm) 140x150x0,5 2050 Giebelblech Sechskant-Bohrschraube (Bleche) SC-A 4,8x25mm mit Dichtungscheibe GSPublisherVersion 215.0.27.100...
  • Seite 28 FS-1A FS-1A Teil-Nr. Beschreibung Maß Länge Bild (mm) 283x73x0,5 3150 Firstblech (Firstkappe) Außenabdichtung, Schaumstoff, FS-1A 1025 selbstklebend Dach Sechskant-Bohrschraube (Bleche) SC-A 4,8x25mm Mit Dichtungscheibe GSPublisherVersion 215.0.27.100...
  • Seite 29 FS-2 (2x) FS-2 (2x) FS-2 (2x) FS-2 FS-2 Teil-Nr. Beschreibung Maß Länge Bild (mm) 100x100x0,5 2800 Außeneckwinkel Außenabdichtung, Schaumstoff, FS-2 selbstklebend SC-A 4,8x25mm Sechskant-Bohrschraube (Bleche) GSPublisherVersion 215.0.27.100...

  • Seite 30: Anpassen Der Höhe Mit 400Mm

    Anpassen der Höhe mit 400mm hinzufügen 5 3x Schienen Rolltor Abkürzen Abkürzen Teilen:12 17 19 22 23 Abkürzen Unterseite...

  • Seite 31: Alle Wandbechen: S4, S5 Und S7

    Alle Wandbechen: S4, S5 und S7...
