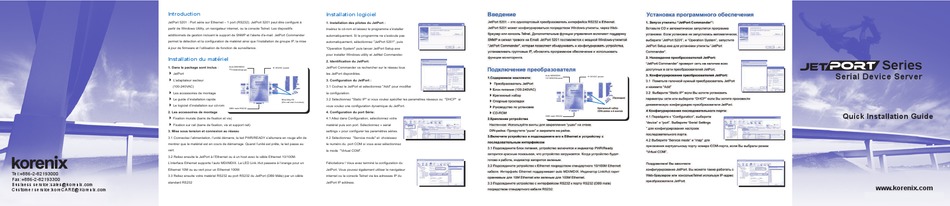

Korenix JetPort Serie Schnellinstallationsanleitung

Introduction
JetPort 5201 : Port série sur Ethernet – 1 port (RS232). JetPort 5201 peut être configuré à
partir de Windows Utility, un navigateur internet, ou la console Telnet. Les dispositifs
additionnels de gestion incluent le support de SNMP et l'alerte d'e-mail. JetPort Commander
permet la détection et la configuration de matériel ainsi que l'installation de groupe IP, la mise
à jour de firmware et l'utilisation de fonction de surveillance.
Installation du matériel
1. Dans le package sont inclus :
4 JetPort
4 L'adaptateur secteur
(100-240VAC)
4 Les accessoires de montage
4 Le guide d'installation rapide
4 Le logiciel d'installation sur cd-rom
2. Les accessoires de montage
4
Fixation murale (barre de fixation et vis)
4 Fixation sur rail (barre de fixation, vis et support rail)
3. Mise sous tension et connexion au réseau
3.1 Connectez l'alimentation, l'unité démarre, la led PWR/READY s'allumera en rouge afin de
montrer que le matériel est en cours de démarrage. Quand l'unité est prête, la led passe au
vert.
3.2 Reliez ensuite le JetPort à l'Ethernet ou à un host avec le câble Ethernet 10/100M.
L'interface Ethernet supporte l'auto MDI/MDIX. La LED Link /Act passera à l'orange pour un
Ethernet 10M ou au vert pour un Ethernet 100M.
Tel:+886-2-82193000
3.3 Reliez ensuite votre matériel RS232 au port RS232 du JetPort (DB9 Mâle) par un câble
Fax:+886-2-82193300
standard RS232
Business service:sales@korenix.com
Customer service:koreCARE@Korenix.com
Installation logiciel
1. Installation des pilotes du JetPort :
Insérez le cd-rom et laissez le programme s'installer
automatiquement. Si le programme ne s'exécute pas
automatiquement, sélectionnez "JetPort 5201", puis
"Operation System" puis lancer JetPort Setup.exe
pour installer Windows utility et JetNet Commander.
2. Identification du JetPort:
JetPort Commander va rechercher sur le réseau tous
9~30VDC power
les JetPort disponibles.
3. Configuration du JetPort :
3.1 Cochez le JetPort et sélectionnez "Add" pour modifier
la configuration.
3.2 Sélectionnez "Static IP" si vous voulez spécifier les paramètres réseaux ou "DHCP" si
Mounting Kit
(Din-rail and 4 screws)
vous voulez une configuration dynamique du JetPort.
DB9 male RS232
4. Configuration du port Série:
4.1 Allez dans Configuration, sélectionnez votre
matériel puis son port. Sélectionnez « serial
settings » pour configurer les paramètres séries.
4.2 Sélectionnez "Service mode" et choisissez
le numéro du port COM si vous avez sélectionnez
le mode "Virtual COM".
Félicitations ! Vous avez terminé la configuration du
JetPort. Vous pouvez également utiliser le navigateur
internet ou la console Telnet via les adresses IP du
JetPort IP address.
9~30VDC power
DB9 male RS232
Series
Serial Device Server
Quick Installation Guide
