Daten - AMC OPC 10 Montageanleitung

A. Verpackung, Transport und
Lagerung des Systems
Eine Verpackungseinheit enthält
nebst dem Kollektorrahmen auch
die dazugehörenden Glasröhren.
Diese Verpackungseinheiten sind
vorsichtig zu transportieren und
dürfen nicht gestürzt oder gewor-
fen werden.
Für unsachgemässes Transportie-
ren übernimmt AMK-Collectra AG
keine Garantie und ersetzt defek-
te Teile nur mit Kostenfolge.
Die Verpackungseinheiten dürfen
nicht im Freien gelagert werden.
Die Lagerung muss in einem tro-
ckenen Raum erfolgen und vor
Beschädigungen geschützt wer-
den. Die Temperatur sollte nicht
unter 15°C und nicht über 50°C
sein. Die relative Luftfeuchtigkeit
sollte 75% nicht übersteigen.
Es dürfen keine Hanfdichtungen
erstellt werden (z.B. hochtempe-
raturbeständiges Teflon verwen-
den).
Die Solaranlage ist sorgfältig zu
entlüften, jeder Kreis muss sepa-
rat durchspült werden.
Achtung!
Bei der Installation sind die örtli-
chen Bestimmungen zwingend zu
3
beachten!

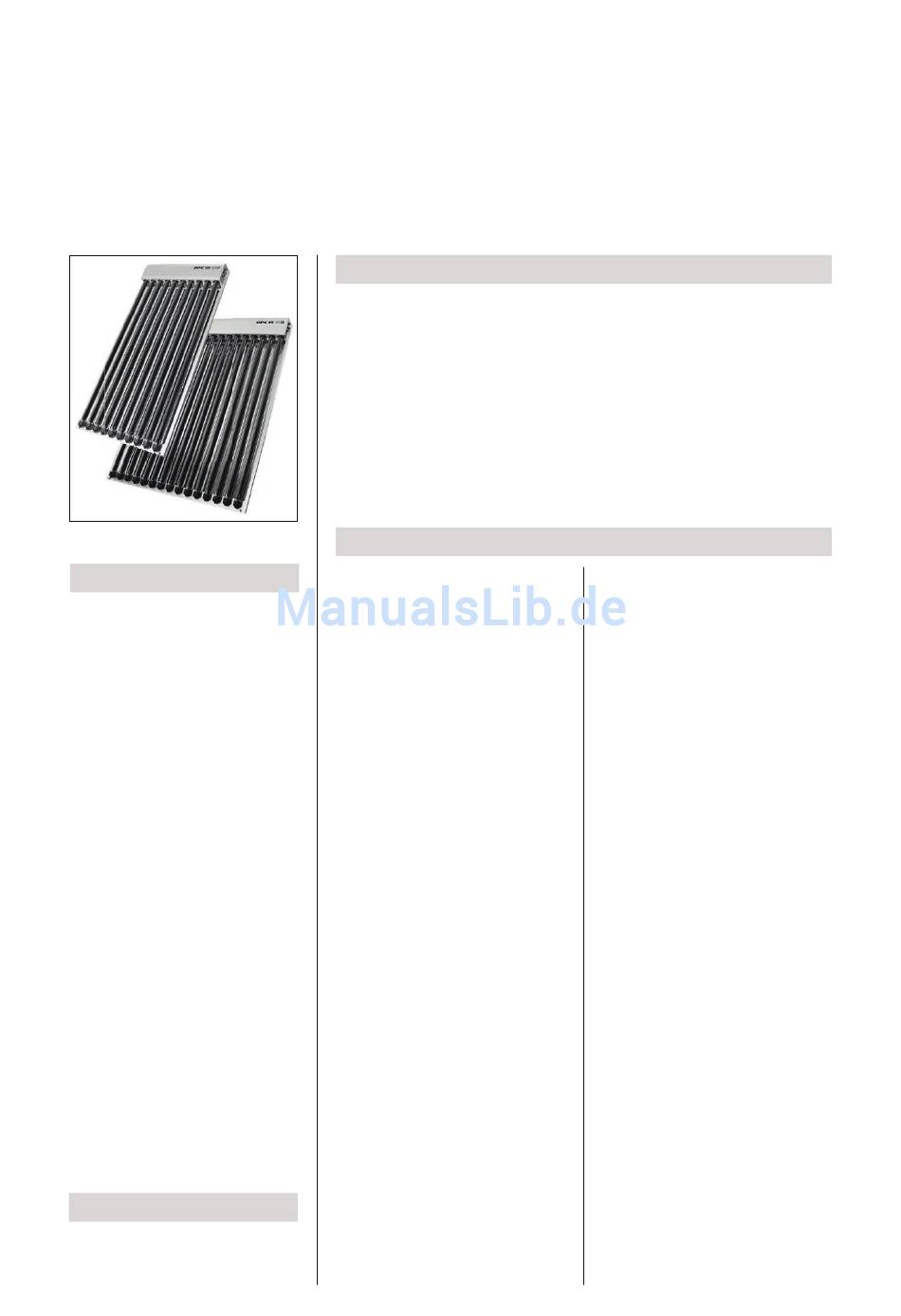

Daten OPC 10 / OPC 15
Hinweise

Daten

OPC 10
Länge:
Breite:
Höhe (inkl. Rahmen):
Anzahl Röhren:
Bruttofläche:
Aperturfläche:
Aktive Absorfläche 360°:
Gewicht:
Gesamtinhalt:
max. zulässiger Betriebsdruck:
empf. Volumenstrom
Hinweise
/Montage
Kollektorneigung
Der Kollektor kann zwischen 0°
(liegend) und 90° (senkrecht) in je-
der beliebigen Neigung montiert
werden.
Die Montage ist auf dem Dach, an
der Wand oder freistehend mög-
lich. Der optimale Neigungswinkel
liegt bei 15 - 75°.
Lage der Sammelleitung
Der Kollektor kann mit vertika-
ler oder horizontaler Sammellei-
tung montiert werden. Die An-
wendung ist jedoch auf
horizontale Montage optimiert.
Montage mit untenliegender
Sam melleitung ist nicht möglich.
Füllen der Anlage
Die Anlage nicht bei direkter
Sonnen einstrahlung füllen. Ge-
fahr von Dampfschlag!
Durchflusseinstellung
Die Grundeinstellung für den Kol-
lektordurchfluss ist der Datenta-
belle zu entnehmen.
Handentlüfter
Nur hochtemperaturstabile Hand-
entlüfter, ohne Kunststoffteile,
verwenden.
Richtige Einstellung der Drücke
Für einen störungsfreien Betrieb ist
das ordnungsgemässe Einstellen
des Vordruckes im Expansionsge-
fäss, bzw. der Betriebsdruck in der
Solaranlage unabdingbar. Ebenso
wichtig sind die richtige Dimensio-
nierung und das richtige Anschlie-
ssen des Expansionsgefässes.
OPC 15
1700 mm 1700
850 mm 1250
97 mm
10
1.45 m
2
1.15 m
2
1.67 m
2
33 kg
2.1 Liter
10 bar
0.7 l/Min/Modul
Automatische Entlüfter
Wir empfehlen keine automa-
tischen Entlüfter! Wenn nicht an-
ders machbar, dann automatische
Entlüfter immer senkrecht einbau-
en. Eine mechanische Absperrung
durch einen geeigneten Absperr-
hahnen ist zwingend erforderlich.
Frostgefahr
Nicht durchströmte Leitungen im
Freien sind grundsätzlich frostge-
fährdet. Bei der Montage ist dar-
auf zu achten, alle Leitungen im
Freien so kurz wie möglich zu hal-
ten.
Fühlermontage
Für das einwandfreie Funktionie-
ren der gesamten Anlage ist es
notwenig, den Fühler in den Kol-
lektor auf der Ausgangsseite 19
cm in die vorgesehene Fühlerhül-
se einzuschieben.
Vakuumtest
Verspiegelte Röhrenspitze: Vaku-
um in Ordnung.
Milchige Röhrenspitze:
Vakuum (Isolation) zerstört.
mm
mm
97 mm
15
2.13 m
2
1.72 m
2
2.50 m
2
47 kg
3.1 Liter
10 bar
1.1 l/Min/Modul
