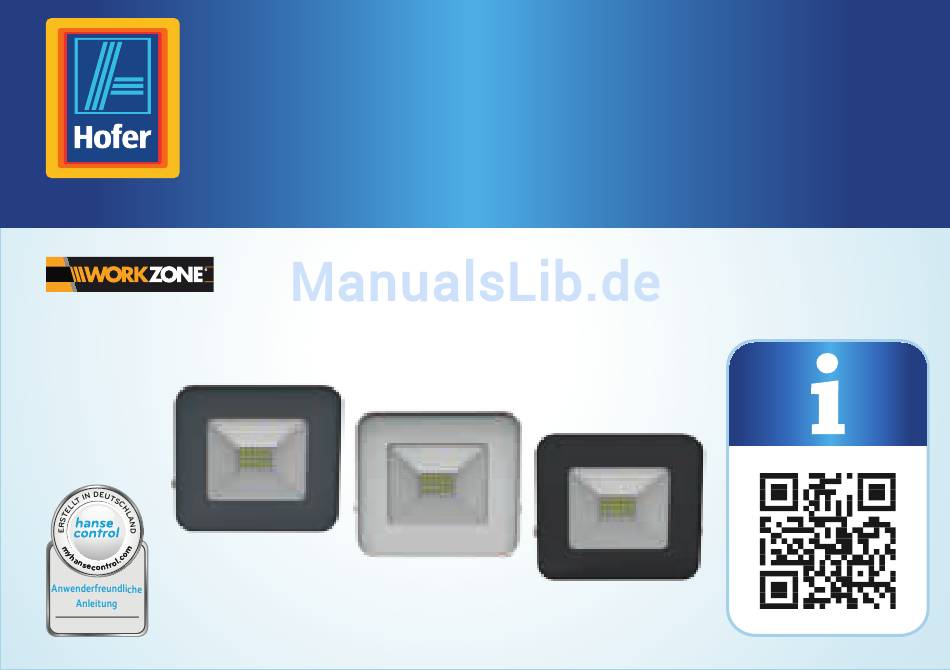

- Seite 1 Bedienungs– anleitung Da bin ich mir sicher. LED-STRAHLER ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..............4 Verwendung ..............5 Lieferumfang/Geräteteile .........6 QR-Codes ..............7 Allgemeines ..............8 Bedienungsanleitung lesen und aufbewahren ..8 Zeichenerklärung ............9 Sicherheit ..............12 Bestimmungsgemäßer Gebrauch ......12 Sicherheitshinweise ............13 Strahler und Lieferumfang prüfen ......22 Montage ..............23 Montageort finden ............24 Strahler für Montage vorbereiten ...... - Seite 3 Strahler montieren ............. 27 Bedienung ..............31 Strahler ein- und ausschalten ........31 Neigungswinkel einstellen.........31 Reinigung ..............32 Fehlersuche ..............36 Technische Daten ............. 37 Konformitätserklärung ...........39 Entsorgung ...............39 Verpackung entsorgen ..........39 Strahler entsorgen ............40...
-
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Befestigungslöcher, 3× Bügel Feststellschraube, 2× LED-Chip Befestigungsschrauben (Gehäuseabdeckung), 4× Gehäuseabdeckung Verschlussmutter mit Dichtring (Kabelführung) Anschlussklemme Dichtung (Gehäuseabdeckung) Kabelführung... -
Seite 7: Qr-Codes
QR-Codes QR-Codes Jetzt ausprobieren Scannen Sie einfach mit Ihrem Smartphone den folgenden QR-Code und erfahren Sie mehr über Ihr neu erworbenes Hofer-Produkt. Beim Ausführen des QR-Code-Readers können abhängig von Ihrem Tarif Kosten für die Internet-Verbindung entstehen. -
Seite 8: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem LED-Strahler (im Folgenden nur „Strahler“ genannt). Sie enthält wichtige Informationen zur Inbetrieb- nahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicher- heitshinweise, sorgfältig durch, bevor Sie den Strahler einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Schäden am Strahler führen. -
Seite 9: Zeichenerklärung
Allgemeines Bewahren Sie die Bedienungsanleitung für die weitere Nut- zung auf. Wenn Sie den Strahler an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit. Zeichenerklärung Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung, auf dem Strahler oder auf der Verpa- ckung verwendet. - Seite 10 Allgemeines VORSICHT! Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann. HINWEIS! Dieses Signalwort warnt vor möglichen Sachschäden. Dieses Symbol gibt Ihnen nützliche Zusatzinfor- mationen zu Betrieb und Handhabung.
- Seite 11 Allgemeines Konformitätserklärung (siehe Kapitel „Kon- formitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzu- wendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums. Das GS-Zeichen bestätigt, dass der Strahler bei bestimmungsgemäßem Gebrauch sicher ist. geprüfte Sicherheit Das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesem Zeichen gekennzeich- net sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG).
-
Seite 12: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Strahler ist ausschließlich als festmontiertes Beleuch- tungsgerät für den Innen- und Außenbereich konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Verwenden Sie den Strahler nur wie in dieser Bedienungsan- leitung beschrieben. -
Seite 13: Sicherheitshinweise
Sicherheit Sicherheitshinweise WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netz- spannung können zu Stromschlägen führen. Bei der Installation dieses Strahlers handelt es sich um eine Arbeit an der Netzspannung; sie muss daher von einer autorisierten Fachkraft nach den länderspe- zifischen Installationsvorschriften und Anschluss- bedingungen durchgeführt werden. - Seite 14 Sicherheit − Manipulieren oder verändern Sie den Strahler nicht. − Nehmen Sie den Strahler bei erkennbarem Defekt umgehend außer Betrieb. − Verwenden Sie den Strahler nicht mit einem Dimmer. − Öffnen Sie das Gehäuse des Strahlers nicht, son- dern überlassen Sie die Reparatur Fachkräften. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Be- dienung sind Haftungs- und Garantieansprüche...
- Seite 15 Sicherheit − Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Strahler befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind. − Überschreiten Sie nicht die angegebene Netz- spannung (siehe „Technische Daten“). −...
- Seite 16 Sicherheit − Montieren Sie den Strahler so, dass er vor Regen geschützt ist. − Drehen Sie vor Beginn der Montage, vor Rei- nigungs- und Wartungsarbeiten oder wenn eine Störung auftritt die Sicherung heraus bzw. schalten Sie den Sicherungsautomaten aus. Überprüfen Sie mit einem Spannungsprüfer die Spannungsfreiheit.
- Seite 17 Sicherheit − Die Lichtquelle (LED-Chip) dieser Leuchte ist nicht ersetzbar; entsorgen Sie den Strahler wenn die Lichtquelle ihr Lebensdauerende erreicht hat. − Wenn die Schutzabdeckung (Glasscheibe) vor dem LED-Chip beschädigt ist, darf der Strahler nicht weiter verwendet werden; entsorgen Sie den Strahler wenn die Schutzabdeckung beschädigt ist.
- Seite 18 Sicherheit WARNUNG! Verletzungsgefahr! Unsachgemäßer Umgang mit dem Strahler kann zu Verletzungen führen. − Schauen Sie niemals direkt in das Licht des Strahlers. − Richten Sie den Strahler nicht auf die Augen von anderen Menschen oder Tieren. − Fassen Sie den Strahler während des Betriebs nicht an.
- Seite 19 Sicherheit WARNUNG! Brandgefahr! Der Strahler erwärmt sich während des Betriebs. Bei unsachgemäßer Handhabung können Sie einen Brand verursachen. − Decken Sie den Strahler nicht ab. − Montieren Sie den Strahler in ausreichendem Abstand zu angrenzenden Flächen und brenn- baren Materialien und Gegenständen.
- Seite 20 Sicherheit WARNUNG! Erstickungsgefahr! Kinder können Kleinteile verschlucken und daran ersticken. − Lassen Sie Kinder nicht mit dem Strahler spielen. − Halten Sie das Montagematerial und die Verpa- ckung von Kindern fern.
- Seite 21 Sicherheit HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Strahler kann zu Beschädigungen führen. − Kontrollieren Sie in regelmäßigen Abständen die Schraubverbindungen der Wandhalterung.
-
Seite 22: Strahler Und Lieferumfang Prüfen
Strahler und Lieferumfang prüfen Strahler und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenstän- den öffnen, kann der Strahler beschädigt werden. − Gehen Sie beim Öffnen vorsichtig vor. 1. Nehmen Sie den Strahler aus der Verpackung. 2. -
Seite 23: Montage
Montage 3. Kontrollieren Sie, ob der Strahler oder die Einzelteile Schä- den aufweisen. Ist dies der Fall, benutzen Sie den Strahler nicht. Wenden Sie sich über die auf der Garantiekarte an- gegebene Serviceadresse an den Hersteller. Montage • Wählen Sie geeignetes Montage material (nicht im Lieferumfang enthalten) entspre- chend des Untergrunds am Montageort. -
Seite 24: Montageort Finden
Montage Montageort finden WARNUNG! Stromschlaggefahr! Unsachgemäße Montage kann zu Stromschlägen und Sachschäden führen. − Stellen Sie sicher, dass am gewünschten Montage- ort keine Stromleitungen, Kabel oder Rohre (z. B. Wasser- oder Gasleitungen) verlaufen. − Befestigen Sie den Strahler auf einer stabilen und vibrations- freien Oberfläche. -
Seite 25: Strahler Für Montage Vorbereiten
Montage − Montieren Sie den Strahler an einem Ort, an dem ein Strom- anschluss vorhanden ist. − Montieren Sie den Strahler außerhalb des Handbereichs, um Berührungen zu vermeiden. − Halten Sie einen Mindestabstand von etwa 20 cm zur an- gestrahlten Oberfläche ein. −... - Seite 26 Montage 2. Lösen Sie die beiden Feststellschrauben mithilfe eines Innensechskant-Schlüssels 4 mm, indem Sie diese entgegen dem Uhrzeigersinn herausdrehen. 3. Nehmen Sie den Bügel vom Strahler ab. 4. Nehmen Sie die Feststellschrauben inklusive der Unter- legscheiben vom Bügel ab und legen Sie diese beiseite. 5.
-
Seite 27: Strahler Montieren
Montage Strahler montieren WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netz- spannung können zu Stromschlägen führen. − Lassen Sie die Installation ausschließlich durch eine autorisierte Elektrofachkraft durchführen. − Achten Sie beim Bohren darauf, keine Leitungen, Kabel oder Rohre (z. B. Wasser- oder Gasleitungen) anzubohren. - Seite 28 Montage − Führen Sie die Installation im spannungsfreien Zustand durch. Schalten Sie den Sicherungsauto- maten des Stromkreises aus. Sichern Sie ihn (z. B. mit einem Warnschild) vor Wiedereinschalten. − Achten Sie bei einer Montage im Außenbe- reich darauf, dass der Anschluss an die Haus- anschlussleitung gegen Feuchtigkeit und Spritzwasser geschützt ist.
- Seite 29 Montage 2. Halten Sie den Bügel an den gewünschten Montage- ort und markieren Sie mithilfe der Befestigungslöcher die Position für die Bohrlöcher. 3. Bohren Sie an den markierten Positionen die Bohrlöcher. 4. Fixieren Sie den Bügel mithilfe von geeignetem Montage- material am Montageort.
- Seite 30 Montage • stromführender Leiter (schwarz oder braun): L • Neutralleiter (blau): N • Erdung: 7. Fixieren Sie die Gehäuseabdeckung mithilfe der vier Befestigungsschrauben . Achten Sie dabei auf den korrekten Sitz der Dichtung 8. Schrauben Sie die Verschlussmutter in das Gewinde des Anschlussgehäuses.
-
Seite 31: Bedienung
Bedienung Bedienung Strahler ein- und ausschalten − Schalten Sie den Strahler mithilfe des Ein-/Ausschalters der entsprechenden Hausanschlussleitung ein und aus. Neigungswinkel einstellen 1. Lösen Sie die beiden Feststellschrauben mithilfe eines Innensechskant-Schlüssels 4 mm um ein bis zwei Umdre- hungen entgegen dem Uhrzeigersinn. 2. -
Seite 32: Reinigung
Reinigung Reinigung VORSICHT! Verbrennungsgefahr! Der Strahler erwärmt sich während des Betriebs, Sie können sich daran verbrennen. − Lassen Sie den Strahler vor jeder Reinigung vollständig abkühlen. - Seite 33 Reinigung HINWEIS! Kurzschlussgefahr! In das Gehäuse eingedrungenes Wasser oder andere Flüssigkeiten können einen Kurzschluss verursachen. − Drehen Sie vor der Reinigung die Sicherung her- aus bzw. schalten Sie den Sicherungsautomaten aus. Überprüfen Sie mit einem Spannungsprüfer die Spannungsfreiheit. − Tauchen Sie den Strahler niemals in Wasser oder andere Flüssigkeiten.
- Seite 34 Reinigung − Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gehäuse gelangen. HINWEIS! Beschädigungsgefahr! Unsachgemäße Reinigung kann zur Beschädigung des Strahlers führen. − Verwenden Sie keine aggressiven Reinigungsmit- tel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsge- genstände wie Messer, harte Spachtel und derglei-...
- Seite 35 Reinigung chen. Diese können die Oberflächen beschädigen. − Nutzen Sie zur Reinigung keine Chemikalien. 1. Drehen Sie die Sicherung heraus bzw. schalten Sie den Sicherungsautomaten aus. 2. Überprüfen Sie mit einem Spannungsprüfer die Spannungsfreiheit. 3. Lassen Sie den Strahler vollständig abkühlen. 4.
-
Seite 36: Fehlersuche
Fehlersuche Fehlersuche Störung Ursache Behebung Der Strahler Die Stromversorgung Wenden Sie sich für zeigt keine oder die Anschluss- eine Überprüfung an Funktion. leitung ist defekt. eine Elektrofachkraft. Die Verkabelung ist Wenden Sie sich für falsch. eine Überprüfung an eine Elektrofachkraft. Der Strahler Das ist ganz normal Achten Sie darauf,... -
Seite 37: Technische Daten
Technische Daten Technische Daten Modell: 43505 (grau)/43506 (weiß)/43511 (schwarz) Versorgungs- spannung: 220–240 V~ 50 Hz Frequenz: Leistung (LED-Chip): 15 W Schutzklasse: Schutzart: IP65 (geschützt gegen Strahlwasser; staubdicht) Farbtemperatur: 6500 K Lichtstrom: 1100 lm... - Seite 38 Technische Daten Farbwiedergabe- index (Ra): >80 Material: Gehäuse: Aluminium-Druckguss, glatt lackiert Kühlkörper: Aluminium Gewicht: ca. 350 g Abmessungen (H × B × T): ca. 128 × 118 × 43 mm Artikelnummer: 95665...
-
Seite 39: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Die EU-Konformitätserklärung kann unter der in der beiliegenden Garantiekarte angeführten Adresse angefordert werden. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. -
Seite 40: Strahler Entsorgen
Entsorgung Strahler entsorgen (Anwendbar in der Europäischen Union und anderen euro- päischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Hausmüll! Sollte der Strahler einmal nicht mehr benutzt wer- den können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. - Seite 41 Da bin ich mir sicher. VERTRIEBEN DURCH: MÜLLER-LICHT INTERNATIONAL GMBH GOEBELSTRASSE 61-63 28865 LILIENTHAL GERMANY KUNDENDIENST 95665 00800 4400 3300 service-AT@mueller-licht.com JAHRE MODELL: GARANTIE 43505/43506/43511 01/2018...
