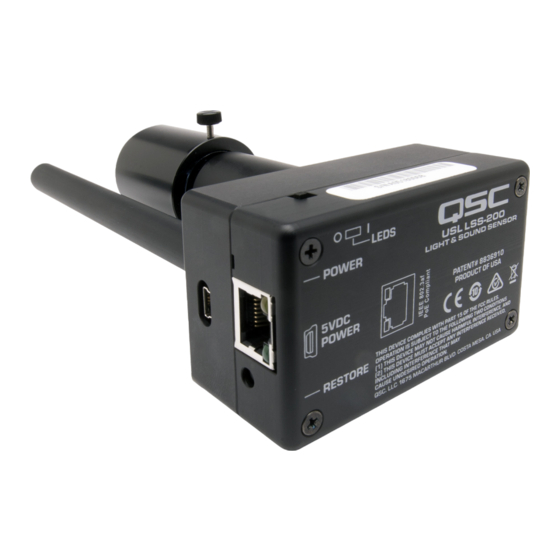

QSC LSS-200 Benutzerhandbuch

Licht- und tonsensor
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Licht- und Tonsensor
Benutzerhandbuch
LSS-200
TD-001538-04-B
*TD-001538-04*
®
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für QSC LSS-200

  • Seite 1 Licht- und Tonsensor ® Benutzerhandbuch LSS-200 TD-001538-04-B *TD-001538-04*...

  • Seite 2: Wichtige Sicherheitshinweise

    ERLÄUTERUNG DER BEGRIFFE UND SYMBOLE Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind.

  • Seite 3: Wartung Und Reparaturen

    Wohnbereichen hat wahrscheinlich Störstrahlungen zur Folge. In diesem Fall muss der Benutzer die Störungen auf eigene Kosten beseitigen. RoHS-HINWEIS Der QSC LSS-200 erfüllt die Bestimmungen der EG-Richtlinie 2011/65/EG – Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2). Garantie Besorgen Sie sich eine Kopie der beschränkten QSC-Garantie auf der QSC-Website unter www.qsc.com.

  • Seite 4: Inhaltsverzeichnis

    LSS-200 Technische Daten . . . . . . . . . . . . . . . . . . .

  • Seite 5: Installation

    Der LSS-200 sollte an der Rückwand des Kinosaals montiert werden. Er wird anhand interner LEDs auf die Mitte der Leinwand gerichtet. Vor oder nach der letzten Vorführung wird eine Testvorführung durchgeführt, die ein Testmuster projiziert und an jeden Lautsprecher rosa Rauschen überträgt.
  • Seite 6 • Power Over Ethernet – Der LSS-200 wird von einem PoE-aktivierten Ethernet-Switch oder einem vom Benutzer bereitgestellten Strominjektor versorgt. Mit PoE wird die Installation vereinfacht, da weniger Kabel verlegt werden müssen. Der LSS-200 ist ein dem Standard IEEE 802.3af, Klasse 1, entsprechendes stromversorgtes Gerät. Die Stromeinspeisung kann durch „aktive“ 48-V-PoE-Injektoren (Energiequellen, welche die PoE-Signatur verwenden) oder „passive“...

  • Seite 7: Benutzeroberfläche

    Benutzeroberfläche Der LSS-200 ist mit einem internen Webserver ausgestattet, der die Benutzeroberfläche zur Verfügung stellt. Dieser Abschnitt befasst sich mit den Bedienungsbildschirmen, während nachfolgende Abschnitte die Konfigurations- und Kalibrierungsanzeigen besprechen. Startbildschirm Der Startbildschirm des LSS-200 ist in Abbildung 1 dargestellt. Normalerweise zeigt dieser Bildschirm die Leuchtdichte und Chromatizität des gegenwärtig auf die Leinwand projizierten Bildes und den aktuellen SPL.

  • Seite 8: Protokoll

    Ausschnitt der Protokollseite auf dem LSS-200. Intern liegt den Protokollen die koordinierte Weltzeit (UTC) zugrunde. Die UTC-Zeit wird im LSS-200 und am Standort des Benutzers, wenn dieser Protokolle anzeigt, zur Ortszeit umgewandelt. Die Zeitzone im LSS-200 wird auf den Konfigurationsseiten eingegeben. Die Zeitzone am Benutzerstandort wird vom Webbrowser unter Bezugnahme auf das Betriebssystem festgelegt.

  • Seite 9: Audio/Video-Synchronisation

    Der LSS-200 wird laufend verbessert. Auf http://ftp.uslinc.com/?dir=ftp/Products/LSS-200 bzw. qsc.com finden Sie die jeweils aktuellste Firmware-Version. Beachten Sie, dass die neueste Firmware im LSS-100, im LSS-100P und im LSS-200 verwendet werden kann. In „Anhang D – LSS-Modelle“ auf Seite 29 ist ein Vergleich der verschiedenen LSS-Modelle enthalten. Eine Anleitung zur Aktualisierung der Firmware finden Sie unter „Firmware-Aktualisierung“...
  • Seite 10 Öffnen Sie einen Webbrowser und geben Sie „http://169.254.1.6“ in die Adresszeile ein. (Sie können zum Ermitteln der IP-Adresse des LSS-200 auch die Software Ethernet Device Discoverer verwenden.) Bei den meisten Laptops wird damit die Startseite des LSS-200 aufgerufen. Sollte das nicht der Fall sein, versuchen Sie, die IP-Adresse des Laptops zu 169.254.1.123 mit der Teilnetzmaske 255.255.0.0 zu ändern.
  • Seite 11 Ethernet Device Discoverer alle die Toleranzgrenzen überschreitenden Messwerte an, die in den letzten 7 Tagen protokolliert wurden. 11. Klicken Sie nach Eingabe dieser Daten auf die Schaltfläche „Save User Data“, um die Einstellungen im LSS-200 zu speichern. 12. Klicken Sie auf den Link „Auditorium Data“ oben auf der Seite.
  • Seite 12 Schaltfläche „Save Config“, um die Einstellungen zu speichern. Beachten Sie, dass die neue IP-Adresse sofort wirksam wird. Der Laptop wird versuchen, unter der neuen Adresse eine Verbindung mit dem LSS-200 herzustellen. Die Laptop-Netzwerkkonfiguration muss ggf. geändert werden, damit der LSS-200 unter der neuen IP-Adresse erreicht werden kann.
  • Seite 13 LSS-200 angezeigt wird. 20. Beachten Sie, dass in der untersten Zeile auf dieser Seite angezeigt wird, wann die Uhr des LSS-200 zum letzten Mal über den NTP-Server aktualisiert wurde. Da der LSS-200 keinen Zugang zu einem NTP-Server hat, wenn das Gerät nur mit Ihrem Laptop verbunden ist, wird hier angezeigt, dass die Uhr noch nie aktualisiert wurde.

  • Seite 14: Montage

    LSS-200 auf die Leinwand zeigt. d. Ziehen Sie die Mutter auf dem Gewindestab gegen das Gehäuse des LSS-200 an, um den LSS-200 fest am Gewindestab zu befestigen. Bohren Sie bei Bedarf ein Loch für die Verkabelung zwischen dem Vorführraum und dem Kinosaal. Da der LSS-200 mit Power Over Ethernet versorgt wird, muss nur ein Ethernet-Kabel verlegt werden.

  • Seite 15: Ntp- Und Leuchtdichteprüfung

    Auswahl von roten/grünen Blitzen oder weißen Blitzen für das Starten des Skripts ermöglicht. Der Standardwert 1016 bewirkt, dass der LSS-200 auf weiße Blitze anspricht. Eine mit mehr als ca. 2 fL beleuchtete Leinwand gilt als Binär 1. Weniger als 2 fL gelten als Binär 0.
  • Seite 16 Verzögerung zwischen den einzelnen Protokollveröffentlichungen, um sicherzustellen, dass die erste Veröffentlichung abgeschlossen ist, bevor die zweite versucht wird. Der LSS-200 kann Protokolle nur auf jeweils einem Server veröffentlichen. Als Wartebefehl wird „lss.sys. script_wait|120“ empfohlen. Bei einer erfolgreichen Protokollveröffentlichung protokolliert der LSS-200 eine Raute der URL. Wenn ein weiteres Protokoll veröffentlicht wird, durchsucht der LSS-200 das bisherige Protokoll auf eine weitere Protokollveröffentlichung mit der passenden...

  • Seite 17: Ausführung Eines Skripttests

    LSS-200-Befehlsskripts auslösen, ohne die entsprechende, üblicherweise verwendete DCP-Präsentation ausführen zu müssen. Dies kann sich beim Testen der „post to server“-Befehle als nützlich erweisen. Beachten Sie, dass die LSS-200-Startseite die Nummer des aktuell ausgeführten Skripts (bzw. „none“, wenn keines läuft) anzeigt.

  • Seite 18: Mehrere Protokolle Auf Derselben Seite

    Säle in einem bestimmten Kino). Das wird mit HTML iframes (Inlineframes) erreicht. Nachstehend sehen Sie ein Codebeispiel, das mehrere LSS-200-Protokollseiten einbezieht. Dieser Code kann auf dem Computer abgelegt werden, auf dem der Browser ausgeführt wird, oder auf einem lokalen Webserver.

  • Seite 19: Mehrere Kinosäle - Zusammenfassung

    Löschen Sie „rn=xx&“ in der URL. rn entspricht der Nummer des ersten anzuzeigenden Datensatzes. Der nächste Teil der URL („n=100“) gibt an, wie viele Datensätze angezeigt werden. Wenn rn gelöscht wird, zeigt der LSS-200 die letzten Datensätze an. Durch Löschen von rn in der URL im iframe zeigt Ihre Seite jederzeit die aktuellsten Protokolleinträge an.
  • Seite 20 Der Ethernet Device Discoverer (http://ftp.uslinc.com/?dir=ftp/Products/EthernetDeviceDiscoverer ) erkennt QSC-Geräte auf einem Netzwerk. Außerdem zeigt er den Status erkannter LSS-200-Geräte an. Die LSS-200-Statusmeldungen geben alle den Toleranzbereich überschreitenden Messwerte in der vorausgehenden Anzahl von Tagen an. Diese Zahl wird auf der Seite „Web Display Configuration“...

  • Seite 21: Ethernet Device Discoverer - Ios-Version

    LSS-DB erzeugt werden. Die Mindest- und Höchstwerte können im Befehl auf Wunsch nicht berücksichtigt werden. In diesem Fall setzt der LSS-200 den Mindestwert auf -9e9 und den Höchstwert auf 9e9. Der Parameter erscheint dann nicht als ein Wert, der außerhalb des Toleranzbereichs liegt, und die Kurven geben keine Grenzwertlinien wieder.

  • Seite 22: Beschreibung

    „max“. Gibt die letzte Verzögerungsmessung in ms zurück. Beachten Sie, dass Pop Delay|0|100 dies die am LSS-200 gemessene Verzögerung ist; dieser Wert gilt nur während der Wiedergabe eines Blitz/Knall-Synch.-Tests. Weist den LSS-200 an, die aktuelle Synchronisationsverzögerung (ms vom Blitz zum Knall) in seinem Protokoll festzuhalten.

  • Seite 23: Dolby® Cp850-Steuerung

    Nachdem ein Befehl zum Starten des Tests an einen bestimmten CP850 gesendet wurde, müssen weitere „test_start“-Befehle keine IP-Adresse mehr enthalten. Diese Befehle verwenden dann die IP-Adresse des letzten CP850. Der folgende Befehl weist den LSS-200 an, dem CP850 einen Befehl zum Beenden des Tests zu senden. Es wird die im letzten „cp850_test_ start“-Befehl angegebene IP-Adresse verwendet.

  • Seite 24: Xml-Format Eines Protokolleintrags

    # CP850-Lautsprecher werden mit einer Indexnummer (0-63) gekennzeichnet # Namen können in die Beschreibung der Messung eingefügt werden. lss.sys.capture_spl|SPL Silence|0|60 lss.sys.script_wait|20 lss.sys.capture_cdm2|Luminance|37.8|58.2 lss.sys.capture_x|Color x|0.308|0.320 lss.sys.capture_y|Color y|0.345|0.357 lss.sys.capture_cct|Color Temperature|6016|6631 lss.sys.cp850_test_start|0|192.168.7.60 lss.sys.script_wait|5 lss.sys.capture_spl|SPL Atmos 0|80|90 lss.sys.cp850_test_start|1 lss.sys.script_wait|5 lss.sys.capture_spl|SPL Atmos 1|80|90 lss.sys.cp850_test_start|2 lss.sys.script_wait|5 lss.sys.capture_spl|SPL Atmos 2|80|90 XML-Format eines Protokolleintrags Auf einem Webserver veröffentlichte XML-Beispieldaten sind nachstehend wiedergegeben.

  • Seite 25: Lss-Db

    Der Webserver kann die XML zur weiteren Analyse und Berichterstellung in einer Datenbank parsen. Nachstehend ist ein einfaches PHP-Skript wiedergegeben, mit dem jeder neue LSS-200-XML-Bericht an eine Datei angehängt und jeder Bericht, wie unten gezeigt, gemailt wird. An dieser Stelle empfiehlt sich eine Funktionsprüfung.

  • Seite 26: Kalibrierungsbildschirme

    Anhand des folgenden Verfahrens können Sie die Lichtfunktion des LSS-200 konfigurieren: Zu Beginn dieses Verfahrens muss der LSS-200 völlig abgedunkelt werden. Zu diesem Zweck können Sie die Schutzkappe auf das Objektiv aufsetzen oder die Lichtklappe des Projektors schließen und alle IR-Sender im Kinosaal ausschalten. Wenn der LSS-200 vollständig abgedunkelt ist, klicken Sie auf die Schaltfläche „Save Dark Count“.

  • Seite 27: Firmware-Aktualisierung

    Wählen Sie mithilfe der Suchschaltfläche die Hex-Datei aus, die in den LSS-200 geladen werden soll. Klicken Sie auf „Update Main Processor“. Die grüne LED auf dem LSS-200 blinkt, wenn die neue Firmware installiert wird. Nachdem der neue Code in den LSS-200 hochgeladen wurde, gibt der Browser die Meldung „Connection Reset“ aus. Das geschieht, wenn der LSS-200 einen Neustart mit der neuen Firmware vollzieht.

  • Seite 28: Hilfreiche Software

    LSS-200-Geräten erstellt. Ethernet Device Discoverer Der QSC Ethernet Device Discoverer ist ein hilfreiches Tool für die Suche nach mehreren LSS-200-Geräten und anderen QSC-Produkten auf einem Netzwerk. Für LSS-200-Geräte zeigt das Programm darüber hinaus Zusammenfassungen und Warnmeldungen an, falls irgendwelche Messwerte binnen einer voreingestellten Anzahl von Tagen außerhalb des Toleranzbereichs zu liegen kommen.

  • Seite 29: Lss Database-Software

    In Kinos installierte LSS-200-Remote-Geräte veröffentlichen die Ergebnisse jedes Tests unter einer URL (Uniform Resource Locator), unter der die LSS-DB die Daten sammelt. Die LSS-Datenbank stellt einen Mechanismus bereit, der die LSS-200-Daten erfasst und in einer Datenbank speichert. Dieser Prozess wird automatisch ausgeführt und erfordert keine Eingriffe durch den Benutzer.
  • Seite 30 Bitzeit (auf der Basis des 1-zu-0-Übergangs zu Beginn des Startbits) abgetastet. Der Buchstabe „A“ startet Skript 0 (das erste Skript). Zeitlicher Ablauf des Skriptstarts mit Blitz — Abbildung 24 — Abbildung 24 zeigt Binär 1 in Grün und Binär 2 in Rot. Diese Farben wurden im LSS-100(P) verwendet. Beim LSS-200 ist Binär 1 weiß und Binär 0 schwarz. TD-001538-04-B...
  • Seite 31 Anhang B – Skript-Start mit USB-Stromschnittstelle und Kontaktschluss Neben Power Over Ethernet kann der LSS-200 auch mit einem 5-VCD-Netzteil betrieben werden, das einen Mini-USB-Anschluss ansteuert. Es kann ein Standard-USB-zu-Mini-USB-Kabel verwendet werden. Mit diesen kann der LSS-200 mit Strom versorgt werden; zum Starten von Skripten werden Kontaktschlüsse verwendet.
  • Seite 32 Webschnittstelle diese Ausdrücke und Wörter unter Rückgriff auf Javascript. Die Ersatzbegriffe basieren auf einer Tabelle im Verzeichnis „/translate“. So enthält das Verzeichnis „/translate/zh.txt“ beispielsweise die Übersetzungstabelle für Chinesisch. Weitere Übersetzungstabellen sind für die Zukunft vorgesehen. Der LSS-200 sendet die jeweilige Übersetzungstabelle auf der Basis der ersten Sprache in der Kopfzeile „Accept- Language HTTP“.
  • Seite 33 Anhang D – LSS-Modelle Das Modell LSS-200 ist das neueste Produkt der LSS-Produktserie. Alle LSS-Produkte können mit der jeweils neuesten Firmware aktualisiert werden. In der folgenden Tabelle 5 sind die Unterschiede zwischen den einzelnen LSS-Modellen angegeben. — Tabelle 5 —...
  • Seite 34 Überarbeitung aufgrund von Firmware- und Hardware-Änderungen 120112 Überarbeitung aufgrund einer Hardware- und Firmware-Aktualisierung 170212 Redaktionelle Änderungen 010512 Ergänzung um Dokumentation zum DCP-basierten Betrieb des LSS-200 140613 Ergänzung um Dokumentation zu neuer Hardware, Skripterstellung usw. 040614 Ergänzung um Inhaltsverzeichnis, Abschnitt zur Produktunterstützung, bessere Formatierung 190614 Ergänzung um Dokumentation zu neuen Funktionen...

  • Seite 35: Lss-200 Technische Daten

    +/- 2 % bei SMPTE 431-1:2006 Spitze weiß Akzeptanzwinkel 2,85 Grad +/- 1 dB bei 94 dB, 1 kHz Kommunikation Ethernet 10/100 Mb/s TCP-Server Unterstützt 5 Anschlüsse an Port 10001 HTTP-Server 4 Buchsen Erkennung Unterstützt QSC Ethernet Device Discoverer zum Feststellen von Geräten auf dem Netzwerk Standard-IP-Adresse 169.254.1.6 TD-001538-04-B...

  • Seite 36: Verkauf Und Marketing

    Tel.: +1.714.957.7150 Unternehmen zu wenden. © 2018 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind beim Patent- und Markenamt der USA und anderer Länder eingetragene Marken von QSC, LLC. Möglicherweise besteht Patentschutz oder Patente können angemeldet sein. Dolby und Dolby ATMOS sind Marken von Dolby Laboratories. Vertrauliche, unveröffentlichte Werke. Copyright 1992-2017 Dolby Laboratories. Alle Rechte vorbehalten.
