Schnellstartanleitung
GV-IP Decoder Box Serie und GV-Pad Mini
Danke, dass Sie sich zum Kauf der GV-IP Decoder Box Serie und GV-Pad Mini entschieden haben.
Auch wenn Sie mit GV-IP Decoder Box Serie und GV-Pad Mini, noch nicht vertraut sind, erzielen
Sie nach Durchlesen dieser Kurzbedienungsanleitung sofort hervorragende Ergebnisse.
Ausführliche Angaben zum Einsatz der GV-IP Decoder Box Serie und GV-Pad Mini finden
Sie im Benutzerhandbuch zum Produkt.
© 2018 GeoVision, Inc. Alle Rechte vorbehalten.
DB-Pad-QG-DE
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für GeoVision GV-IP Decoder Box Serie
- Seite 1 Schnellstartanleitung GV-IP Decoder Box Serie und GV-Pad Mini Danke, dass Sie sich zum Kauf der GV-IP Decoder Box Serie und GV-Pad Mini entschieden haben. Auch wenn Sie mit GV-IP Decoder Box Serie und GV-Pad Mini, noch nicht vertraut sind, erzielen Sie nach Durchlesen dieser Kurzbedienungsanleitung sofort hervorragende Ergebnisse.
- Seite 2 Benachrichtigung geändert werden. GeoVision, Inc. 9F, No. 246, Sec. 1, Neihu Rd., Neihu District, Taipei, Taiwan Tel.: +886-2-8797-8377 Fax: +886-2-8797-8335 http://www.geovision.com.tw Die in diesem Handuch erwähnten Warenzeichen wie GeoVision, das GeoVision-Logo und Produkte der GV-Serie sind Warenzeichen der GeoVision, Inc. Juni 2018...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Einführung ........................2 1.1 Kompatible Geräte ........................2 1.2 Lieferumfang ........................... 2 2. Überblick ........................3 2.1 GV-IP Decoder Box Series......................3 2.2 GV-Pad Mini ..........................7 3. Verbindung........................9 3.1 GV-IP Decoder Box Series ..................... 9 GV-Pad Mini........................... 10 Hauptfenster ...........................11 4. -
Seite 4: Einführung
GV-IP Decoder Box Series / GV-Pad Mini. Einzelheiten finden Sie in der Bedienungsanleitung von GV-IP Decoder Box und GV-Pad Mini auf der GeoVision-Webseite. Hinweis: Die Nutzerschnittstellen unterscheiden sich je nach Modell. Finden Sie relevante Einstellungen in Verbindung mit Ihrem Gerät. Hier nutzen wir GV-IP Decoder Box Ultra als Beispiel. -
Seite 5: Überblick

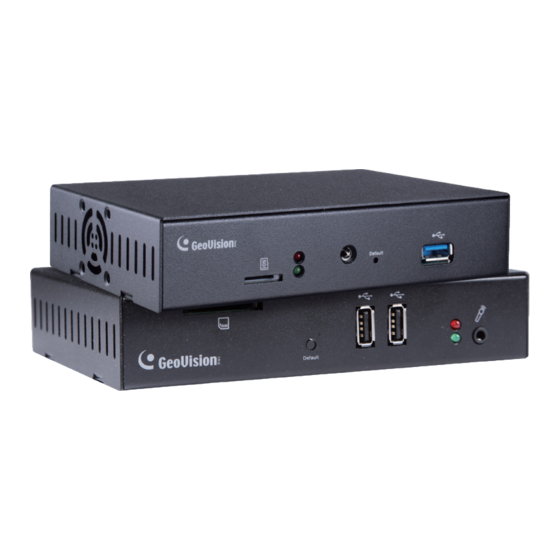

2. Überblick GV-IP Decoder Box Series 2.1.1 Vorderansicht GV-IP Decoder Box Ultra Bezeichnung Funktion microSD-Karten Zum Einstecken einer microSD-Karte als lokalen Speicher für Snapshots und Firmware-Aktualisierung. schlitz Die rote LED zeigt an, dass das Gerät mit Strom versorgt wird. LED-Anzeigen Die grüne LED zeigt an, dass das System einsatzbereit ist. - Seite 6 GV-IP Decoder Box Plus Bezeichnung Funktion Zum Einstecken einer SD-Karte als lokalen Speicher für Snapshots SD-Kartenschlitz und Firmware-Aktualisierung. Nur von GV-IP Decoder Box Plus unterstützt. Setzt das Gerät auf die werkseitigen Standardeinstellungen zurück. Halten Sie die Reset-Taste mit einer Nadel etwa 10 Sekunden Standardtaste gedrückt.
-
Seite 7: Rückansicht
2.1.2 Rückansicht GV-IP Decoder Box Ultra Bezeichnung Funktion 12 V Zum Anschließen an die Stromversorgung über das mitgelieferte Gleichspannung Netzteil. Audioausgang Zum Anschließen eines Lautsprechers. HDMI Zum Anschließen eines HDMI-konformen Anzeigegerätes. Zum Anschließen eines GV-Joystick V2, einer USB-Maus oder USB 2.0 eines USB-Speichergerätes. - Seite 8 GV-IP Decoder Box Plus Bezeichnung Funktion Netzwerk Zum Anschließen an das Netzwerk. Audioausgang Zum Anschließen eines Lautsprechers. Zum Anschließen eines VGA-Monitors. HDMI Zum Anschließen eines HDMI-konformen Anzeigegerätes. Zum Anschließen eines GV-Joystick V2, einer USB-Maus oder eines USB-Speichergerätes. 12 V Zum Anschließen an die Stromversorgung über das mitgelieferte Gleichspannun Netzteil.
-
Seite 9: Gv-Pad Mini
GV-Pad Mini 2.2.1 Vorder- und Rückansicht Bezeichnung Funktion LCD-Bildschirm Zeigt die Systemeinstellungen des Gerätes. Lautsprecher Zum Hören des Tons rund um das verbundene IP-Gerät. Ethernet-Ansch Zum Anschließen an das Netzwerk. luss Ständer Positionieren Sie GV-Pad Mini wie gewünscht. -
Seite 10: Ansicht Von Oben, Links Und Rechts
2.2.2 Ansicht von oben, links und rechts Nr. Bezeichnung Funktion Zum Einstecken einer microSD-Karte als lokalen Speicher für 1 microSD-Kartenschlitz Inhalte und Firmware-Aktualisierung. Die rote LED zeigt an, dass das Gerät mit Strom versorgt wird. Die 2 LED-Anzeigen grüne LED zeigt an, dass das System bereit ist. Zum Aufrufen des Bereitschaftsmodus/Ruhezustands drücken. -
Seite 11: Verbindung
3. Verbindung 3.1 GV-IP Decoder Box Series Befolgen Sie die nachstehenden Schritte zur Verbindung der GV-IP Decoder Box Series. Hier nutzen wir GV-IP Decoder Box Plus als Beispiel. 1. Verbinden Sie das Gerät über ein RJ-45-Kabel mit dem LAN-Anschluss. 2. Verbinden Sie bei Bedarf einen Lautsprecher mit dem Line-Ausgang. 3. -
Seite 12: Gv-Pad Mini
Hinweis: 1. Sie können die GV-IP Decoder Box Series nur über den HDMI- oder VGA-Anschluss mit einem Anzeigegerät verbinden. 2. Der Standardvideoausgabe ist auf HD-720p-Auflösung eingestellt. Falls Sie einen VGA-Monitor nutzen, achten Sie darauf, die Ausgangsauflösung auf VGA 1024 x 768 einzustellen. -
Seite 13: Hauptfenster
Hauptfenster Nachdem Sie die erforderlichen Kabel angeschlossen haben, schaltet sich GV-IP Decoder Box Series / GV-Pad Mini ein. -
Seite 14: Netzwerk Einrichten
4. Netzwerk einrichten Standardmäßig wird GV-IP Decoder Box Series / GV-Pad Mini per DHCP-Server ohne weitere Einstellungen automatisch eine IP-Adresse zugewiesen. Befolgen Sie zum Ändern der IP-Adresse in eine feste Adresse die nachstehenden Schritte. Hinweis: Standardmäßig wird GV-IP Decoder Box Series / GV-Pad Mini bei Verbindung mit dem LAN ohne DHCP-Server eine statische IP-Adresse zugewiesen: 192.168.0.100. -
Seite 15: Ip-Geräte Dem Raster Der Echtzeitanzeige Zufügen
5. IP-Geräte dem Raster der Echtzeitanzeige zufügen Stellen Sie vor Beginn sicher, dass alle IP-Geräte oder GV-Mobile Server in demselben LAN wie GV-IP Decoder Box Series / GV-Pad Mini sind. 5.1 IP-Geräte über automatische Suche zufügen 1. Klicken Sie auf der Hauptseite auf das Symbol Kamera / IPCam-Suche 2. - Seite 16 6. Ziehen Sie ein IP-Gerät aus der Kameraliste auf das Raster und legen Sie diese dort ab. Sie können mehrere Kameras gleichzeitig wählen, indem Sie im oberen Bereich auf Mehrere Kameras wählen klicken. 7. Passen Sie die Anzeigeanordnung von Kameras an, indem Sie mit der rechten Maustaste auf die Kamera klicken und auf Nach oben schieben oder Nach unten schieben klicken.
-
Seite 17: Ip-Geräte Manuell Zufügen
5.2 IP-Geräte manuell zufügen Falls Sie das IP-Gerät nicht über die Suchfunktion erkennen können, können Sie es manuell zufügen. 1. Klicken Sie auf das Symbol Kamera / IPCam-Suche auf der Hauptseite und klicken Sie auf das Symbol Kamera zufügen / IPCam . - Seite 18 Protokoll: Wählen Sie bei GV-IP Devices Geovision als Protokoll. Wählen Sie bei Drittanbietergeräten ONVIF oder eines der RTSP-Protokolle. RTSP-Befehl: Geben Sie die RTSP-Verbindung ein, falls Sie über RTSP-Protokolle eine Verbindung zum Gerät herstellen. 3. Klicken Sie auf Speichern. Nun wird das IP-Gerät der Kameraliste zugefügt.
-
Seite 19: Geräte Über Das Gv-Ip Device-Hilfsprogramm Zufügen
Stellen Sie vor Beginn sicher, dass IP-Geräte / Software in demselben LAN sein müssen wie GV-IP Decoder Box Series / GV-Pad Mini. 1. Führen Sie das GV-IP Device-Hilfsprogramm von der GeoVision-Webseite aus. Das Fenster des GV-IP Device-Hilfsprogramms erscheint. Es sucht automatisch nach allen GV-IP Devices in demselben LAN. - Seite 20 3. Geben Sie ID und Kennwort Ihrer GV-IP Decoder Box Series / GV-Pad Mini ein und klicken Sie auf OK. Standard-ID und Kennwort lauten admin. Das Fenster mit Videoverbindungseinstellungen wird angezeigt. 4. Verwenden Sie die Kameraliste-Symbolleiste zum Zufügen, Entfernen oder Konfigurieren einer ausgewählten Kamera in der Kameraliste.
- Seite 21 D. Falls Sie Standard-ID und -Kennwort von zugefügten GV-IP Devices und GV-Mobile Server geändert haben, klicken Sie mit der rechten Maustaste auf den Kanal, wählen Sie Bearbeiten und geben Sie Nutzernamen und Kennwort zur Anmeldung für die Verbindung ein. Standardmäßig lauten Anmelde-ID und Kennwort bei allen GV-IP Devices admin.
-
Seite 22: Echtzeitanzeige Aufrufen
7. Echtzeitanzeige aufrufen Nach Zufügen und Zuweisen von IP-Geräten zum Raster in der Echtzeitanzeige werden die Echtzeitanzeigen der Kamera am Hauptbildschirm angezeigt. Beachten Sie, dass die Auflösung des zugefügten Gerätes geringer sein muss als die nachstehend für jeden Bildschirmabschnitt ausgelistete maximale Auflösung. Wenn die Geräteauflösung die maximal unterstützte Auflösung übersteigt, verbindet sich GV-IP Decoder Box Series / GV-Pad Mini stattdessen mit Stream 2 des Gerätes. -
Seite 23: Firmware Aktualisieren
8. Firmware aktualisieren GeoVision veröffentlicht regelmäßig Firmware-Aktualisierungen auf der Webseite. Sie können Firmware lokal auf einem USB-Laufwerk oder einer SD-Karte aktualisieren. Kopieren Sie die Firmware-Datei in das Stammverzeichnis eines USB-Laufwerks oder einer SD-Karte. Stecken Sie das Speichergerät in GV-IP Decoder Box Series / GV-Pad Mini.
