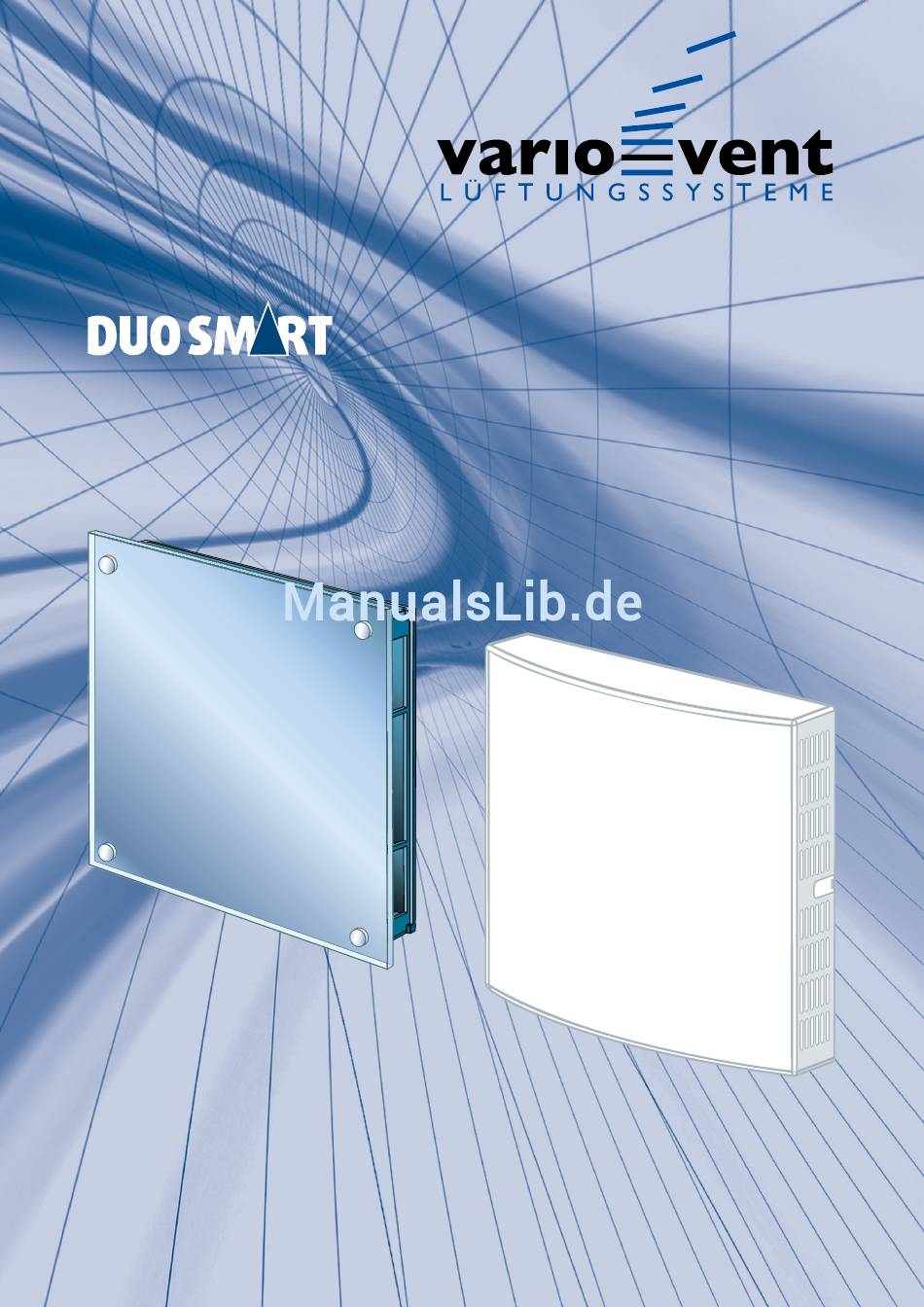

- Seite 1 InstallatIonsanleItung X-Serie...
- Seite 2 Dieses Handbuch ist dem Nutzer zu übergeben. Einfache Bedienung und flüsterleiser Betrieb zeichnen dieses Produkt aus. 2. Lieferumfang 1 x Lüftungsgerät Vario-Vent DUO-Smart oder DUO-Smart Spot 1 x Abdeckplatte (Innen) 1 x Innenhaube Kunststoff oder Glasoptik 2 x Filter G3 Schrauben und Dübel...
-
Seite 3: Sicherheitshinweise
Wissen benutzt zu werden, Sie benötigen eine 230 Volt Strom versorgung. es sei denn, sie werden durch eine für ihre Die Nutzung des Vario-Vent Duo-Smart ist Sicherheit zuständige Person beaufsichtigt nur mit eingesetzten Originalfiltern zulässig. oder erhielten von ihr Anweisungen, wie das Diese sind regelmäßig zu reinigen bzw. -
Seite 4: Installation
Durch den Einsatz der Zusatzmaßnahmen, zum Beispiel auch Schallschutzmontageschaum (nicht quellend) und vollflächiger Verschäumung (Bitte weitere Informationen bei der Technik- abteilung von Vario-Vent einholen) kann eine deutliche Verbesserung bzw. Erhöhung der Normschallpegeldifferenz erreicht werden. Die maßgebende Verbesserung ist letztlich vom gesamten Bauteil (Fenster, Wand, WDVS) der Richtung der eingesetzten Lüftungsgeräte auf bzw. -
Seite 5: Wartung & Pflege
5. Wartung/Pflege 5.1 Filter reinigen mit Kunststoffhaube Filterhalter seitlich herausziehen und Filter trocknen lassen. Staubfilter entnehmen. Filter und Filterhalter wieder einsetzen. Den Filter können Sie unter klarem Wasser reinigen. Innenhaube inklusive Luftschlitze mit einem feuchten Tuch reinigen. Innenhaube wieder aufstecken, dabei rechts und links auf die Kerben drücken. - Seite 6 Wasser reinigen. 5.3 Reinigen des Wärmetauschers „großer Service“ Innenabdeckung entfernen. Filterhalter und Filter entnehmen. Mittels Vario-Vent DUO-Smart Reinigungsspray für Wärmetauscher (Artikelnummer 652016) reinigen. Filterhalter und Filter sowie Abdeckung aufbringen. Für Druckfehler keine Haftung. alle technischen Daten sind Werksangaben! technische Änderungen vorbehalten!
-
Seite 7: Montage
6. Montage 6.1 Montage Blendrahmen für Kunststoffhaube Der Blendrahmen wird mit der Abdeckplatte montiert. 6.2 Verschließen der Innenab deckung mit Kunststoffhaube Hinweis: dem Gerät liegen bei Ausliefe- rung 4 Verschlussklappen für die innere Blende zum luftdichten Verschluss des Gerätes bei. Um den Luftwechsel zu stoppen: Klappen von außen seitlich in die Innenhaube vor die Lüftungsschlitze stecken. -
Seite 8: Gewährleistung
8. Prüfprotokoll/PIN © Vario-Vent Lüftungssysteme GmbH | Interpark 9 | D-76877 Offenbach/Queich Tel. 0 63 48/9 59 61-80 | Fax 0 63 48/9 59 61-81 | www.vario-vent.de | info@vario-vent.de Für Druckfehler keine Haftung. alle technischen Daten sind Werksangaben! technische Änderungen vorbehalten!
