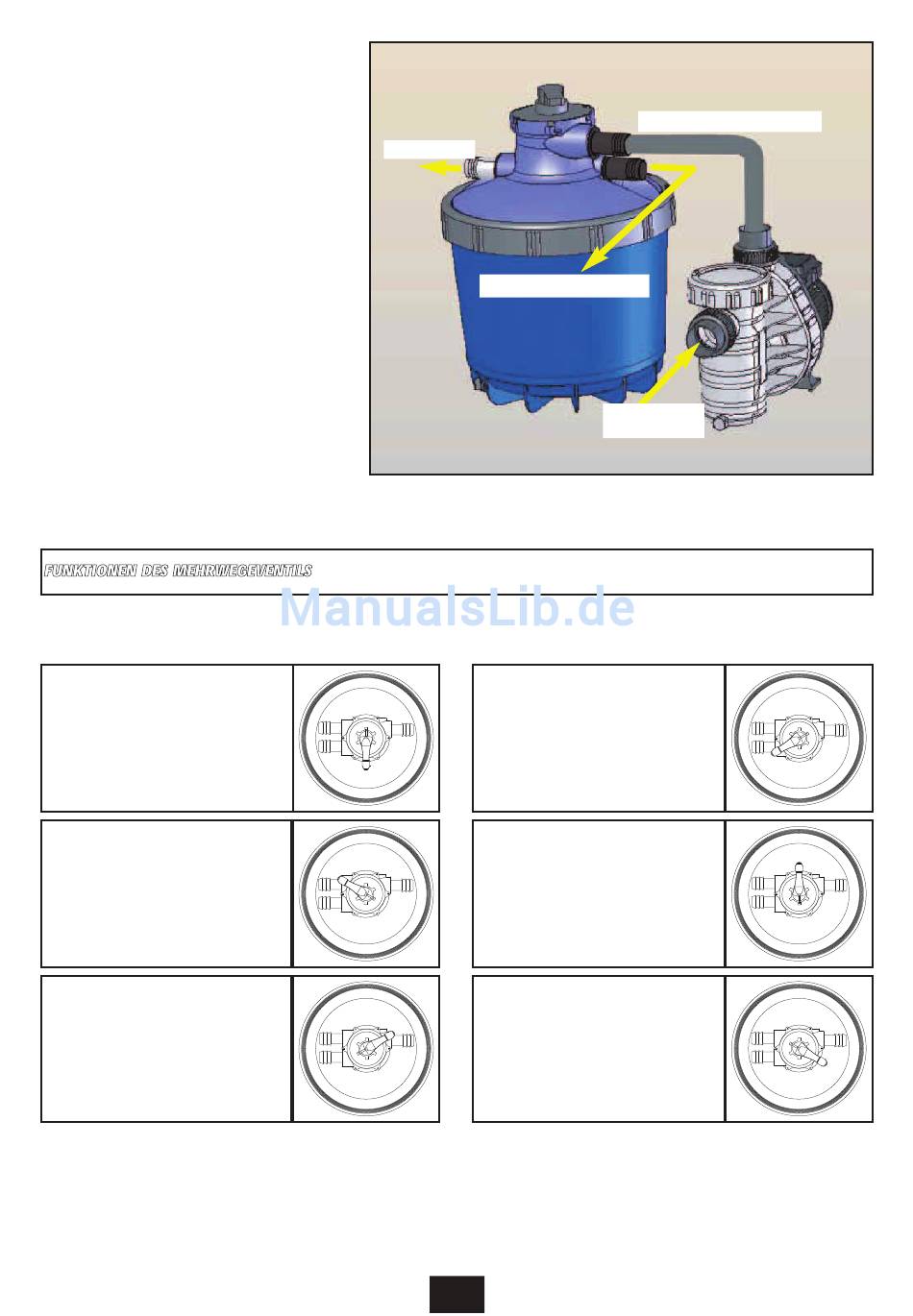

Verbinden Sie den Filter mit Pumpe,
Wassereintritt-
entsprechend dem nebenstehenden
Diagramm.
Drücken Sie die Rohre in die
gerippten Anschlüsse bis zur Nabe
(Erhebung), welche den Arretierpunkt
markiert. Der Entleerungs-Anschluss
ist
transparent,
sodass
Kontrollfenster für die Feststellung von
Trübungen dient.
Die Wasserdichtheit der Anschlüsse
wird mithilfe der mitgelieferten
Befestigungsschellen sichergestellt.
FUNKTIONEN DES MEHRWEGEVENTILS
AC H T U N G ! U M D I E S T E L L U N G D E S V E N T I L G R I F F S Z U Ä N D E R N , M U S S D I E S E R L E D I G L I C H G E D R E H T
W E R D E N . B I T T E VO R D E M D R E H E N N I C H T N AC H U N T E N D R Ü C K E N .
FILTRATION: Normale Ventilstellung.
Wasser aus der Pumpe fließt von oben
nach unten durch den Filter und zurück
in den Pool.
GESCHLOSSEN: Keine
Wasserzirkulation möglich. Die Pumpe
darf niemals laufen, wenn das Ventil
sich in dieser Position befindet.
KREISLAUF: Wasser aus der Pumpe
wird direkt in den Pool zurückgeleitet,
ohne den Filter zu passieren.
ACHTUNG! VOR ÄNDERUNG DER VENTILPOSITION MUSS DIE PUMPE AUSGESCHALTET WERDEN. DIE NICHTBEACHTUNG
DIESER ANWEISUNG KANN ZU ERNSTHAFTEN SCHÄDEN BEI DER PUMPE UND DER AUFHEBUNG ALLER
DIESBEZÜGLICHEN GARANTIELEISTUNGEN FÜHREN.
und
-ablauf,
er
als
Entleerung
Gefilterter Wasserablauf
ENTLEERUNG: Wasser aus der Pumpe
fließt direkt zur Entsorgungsleitung,
ohne den Filter zu passieren.
RÜCKSPÜLUNG: Wasser aus der
Pumpe fließt von unten nach oben
durch den Filter und wird dann zur
Entsorgungsleitung gelenkt. Dabei
werden die Schmutzablagerungen im
Filter entfernt.
SPÜLUNG: Wasser aus der Pumpe
fließt von oben nach unten durch den
Filter und wird zur Entsorgungsleitung
gelenkt.
