Inhaltszusammenfassung für Ista Breeze i-200

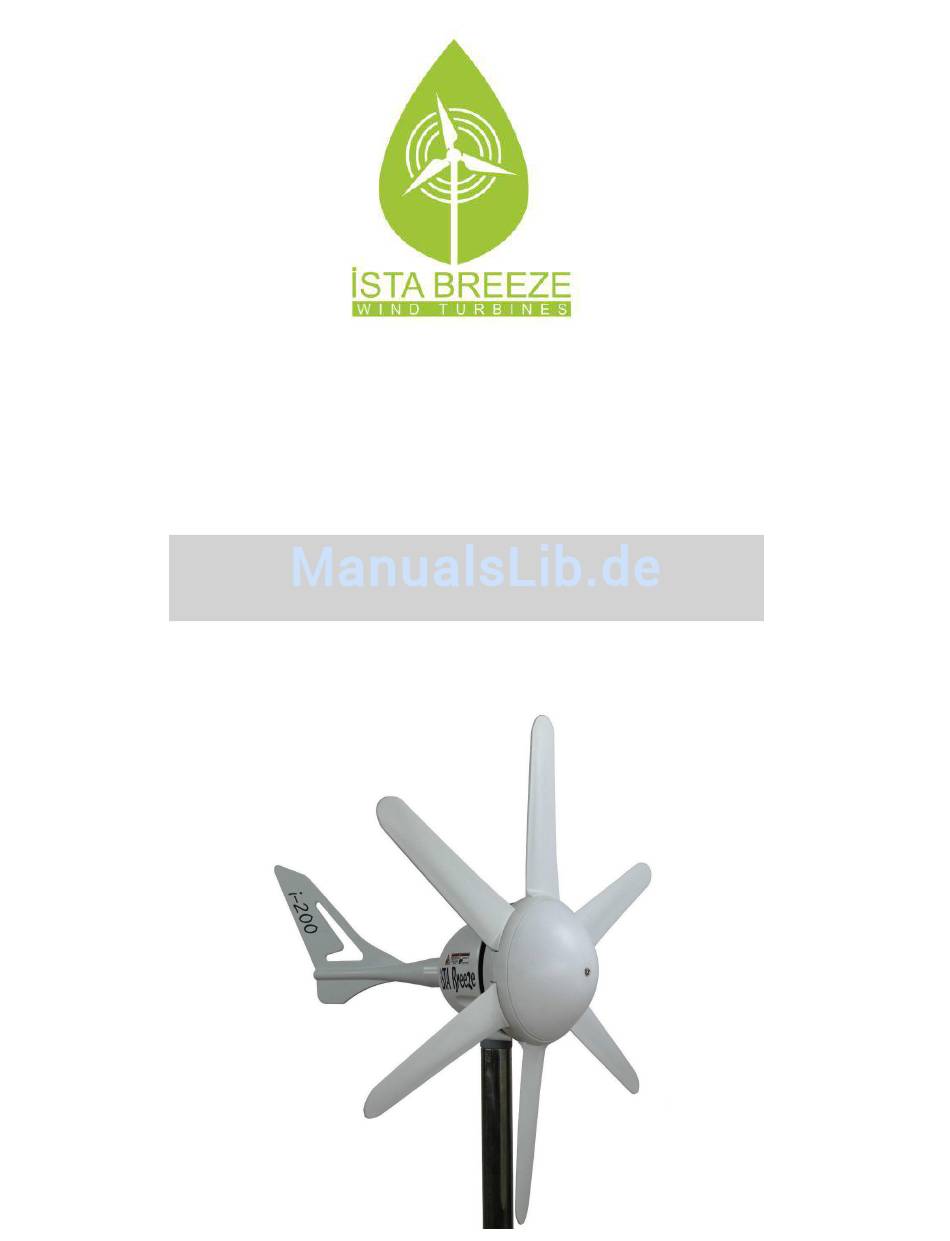

- Seite 1 ORIGINAL- BETRIEBSANLEITUNG - Stets am Einsatzort verfügbar halten - Windgeneratoranlage i-200...
-
Seite 2: Inhaltsverzeichnis
EarthSafe Inhalt Seite VORWORT ..............……………….. 3 WAS HABEN SIE EMPFANGEN ? ................ WAS BENÖTIGEN SIE ZUM ZUSAMMENBAU ? ........STANDORTWAHL DES WINDCHARGERS ..........Allgemeine Überlegungen ............. Aufbau auf einem Boot ............Aufbau auf Land ..…..........7 ZUSAMMENBAU UND INSTALLATION ............... Befestigung des Generators an den Turm .... -
Seite 3: Vorwort
EarthSafe VORWORT Diese Gebrauchsanweisung enthält wichtige Informationen hinsichtlich Ihres istaBreeze Windturbine dessen Installation Betriebes. Bitte heben diese Gebrauchsanweisung als Nachschlagwerk auf. Bitte lesen Sie diese Gebrauchsanweisung vor der Installation und Inbetriebnahme Ihres Windgenerator - Systems gründlich durch. Der istaBreeze i200 Windcharger ist dazu konstruiert, mittels einer Batterienbank (Akku) eine Gleichstromzufuhr für Geräte von 12V , Beleuchtungen etc. -
Seite 4: Was Haben Sie Empfangen
EarthSafe WAS HABEN SIE EMPFANGEN ? 1 Generator 6 Rotorblätter 1 Abdeckung für Generator Bei eventuellen Fehlen oder einer Beschädigung, wenden Sie sich bitte an Ihren Händler oder den Hersteller. WAS BENÖTIGEN SIE FÜR DEN ZUSAMMENBAU ? Werkzeuge ... -
Seite 5: Standortwahl Des Windchargers
EarthSafe STANDORTWAHL DES WINDCHARGERS Allgemeine Überlegungen Der Standort und die Höhe des Befestigungsrohres oder Turmes für Ihre Windturbine ist der Hauptfaktor in der Gesamtleistung Ihres Systems. Der unbehinderte Strom des Windes über Land - und Wasserfläche ist oft gestört von einer Vielzahl von Hindernissen, die Scherwind und Turbulenzen verursachen. -
Seite 6: Aufbau Auf Einem Boot
EarthSafe istaBreeze i200 ist passend für ein Aluminium - oder Edelstahlrohr mit einem Innendurchmesser von of 41mm konstruiert. Der Außendurchmesser darf nicht größer als 48,5 mm sein. “ 16 SWG Geeignete Rohre: Edelstahl 1 “ 10 SWG Aluminium 1 Wir schlagen Ihnen folgende Befestigungen vor, die Sie je nach Vorliebe oder Standortbedingungen wählen können :... -
Seite 7: Aufbau Auf Land
EarthSafe Aufbau auf Land Der istaBreeze i200 ist so konstruiert, daß er über einem Aluminium, Stahl- oder Edelstahrohr mit einem Innendurchmesser von 41mm paßt. Der Außendurchmesser darf nicht größer als 48,5 mm sein. Das Standrohr muß in einem Betonfundament verankert werden. Und die Tiefe der Verankerung sollte Gesammtrohrlänge ausmachen. -
Seite 8: Zusammenbau Und Installation
EarthSafe ZUSAMMENBAU UND INSTALLATION DES WINDCHARGERS Befestigung der Rotorblätter (Abb.8) 1. Legen Sie den Generator mit der Wickelkernseite (Nabe) auf eine flache Oberfläche. Rotorblätter, wie es in 2. Legen Sie die Abbildung (Abb.8) dargestellt wird. Rotorblätter können nur in dieser Position befestigt werden. -
Seite 9: Befestigung Des Generators An Den Turm
EarthSafe Befestigung des Generators an den Abb.9 Turm (Abb.9) 1. Den Turmadapter kann bestellt werden und paßt in die istaBreeze Tower mit einem Innendurchmesser von 47mm. Oder beachten Sie ( Aufbau auf Land) 2. Bohren Sie vier Löcher mit einem Durchmesser von 10,5mm in das Befestigungsrohr (ca.20mm... -
Seite 10: Batterien
EarthSafe BATTERIEN Batterien für den Freizeitgebrauch und professionellen Anwendung sind speziell entworfen für gute Leistung hinsichtlich Phasen Ladens/ Entladens. Abb.10 Batterien stellen den wichtigsten Teil Ihres Total = 12v Batterieladesystems dar und sollten je 120Ah 1440Wh nach Ihren Ladebedarf ausgewählt werden. -
Seite 11: Kabelspezifikation
EarthSafe KABELSPEZIFIKATION Das Kabel, das für den Anschluß des Windgenerators Batterien verwendet wird, sollte gemäß der Tabelle 1 ausgewählt werden. Die Anwendung Kabellänge Kabelgröße eines kleineren Kabels als das in der (mm²) Tabelle Empfohlene wird die Leistung des 12 Volt Ladesystems reduzieren. -
Seite 12: Verdrahtungsschema
EarthSafe VERDRAHTUNGSSCHEMA I 200 12 von 15 Originalbetriebsanleitung iSTA-Windgeneratoranlage 16.12.2016 I00... -
Seite 13: Betriebnahme
EarthSafe BETRIEBNAHME Bevor Sie den Windgenerator hochziehen und anmontieren, überprüfen Sie, daß : 1. Alle abschließenden mechanischen Kontrollen durchgeführt worden sind. 2. Das Kabel nicht eingeklemmt ist. 3. Alle elektrischen Anschlüsse richtig befestigt und sicher sind. Der Windgenerator kann jetzt in Position gebracht werden. ... -
Seite 14: Inspektion Und Instandhaltung
EarthSafe INSPEKTION UND INSTANDHALTUNG Der istaBreeze i200 bedarf keiner planmäßigen Instandhaltung, aber eine jährliche Inspektion sollte durchgeführt werden, um den allgemeinen Zustand der Anlage zu überwachen. Vor der Überprüfung sollte die Turbine entweder auf den Boden gesenkt werden oder festgebunden werden, um den Generator daran zu hindern, sich zu drehen. Um den Generator daran zu hindern sich zu drehen, befolgen Sie bitte den unten beschriebenen Arbeitsgang :... - Seite 15 EarthSafe SAVE ENERGY SAVE PLANET iSTA Breeze Serkan Ürüt Riemenstr. 31 DE-74906 Bad Rappenau 0049-07264-8899740 www.istabreeze.com © ISTA Breeze – Vervielfältigung – auch auszugsweise - nicht gestattet Originalbetriebsanleitung iSTA-Windgeneratoranlage 16.12.2016 I00...
