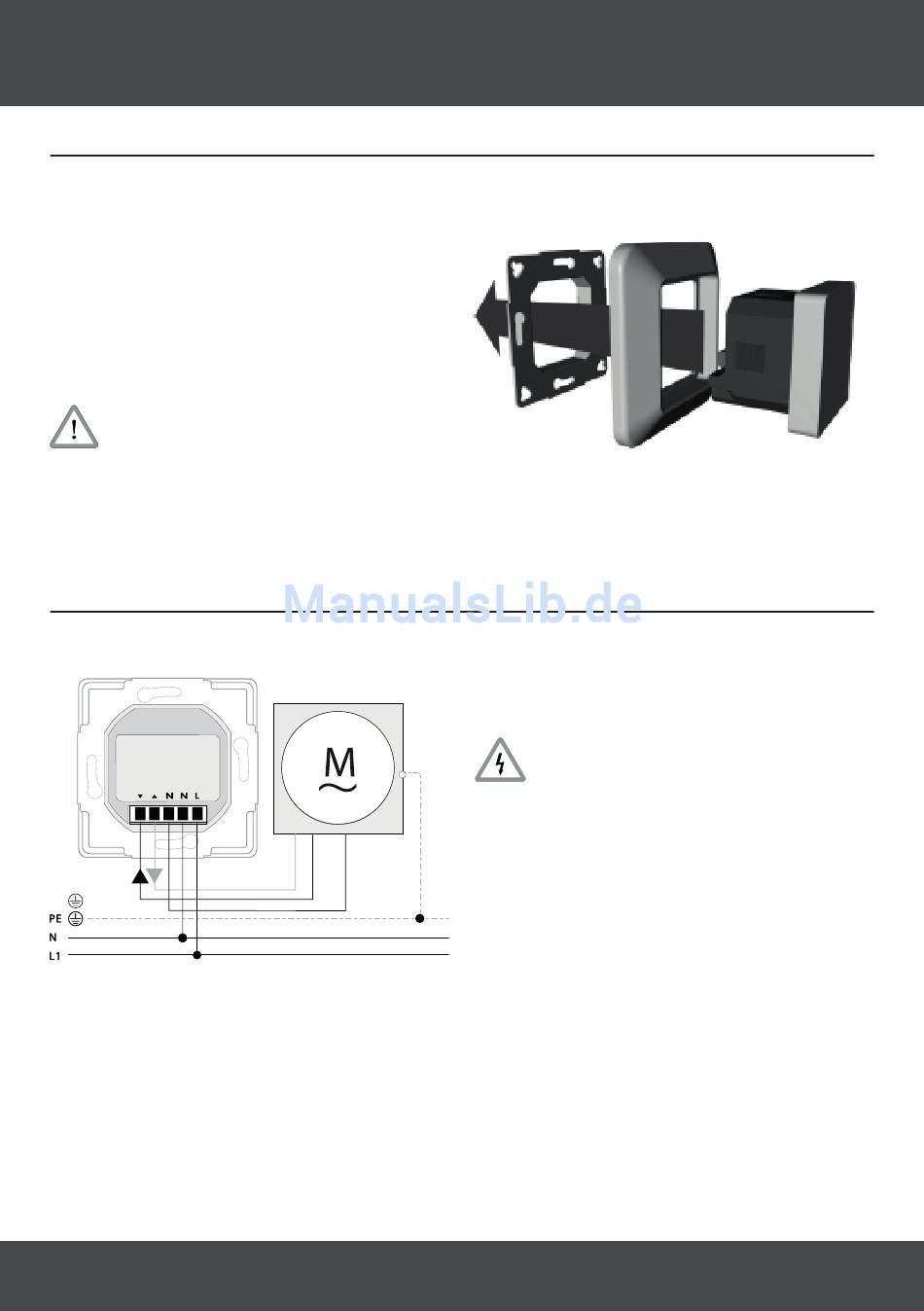

Installationsanleitung

Montage
• Drücken Sie zunächst das Uhrmodul inklusive Netzteil aus
dem inneren Tragrahmen und dem Außenrahmen
(halten Sie hierzu den Außenrahmen seitlich fest und drü-
cken Sie mit den Daumen von hinten gegen das Netzteil).
• Befestigen Sie nun zuerst den Tragrahmen in einer
geeigneten Unterputzdose. Diese erhalten Sie im gut
sortierten Fachhandel oder bei www.rolloscout.de.
• Installieren Sie nun die Anschlüsse gemäß dem unten
abgebildeten Anschlussplan.
Achten Sie beim Anschluss darauf, dass sich
der Außenrahmen bereits auf dem Uhrmodul
befinden muss.
• Drücken Sie nach der erfolgten Elektroinstallation das
Uhrmodul inklusive Außenrahmen einfach in den zuvor
installierten Tragrahmen.

Anschluss

schwarz
braun
blau
4
Bei allen Arbeiten an elektrischen Anlagen besteht
Lebensgefahr durch Stromschlag.
• Der Netzanschluss des Rohrmotors und alle
Arbeiten an elektrischen Anlagen dürfen nur
durch eine zugelassene Elektrofachkraft nach den
Anschlussplänen in dieser Anleitung erfolgen.
• Führen Sie alle Montage- und Anschlussarbeiten
im spannungsfreien Zustand aus.
