A
:
UFBAUBESCHREIBUNG
Dezentrales Wärmerückgewinnungsgerät für Wandeinbau aus NOVAplex.
_________________________________________________________________________________________

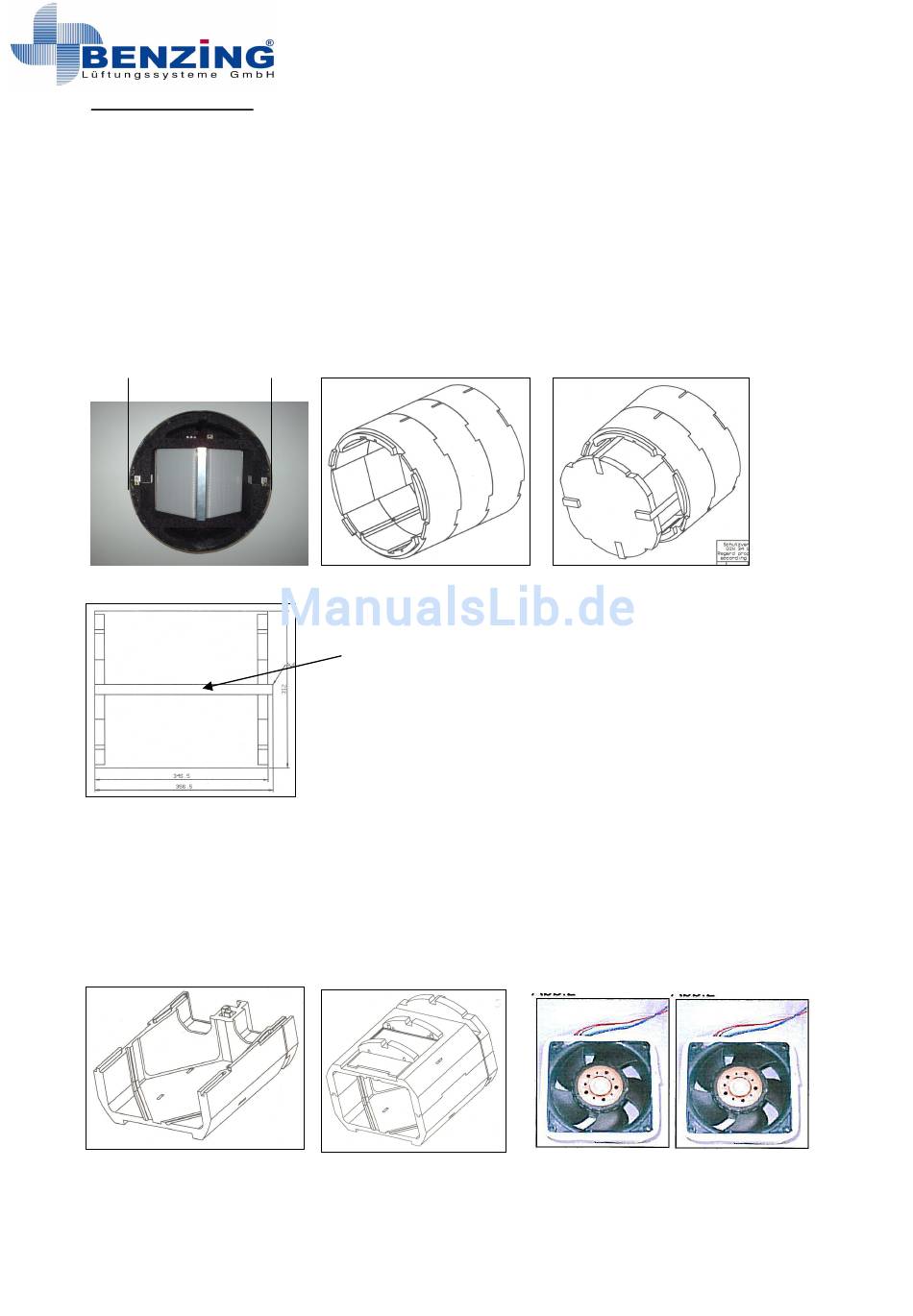

1. Wanddurchführung rund mit NOVAplex EPP. Die Wanddurchführung ist ringförmig und aufsteckbar auf-
gebaut. (Kernbohrung mit 355 mm Durchmesser) siehe Abb.1 und 2. Die Mindestlänge besteht aus drei
Ringen a 111,5 mm (Gesamtlänge von 334,5 mm). Je nach Wandstärke kann zusätzlich ein Ring aufgesetzt
werden, der problemlos auf die gewünschte Länge abgeschnitten werden kann. Wenn man die Wandstärke
334,5 mm unterschreitet, muss an der Außenseite mit einem Edelstahl-Ausgleichrahmen, der auf die ge-
wünschte Länge maßgefertigt wird, gearbeitet werden. Die Wanddurchführung „Rund" wird für die Roh-
baumontage mit einem Styroporkreuz zur Verstärkung im Rohr und mit zwei Styropor-Putzdeckeln innen
und außen zur Schmutzverhinderung ausgeliefert. Für den einfachen Einbau der Wanddurchführung ist
am Styropor-Innendeckel die Bezeichnung OBEN und eine waagerechte Auflage für die Wasserwaage im
Styroporteil ausgeformt (siehe Abb. 3 + 4).
Abb.1
<—
350 —>
Abb. 4
2. Ventilatoreneinsatz mit Aluminium-Kreuz-Wärmetauscher bestehend aus:zwei Halbschalen
(Material NOVAplex EPP) und einem Netzanschluss (siehe Abb. 5+6), zwei Gleichspannungsmoto-
ren DC 22V (Abb.7),zwei Edelstahl-Außen-Verschlüsse elektrisch angetrieben mit Fliegenschutzgit-
ter (Abb. 8), Alu-Kreuzwärmetauscher (Abb. 9), zwei Filter-G4 (Abb. 10) für Zu- und Abluft, Steuer-
platine, Steckverbindung E-Anschluss 230V/50Hz, Innenabdeckung aus Kunststoff PS (RAL 9016)
(Abb. 11) Edelstahl - Außenabdeckung und vier V2A Befestigungsschrauben (Abb. 12).
Abb. 5
Abb.2
Auflage
Abb. 6
Seite : 8
Abb. 3
Abb. 7
