RITTO
Beschreibung • Montage • Inbetriebnahme • Bedienung
04/2008 / Id.-Nr. 400 233 598
Hinweis:
Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen
Hinweise in der aktuellen Ausgabe des TwinBus System-Handbuches.
Bestimmungsgemäße Verwendung
Das Gerät darf nur in geschlossenen Räumen und nur als Funk-Signalgerät in Verbindung
mit TwinBus Türsprechanlagen und Videosystemen verwendet werden
Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen oder bestimmungsfrem-
den Gebrauch entstehen.
Gerätebeschreibung
Das Funk-Signalgerät empfängt Funktelegramme eingelernter Funk-Sendeeinheiten der
TwinBus Türsprechanlagen und Videosysteme. Wenn eine TwinBus Innensprechstelle mit
Sendeeinheit angeklingelt wird, ertönt ein Rufton und/oder ein Blitzlicht blinkt.
Technische Daten
Frequenz:
Modulation:
Funkkanäle:
Reichweite:

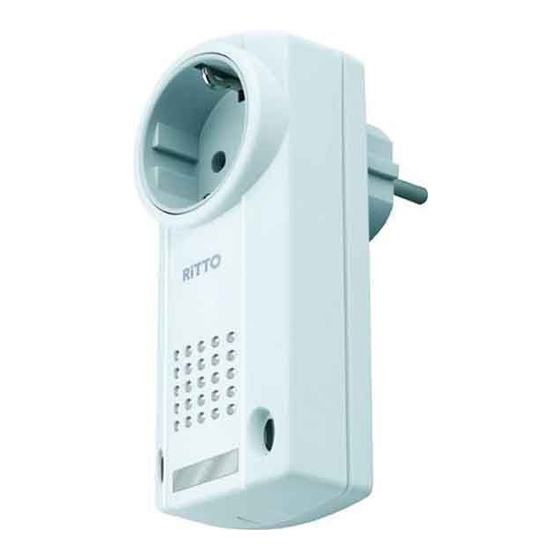

Funk-Signalgerät
Lieferumfang
1. Funk-Signalgerät
2. Bedienungsanleitung
01024-0
868,30 MHz
FSK
1
im Freien: ca. 100 m, im Gebäude: ca. 30 m
Art.-Nr. 1 7950
1
Werbung
Inhaltszusammenfassung für ritto 1 7950
- Seite 1 RITTO Funk-Signalgerät Art.-Nr. 1 7950 Beschreibung • Montage • Inbetriebnahme • Bedienung 04/2008 / Id.-Nr. 400 233 598 Hinweis: Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen Hinweise in der aktuellen Ausgabe des TwinBus System-Handbuches. Bestimmungsgemäße Verwendung Das Gerät darf nur in geschlossenen Räumen und nur als Funk-Signalgerät in Verbindung mit TwinBus Türsprechanlagen und Videosystemen verwendet werden...
- Seite 2 Funk-Signalgerät Betriebsspannung: 230 V AC / 50 Hz Stromaufnahme: max. 7 mA Schutzklasse: Schutzart: IP 20 Betriebstemperatur: -20°C bis +60°C Max. relative Luftfeuchte: Netzausgang: Steckdose (nicht schaltbar) Max. Kontaktbelastung: 16 A / 230 V AC Maße (HxBxT) in mm: 122 x 50 x 38,3 (Gehäuse) Gewicht: ca.
- Seite 3 Funk-Signalgerät Inbetriebnahme Sendercodes einlernen Tätigkeit Ergebnis Blinken und akustisches Signal zur Tasten 5 s gedrückt halten Bestätigung 1 7656 00 1 7656 00 RiTT O Aufleuchten, akustisches Signal zur oder oder Blinken und Bestätigung Erlöschen akustisches Signal zur Taste links kurz drücken der LEDs und Bestätigung Sendercodes löschen...
- Seite 4 Funk-Signalgerät Ruftonlautstärke ändern / Blitzlicht ein- und ausschalten Tätigkeit Ergebnis Ruftonlautstärke ändert sich Blitzlicht schaltet an Taste rechts länger als 1 s gedrückt halten und ab Hinweis: Wenn das Gerät lautlos geschaltet ist, leuchtet die rechte Taste. Eingehende Rufe werden nur noch optisch signalisiert. Wurde eine Ruftonwiederholung von weniger als 30 Sekunden eingestellt, blinkt das Blitzlicht ca.
