Eltako S2U12DDX-UC Bedienungsanleitung

D
23 200 901 - 4

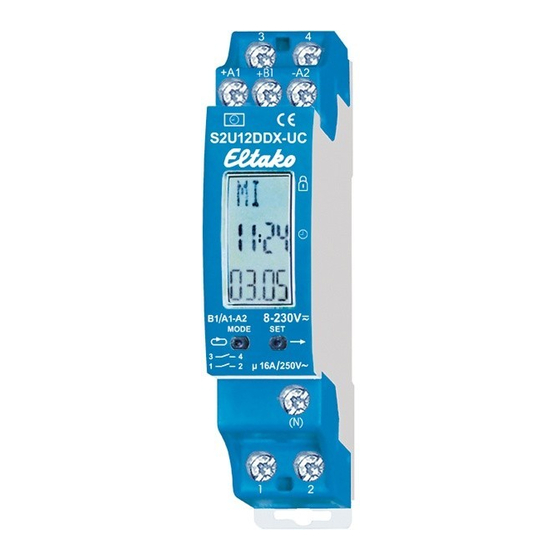

Schaltuhr S2U12DDX-UC
mit Display
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte: Jahresmittelwert <75%.
2-Kanal-Schaltuhr. 1+1 Schließer poten-
zialfrei 16 A/250 V AC. Mit Astro-Funktion.
Stand-by-Verlust nur 0,03-0,4 Watt.
Reiheneinbaugerät für Montage auf
Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18 mm breit,
58 mm tief.
Mit der patentierten Eltako-Duplex-
Technologie (DX) können die normaler-
weise potenzialfreien Kontakte beim
Schalten von 230 V-Wechselspannung
50 Hz trotzdem im Nulldurchgang schal-
ten und damit den Verschleiß drastisch
reduzieren. Hierzu einfach den N-Leiter
an die Klemme (N) und L an 1(L)
und/oder 3(L) anschließen. Dadurch
ergibt sich ein zusätzlicher Stand-by-
Verlust von nur 0,1 Watt.
Bis zu 60 Schaltuhr-Speicherplätze
werden frei auf die Kanäle verteilt.
Mit Datum und automatischer
Sommerzeit/Winterzeit-Umstellung.
Gangreserve ohne Batterie ca. 7 Tage.
Jeder Speicherplatz kann entweder mit
der Astro funktion (automatisches
Schalten nach Sonnenaufgang bzw.
-Untergang), der Ein schalt- und
Ausschaltzeit oder einer Impuls schaltzeit
(bei welcher ein Impuls von 2 Sekunden
ausgelöst wird) belegt werden. Die Ein-
bzw. Ausschaltzeit Astro kann bis zu
± 2 Stunden verschoben werden und
zusätzlich kann ab der Fertigungswoche
19/2012 eine von den Sonnenwenden
beeinflusste Zeitverschiebung von bis zu
± 2 Stunden eingegeben werden.
S ( )
± 2 Stunden eingegeben werden.
Mit Steuereingang (+A1) für Zentralsteuer-
ung EIN oder AUS mit Priorität.
Versorgungsspannung und Steuerspann-
ung für die Zentralsteuerung 8..230V UC.
Die Einstellung der Schaltuhr erfolgt mit
den Tasten MODE und SET und eine
Tastensperre ist möglich.
Sprache einstellen: Nach jedem Anlegen
der Versorgungsspannung kann inner-
halb von 10 Sekunden mit SET die
Sprache gewählt und mit MODE bestätigt
werden. D = deutsch, GB = englisch,
F = französisch, IT = italienisch und
ES = spanisch. Anschließend erscheint
die Normalanzeige: Wochentag, Uhrzeit,
Tag und Monat.
Schnelllauf: Bei den nachfolgenden
Einstellungen laufen die Zahlen schnell
hoch, wenn die Eingabetaste länger ge-
drückt wird. Loslassen und erneut länger
Drücken ändert die Richtung.
Uhrzeit einstellen: MODE drücken und
danach bei PRG (Programm) mit SET
die Funktion UHR suchen und mit MODE
auswählen. Bei S mit SET die Stunde
wählen und mit MODE bestätigen.
Ebenso bei M wie Minute verfahren.
Datum einstellen: MODE drücken und
danach bei PRG mit SET die Funktion
DAT suchen und mit MODE auswählen.
Bei J mit SET das Jahr wählen und mit
MODE bestätigen. Ebenso bei M wie
Monat und T wie Tag verfahren.
Als letzte Einstellung in der Reihenfolge
blinkt MO (Wochentag). Dieser kann mit
SET eingestellt und mit MODE bestätigt
werden.
Standort einstellen (sofern die Astro-
Funktion gewünscht wird): Eine Liste
deutscher Städte finden sie am Ende der
Bedienungsanleitung. MODE drücken
und danach bei PRG mit SET die
Funktion POS suchen und mit MODE
auswählen. Bei BRT mit SET den Breiten-
grad wählen und mit MODE bestätigen.
Ebenso bei LAE den Längengrad wählen
und mit MODE betätigen. Nun bei GMT
mit SET die Zeitzone wählen und mit
MODE bestätigen. Sofern gewünscht,
kann nun bei WSW (Wintersonnenwende)
und SSW (Sommersonnenwende), für
beide Kanäle gemeinsam, eine Zeitver-
schiebung von bis zu ± 2 Stunden ein-
gegeben werden.
Handschaltung EIN oder AUS mit
Priorität: MODE drücken und danach bei
PRG mit SET die Funktion INT suchen
und mit MODE auswählen. Bei KNL mit
SET den Kanal 1 oder 2 wählen und mit
MODE bestätigen. Nun kann mit SET
zwischen AUT (Automatik), EIN oder
AUS gewechselt werden. Nach der
Bestätigung mit MODE wechselt ggf. die
Schaltstellung des gewählten Kanals.
Soll der Schaltzustand wieder automa-
tisch wechseln, wenn ein Zeitprogramm
aktiv wird, muss anschließend wieder
AUT (Automatik) gewählt werden. Wird
MODE bei einer der Bestätigungen län-
ger als 2 Sekunden gedrückt, wird die
Änderung gespeichert und es erscheint
die Normalanzeige.
Sommer/Winterzeit-Umstellung: MODE
drücken und danach bei PRG mit SET
die Funktion SWZ suchen und mit MODE
auswählen. Nun kann mit SET zwischen
EIN und AUS gewechselt und mit MODE
bestätigt werden. Wurde EIN gewählt,
erfolgt die Umschaltung automatisch.
Zentralsteuerung EIN oder AUS mit
Priorität im Automatik-Betrieb (AUT):
MODE drücken und danach bei PRG
(Programm) mit SET die Funktion ZEA
suchen und mit MODE auswählen. Nun
kann mit SET zwischen ZE und ZA ge-
wechselt und mit MODE bestätigt werden.
Zufallsmodus ein-/ausschalten: MODE
drücken und danach bei PRG mit SET
die Funktion ZUF suchen und mit MODE
auswählen. Mit SET auf EIN (ZUF+) oder
AUS (ZUF) stellen und mit MODE bestäti-
gen. Bei eingeschaltetem Zufallsmodus
werden alle Schaltzeitpunkte aller
Kanäle zufällig um bis zu 15 Minuten
verschoben. Einschaltzeiten auf früher
und Ausschaltzeiten auf später.
Tastensperre einschalten: MODE und
SET gemeinsam kurz drücken und bei
LCK mit SET verriegeln. Dies wird durch
einen Pfeil neben dem Schlosssymbol
angezeigt.
Tastensperre ausschalten: MODE und
SET gemeinsam 2 Sekunden drücken
und bei UNL mit SET entriegeln.
Schaltuhrprogramme eingeben: MODE
drücken und bei PRG mit MODE die
Speicher platz-Auswahl wählen und mit
SET einen der 60 Speicherplätze von
P01 bis P60 suchen und mit MODE be-
stätigen. Belegte Speicher plätze können
deaktiviert werden indem mit SET von
stätigen. Belegte Speicher plätze können
deaktiviert werden, indem mit SET von
AKT+ auf AKT umgeschaltet wird. AKT+
mit MODE bestätigt lässt nacheinander
mit SET und MODE die Eingaben EIN,
AUS und IMP (für Impuls-Schaltzeit von
2 Sekunden), Kanalnummer KNL, TIM in
Stunden S und Minuten M, Sonnen-
untergang SUG, Sonnen aufgang SAG
und aktive Wochentage von MO bis SO
zu. Mit SET wird jeweils geändert und
mit MODE bestätigt. Nach der SO-
Bestätigung ist der Speicherplatz voll-
ständig eingegeben. Wird MODE bei
einer der Bestätigungen länger als
2 Sekunden gedrückt, werden die ver -
änderten Werte gespeichert und es
erscheint die Normalanzeige. 20 Sek-
unden nach der letzten MODE- bzw.
SET-Betätigung springt das Programm
automatisch in die Normal anzeige zu-
rück. Ein nicht vollständig eingegebener
Speicherplatz wird nicht gespeichert.
Eine automatische Plausibilitätsprüfung
wird durchgeführt, wenn vor oder nach
einer Astro-Programmierung (SAG od.
SUG) eine Zeit-Programmierung (TIM)
für den identischen Kanal eingegeben
wird. In der Plausibilitätsprüfung wird
überprüft, ob durch die jahreszeitliche
Verschiebung die Schaltfunktion Astro-
Zeit überhaupt ausgeführt werden muss.
Für die Plausibilitätsprüfung muss immer
die EIN-Funktion in dem Programmplatz
vor der AUS-Funktion programmiert wer-
den. Ist eine Plausibilitätsprüfung nicht
gewünscht, z.B. bei einer Kombination
aus einer Astro-Programmierung und
einer Zeit-Programmierung am nächsten
Tag, muss zwischen einer Astro-
Programmierung und einer Zeit-
Programmierung ein Programmplatz
freigelassen oder die AUS-Funktion vor
der EIN-Funktion programmiert werden.
Damit eingegebene Programme auch
rückwirkend sofort ausgeführt werden,
muss die Versorgungsspannung aus-
und eingeschaltet werden.
Programmbeispiele:
P01/EIN/KNL1/TIM/7:50/MO+:
Das Licht auf Kanal 1 schaltet montags
um 7:50 ein.
P02/AUS/KNL1/TIM/8:50/MO+:
Das Licht auf Kanal 1 schaltet montags
um 8:50 aus.
