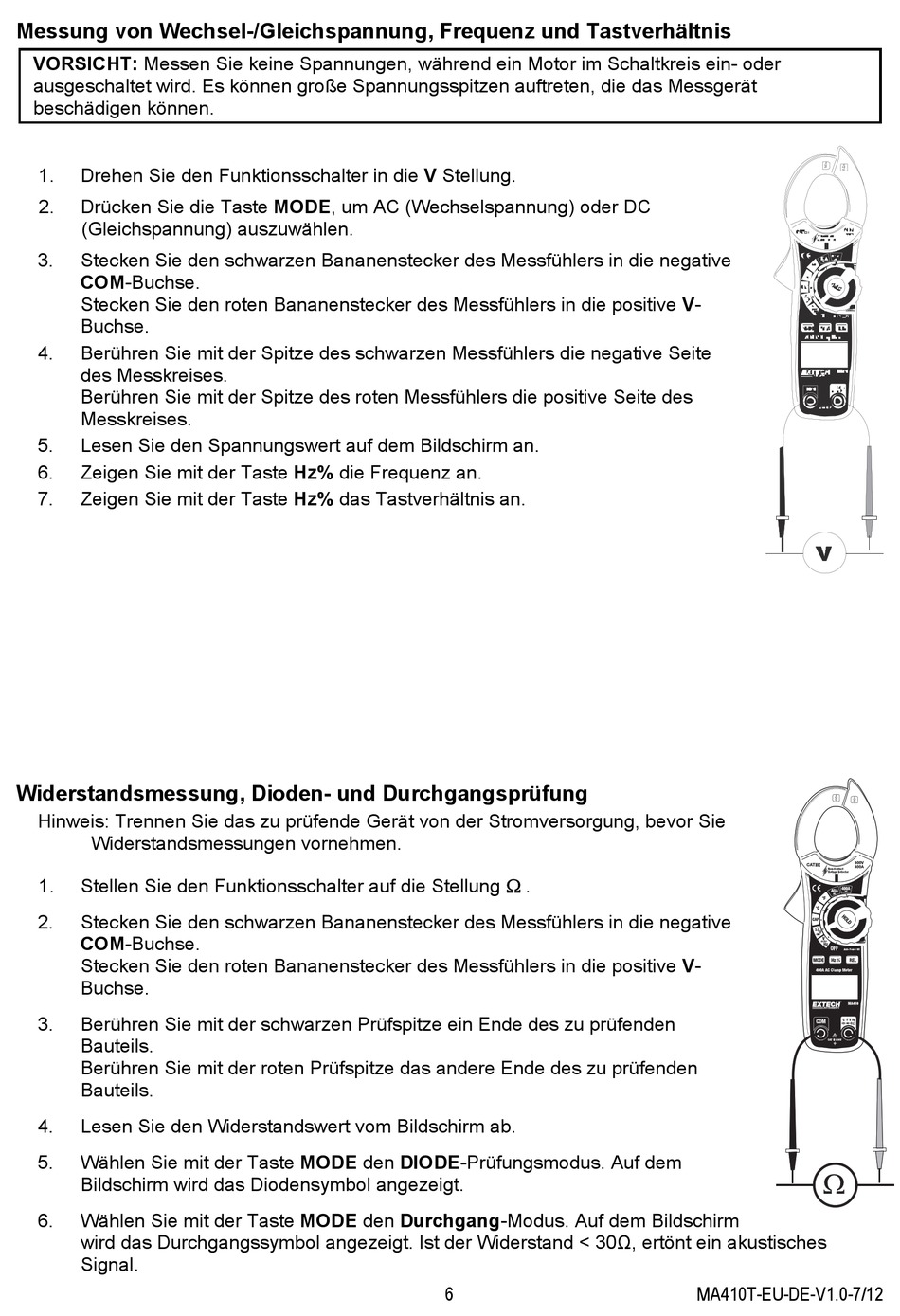

Messung von Wechsel-/Gleichspannung, Frequenz und Tastverhältnis
VORSICHT: Messen Sie keine Spannungen, während ein Motor im Schaltkreis ein- oder
ausgeschaltet wird. Es können große Spannungsspitzen auftreten, die das Messgerät
beschädigen können.
1. Drehen Sie den Funktionsschalter in die V Stellung.
2. Drücken Sie die Taste MODE, um AC (Wechselspannung) oder DC
(Gleichspannung) auszuwählen.
3. Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse.
Stecken Sie den roten Bananenstecker des Messfühlers in die positive V-
Buchse.
4. Berühren Sie mit der Spitze des schwarzen Messfühlers die negative Seite
des Messkreises.
Berühren Sie mit der Spitze des roten Messfühlers die positive Seite des
Messkreises.
5. Lesen Sie den Spannungswert auf dem Bildschirm an.
6. Zeigen Sie mit der Taste Hz% die Frequenz an.
7. Zeigen Sie mit der Taste Hz% das Tastverhältnis an.
Widerstandsmessung, Dioden- und Durchgangsprüfung
Hinweis: Trennen Sie das zu prüfende Gerät von der Stromversorgung, bevor Sie
Widerstandsmessungen vornehmen.
Stellen Sie den Funktionsschalter auf die Stellung .
1.
2. Stecken Sie den schwarzen Bananenstecker des Messfühlers in die negative
COM-Buchse.
Stecken Sie den roten Bananenstecker des Messfühlers in die positive V-
Buchse.
3. Berühren Sie mit der schwarzen Prüfspitze ein Ende des zu prüfenden
Bauteils.
Berühren Sie mit der roten Prüfspitze das andere Ende des zu prüfenden
Bauteils.
4. Lesen Sie den Widerstandswert vom Bildschirm ab.
5. Wählen Sie mit der Taste MODE den DIODE-Prüfungsmodus. Auf dem
Bildschirm wird das Diodensymbol angezeigt.
6. Wählen Sie mit der Taste MODE den Durchgang-Modus. Auf dem Bildschirm
wird das Durchgangssymbol angezeigt. Ist der Widerstand < 30Ω, ertönt ein akustisches
Signal.
6 MA410T-EU-DE-V1.0-7/12
