Inhaltszusammenfassung für Omni i-R Multi Send

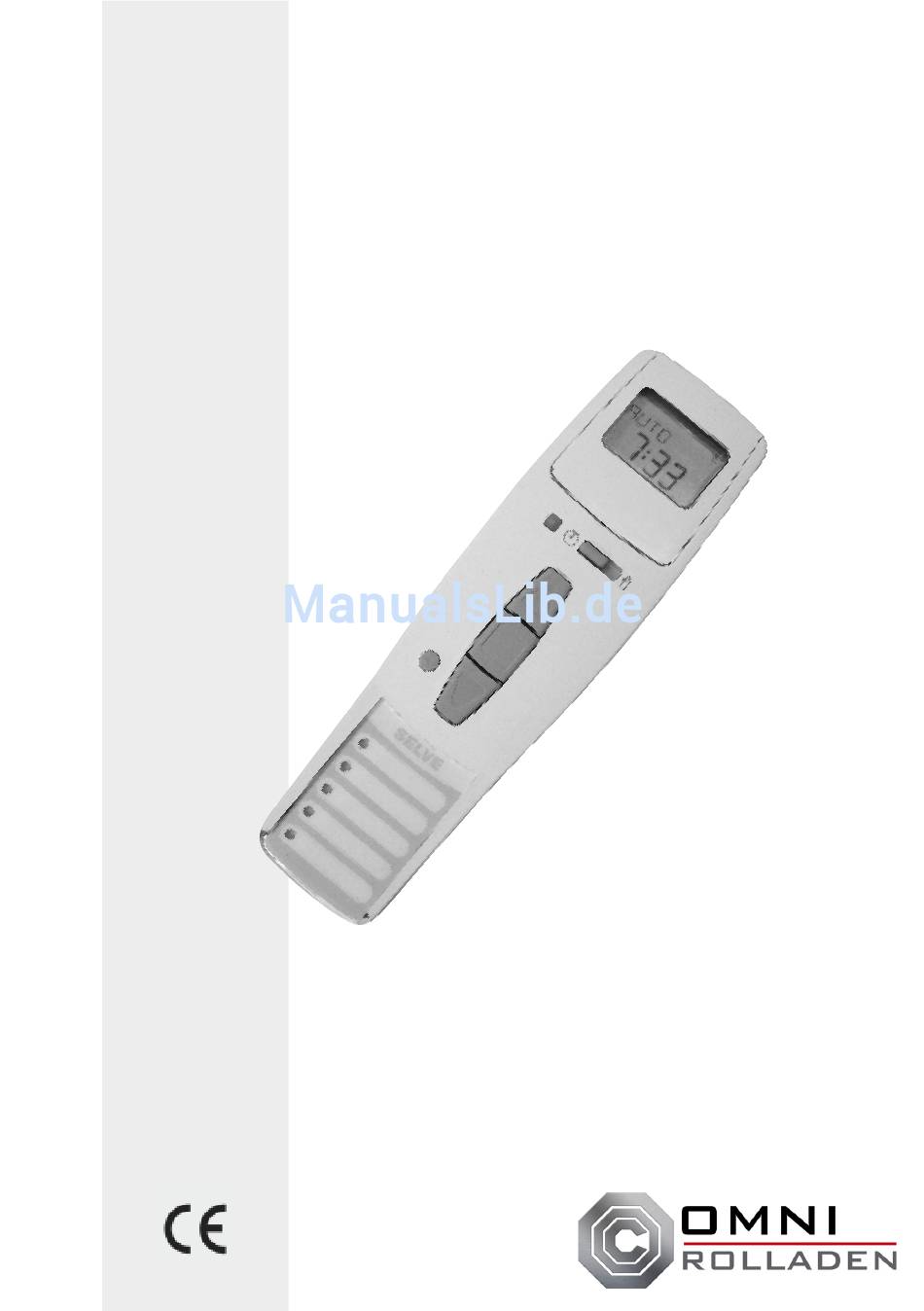

- Seite 1 Anleitung i-R Multi Send...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise............. ..5 Anzeige und Tasten..............6 Allgemeine Informationen ........... ..7 Bestimmungsgemäße Verwendung........7 Montage................. ..8 Inbetriebnahme...............9 Werkseinstellungen..............9 Erklärungen der Funktionen / Begriffe ....... 10 Allgemeines................11 Menü ZEIT/DATUM..............12 Menü PROGRAMM..............12 Menü EINSTELLEN..............14 Menü FUNKTIONEN...............16 Programmieren...............17 STANDBY-BETRIEB (Übersicht der Menü-Optionen).....17 ZEIT/DATUM (Zeit und Datum einstellen)........17 PROGRAMM ASTRO ABEND (Anheben, Startzeit,... - Seite 4 Inhaltsverzeichnis FUNKTIONEN ROLLLADEN/JALOUSIE, EXPERTENBETRIEB, INBETRIEBNAHME (Auswahl der Art vom Vorhang, Datum der ersten Inbetriebnahme)......25 Programmieren des Sendegeräts........26 1.) Programmieren des Sendegeräts...... 26 1.1) Inbetriebnahme beim Kunden......26 1.2) Programmieren von weiteren Sendern... 27 1.3) Löschen des Speichers vom Sender....28 Programmieren der Mittelposition und der Lüftungsposition......
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise • Ausschließlich in trockenen Räumen verwenden. • Ausschließlich originelle Teile SELVE verwenden. • Sich von der unmittelbaren Reichweite der Wichtig! Geräte fernhalten. • Kinder von Steuergeräten fernhalten. • Im jeweiligen Land geltende Vorschriften einhalten. • Verbrauchte Akkus umweltgerecht entsorgen. -
Seite 6: Anzeige Und Tasten
Anzeige und Tasten Anzeige und Tasten Schiebeschalter - Manueller / Taste Taste Taste Automatischer OBEN STOPP UNTEN Akku-kammer Betrieb Kontrollleuchten für Gruppe Kontrollleuchte Gruppentaste für Senden Programmiertaste /PROG Tasten des Bedienpaneels unter der Abdeckung Taste OK Taste Taste ZURÜCKSETZEN Taste Taste MENU Anzeigesymbole... -
Seite 7: Allgemeine Informationen
Zeit (MEZ) dient zur Steuerung des Empfängers am Morgen mit der eingestellten Startzeit und am Abend um Astro-Zeit (beim Sonnenuntergang). Jederzeit ist die manuelle Bedienung des Geräts i-R Multi Send möglich. Durch die zugeordneten Kanäle ermöglicht es i-R Multi Send bis zu 5 einzeln oder gemeinsam zu steuern. -
Seite 8: Montage
Montage Montage Hinweis: Es ist darauf zu achten, dass das Steuergerät nicht in der Nähe von Metalloberflächen und in der Reichweite der Magnetfelder eingebaut und betrieben ist. Die Metalloberflächen oder metallische Scheiben, die sich auf der Linie des Funksignals befinden, können wesentlich die Reichweite beschränken. Funksender, die mit der gleichen Frequenz betrieben werden, können Empfangsstörungen verursachen. -
Seite 9: Inbetriebnahme
• SOMMER/WINTER EIN (ON) FUNKTIONEN: • ROLLLADEN, EXPERTENBETRIEB AUS (OFF) Hinweis: Nach dem Drücken der Taste ZURÜCKSETZEN (mit dem Kugelschreiber oder mit einem ähnlichen Gegenstand) werden die Werkseinstellungen des Geräts i-R Multi Send wiederhergestellt. Ausnahme: Option Menü Funktionen, Sprachenauswahl und Stadtauswahl... -
Seite 10: Erklärungen Der Funktionen / Begriffe
Erklärungen der Funktionen / Begriffe Erklärungen der Funktionen / Begriffe Allgemeines Schiebeschalter - Manueller / Automatischer Betrieb In der Stellung des Schiebeschalters, die für den manuellen Betrieb steht, werden die Bewegungsbefehle ausgeführt, die manuell (z.B. OBEN, STOPP, UNTEN durch Drücken der Tasten) ausgelöst sind. - Seite 11 Standby-Zustand zu gehen. Die aktuell angezeigten Parameter werden nicht gespeichert. Hinweis: Solle sich das Gerät i-R Multi Send im Programmierbetrieb befinden und die Tasten über den Zeitraum von mehr als 1 Minute nicht bedient sind, geht die Schaltuhr automatisch in den Stanby-Betrieb.
-
Seite 12: Menü Zeit/Datum
Erklärungen der Funktionen / Begriffe Menü ZEIT/DATUM In der Option werden Zeit und Datum eingestellt. Menü PROGRAMM In der Option Menü PROGRAMM kann man zwei verschiedene Schaltzeiten einstellen ASTRO ABEND INDIVIDUELL ASTRO ABEND Die Funktion steuert das Anheben nach der eingestellten Schaltzeit. Absenken nach der Astro-Funktion INDIVIDUELL Die Funktion steuert das Anheben und Absenken nach den... - Seite 13 Erklärungen der Funktionen / Begriffe EINZELN Die Menü-Option EINZELN ermöglicht es, für jeden Wochentag gesonderte Anhebe- und Absenkzeiten einzustellen. SPERRE Die Funktion verhindert das zu frühe Anheben und Absenken des Rollladens durch die Funktion Astro Abend Beispiel: Astro-Zeit 17:00 Uhr Sperre 19:30 Uhr Der Rollladen wird vor 19:30 Uhr nicht abgesunken.
-
Seite 14: Menü Einstellen
Erklärungen der Funktionen / Begriffe MENÜ EINSTELLEN Die Menü-Option EINSTELLEN umfasst die nachstehenden Möglichkeiten: • URLAUB • MITTELPOSITION • LÜFTUNG/UMDREHUNG • PROG (ENDPOSITION, MITTELPOSITION, LÜFTUNG/UMDREHUNG) • Sprachenauswahl (POLNISCH) • ASTRO VERSCHIEBUNG • Stadtauswahl (WARSZAWA) • LÄNGE Nur beim aktiven • BREITE EXPERTENBETRIEB •... -
Seite 15: Astro Verschiebung
Erklärungen der Funktionen / Begriffe LÜFTUNG/UMDREHUNG Die Lüftungs-/Umdrehungsposition ist eine beliebig ausgewählte Position eines Rollladens/einer Jalousie zwischen seiner/ihrer Unter- und Oberendposition. Die Funktion ermöglicht es, den Rolllladen, beginnend von der Unterendposition, zu einer Position anzuheben, in dem die Lochung der Profile für Lüftung vorhanden ist. Bei den Jalousien erfolgt die Umdrehung von Lamellen. -
Seite 16: Menü Funktionen
Erklärungen der Funktionen / Begriffe Stadtauswahl (WARSZAWA bei der Einstellung für die Sprache POLNISCH) Die Stadtauswahl ist wegen der Astro-Funktion wichtig. Hier ist eine Stadt auszuwählen, die Ihrem Wohnort nah liegt. LÄNGE/BREITE/ZEITZONE (nur beim aktiven EXPERTENBETRIEB) Die geographischen Koordinaten werden z.B. mit dem Atlas bestimmt. -
Seite 17: Programmieren
Programmieren Programmieren STANDBY-BETRIEB (Übersicht der Menü-Optionen) STANDBY-BETRIEB FUNKTION ZEIT/DATUM EINSTELLEN 1. MENÜ-Taste drücken. Es erscheint die Aufschrift . 2. Für die Auswahl der weiteren Menü-Optionen die Tasten +/- drücken. 3. Die Taste MENÜ drücken, um wieder in den Standby- Betrieb zu gelangen. ZEIT/DATUM (Zeit und Datum einstellen) ZEIT/DATUM JAHR... -
Seite 18: Absenken, Sonnenuntergang)
Programmieren ASTRO-PROGRAMM ABEND (Anheben, Schaltzeit, Absenken, Sonnenuntergang) ASTRO SPERRE SCHALTZEIT ABEND SPERRE SCHALTZEIT MENÜ-Taste drücken. Für die Auswahl der Menü-Option PROGRAMM die Taste + solange drücken, bis die Aufschrift PROGRAMM erscheint. Mit der OK-Taste bestätigen. Die Taste + solange drücken, bis die Funktion ASTRO ABEND erscheint. -
Seite 19: Individuell (Anheben/Absenken, Schaltzeiten)
Programmieren PROGRAMM INDIVIDUELL (Anheben/Absenken, Schaltzeiten) SCHALTZEIT INDIVIDUELL SCHALTZEIT SCHALTZEIT SCHALTZEIT MENÜ-Taste drücken. Für die Auswahl der Menü-Option PROGRAMM die Taste + solange drücken, bis die Aufschrift PROGRAMM erscheint. Mit der OK-Taste bestätigen. Die Taste + drücken; es erscheint die Funktion INDIVIDUELL. -
Seite 20: Einstellen
Programmieren EINSTELLEN URLAUB (Urlaub AUS/EIN [OFF/ON]) EINSTELLEN Urlaub Fortsetzung OFF/ON 1. MENÜ-Taste drücken. 2. Für die Auswahl der Menü-Option EINSTELLEN die Taste + solange drücken, bis die Aufschrift EINSTELLEN erscheint. 3. Mit der OK-Taste bestätigen. 4. Es erscheint URLAUB, EIN/AUS (OFF/ON). 5. -
Seite 21: Mittelposition, Lüftung/Umdrehung, Prog
Programmieren EINSTELLEN MITTELPOSITION, LÜFTUNG/UMDREHUNG, PROG. ENDPOSITION (Programmieren Zeit/Lage) PROG MITTEL LÜFTUNG Fortsetzung Fortsetzung ENDPOSITION POSITION /UMDREHUNG PROG MITTEL POSITION PROG LÜFTUNG /UMDREHUNG 1. Die Funktion URLAUB wurde bestätigt. Es erscheint die Aufschrift MITTELPOSITION. 2. Mit den Tasten +/- kann man das Anheben und Absenken bis zum Punkt der MITTELPOSITION einstellen. -
Seite 22: Polnisch/Astro Verschiebung (Sprachenauswahl, Astro Abend Verschiebung)
Programmieren EINSTELLEN POLNISCH/ASTRO VERSCHIEBUNG (Sprachenauswahl, Astro Abend Verschiebung) ASTRO Fortsetzung Fortsetzung POLNISCH VERSCHIEBUNG 1. Die Funktion PROG wurde bestätigt. Es erscheint die Aufschrift POLNISCH. 2. Mit den Tasten +/- kann man die gewünschte Bediensprache einstellen. 3. Die Einstellung mit der OK-Taste bestätigen. 4. -
Seite 23: Expertenbetrieb Stadtauswahl (Länge, Breite, Zeitzone)
Programmieren EINSTELLEN EXPERTENBETRIEB Stadtauswahl (LÄNGE, BREITE, ZEITZONE) Fortsetzung Fortsetzung EXPERTENBETRIEB LÄNGE BREITE ZEITZONE 1. Die Funktion ASTRO VERSCHIEBUNG wurde bestätigt. Es erscheint die Stadtauswahl (WARSZAWA). 2. Mit den Tasten +/- kann man die nah gelegene Stadt auswählen. 3. Mit der OK-Taste bestätigen Hinweis: Das Fenster erscheint nur dann, wenn in den Menü- Optionen FUNKTIONEN der EXPERTENBETRIEB als EIN (ON) gesetzt wurde. -
Seite 24: Sommer/Winter
Programmieren EINSTELLEN SOMMER/WINTER (automatische Umstellung Sommer-/Winterzeit) SOMMER/WINTER Fortsetzung EINSTELLEN ON/OFF 1. Die Funktion ZEITZONE wurde bestätigt. Es erscheint die Aufschrift SOMMER/WINTER. 2. Mit den Tasten +/- kann man die Variante SOMMER/WINTER ein- oder ausschalten. 3. Die Auswahl mit der OK-Taste bestätigen. 4. -
Seite 25: Funktionen
Programmieren FUNKTIONEN (nur beim entfernten Bedienpaneel, ausschließlich für das qualifizierte Personal) ROLLLADEN/JALOUSIE, EXPERTENBETRIEB, INBETRIEBNAHME (Auswahl der Art vom Vorhang, Datum der ersten Inbetriebnahme) FUNKTIONEN EXPERTENBETRIEB ROLLLADEN INBETRIEBNAHME /JALOUSIE OFF/ON FUNKTIONEN GESAMTARBEITSZEIT RELAIS 1. MENÜ-Taste drücken. 2. Für die Auswahl der Menü-Option FUNKTIONEN die Taste + solange drücken, bis die Aufschrift FUNKTIONEN erscheint. -
Seite 26: Programmieren Des Sendegeräts
Programmieren des Sendegeräts Programmieren des Sendegeräts Die Hinweise in den Bedienungsanleitungen von Empfängern und von weiteren Sendern sind ebenfalls zu beachten 1.) Programmieren eines Senders 1.1) Inbetriebnahme beim Kunden Sollte kein Sender bisher in den Speicher des Empfängers aufgenommen werden, kann man nach dem Anschluss an das Versorgungsnetz das Programmieren eines beliebigen Senders der Serie Intronic durchführen Gleichzeitig die Tasten OBEN und UNTEN eines... -
Seite 27: Programmieren Von Weiteren Sendern
Programmieren des Sendegeräts 1.2) Programmieren von weiteren Sendern Die Taste PROG eines im Speicher des PROG. Empfängersvorhandenen Sender drücken und 3 Sekunden lang gedrückt halten (warten,bis die Kontrollleuchte für Senden einmal blinkt). Nach diesem Vorgang bleibt der Empfänger über 1 Minute im Standby-Betrieb für das Programmieren. -
Seite 28: Löschen Des Speichers Vom Sender
Programmieren des Sendegeräts 1.3) Löschen des Speichers vom Sender Für die Durchführung des vorliegenden Vorgangs muss die Voraussetzung erfüllt sein, dass mindestens zwei Sender gespeichert sind. Für das Löschen eines Senders hat man die Taste PROG. 3 s. PROG eines in den Speicher des Empfängers aufzunehmenden Sender drücken und 3 Sekunden lang gedrückt zu halten (warten, bis die Kontrollleuchte blinkt einmal). -
Seite 29: Einstellen Der Mittelposition Von Der Oberendposition
Programmieren des Sendegeräts Die Taste STOPP und zusätzlich > 3 s. die Taste UNTEN drücken und die beiden Tasten gedrückt zu halten Nach 3 Sekunden beginnt der Rollladen abzusinken. Nach dem Erreichen der gewünschten Mittelposition ist die Taste STOPP gedrückt zu halten und, sofern dies notwendig ist, die Position mit der Taste OBEN oder UNTEN zu korrigieren. -
Seite 30: Erneutes Programmieren Beim Beschädigten Oder Verlorenen Sender
Programmieren des Sendegeräts 3.) Erneutes Programmieren beim beschädigten oder verlorenen Sender Sollte kein programmierter Sender (Verlust oder Beschädigung) vorhanden sein, hat man Folgendes zu tun: Die Abtrennung vom Versorgungsnetz durchzuführen Für 3 Für 3 Versorgung Für 3 Sekunden Sekunden Sekunden einschalten Versorgung Versorgung... -
Seite 31: Gruppen Aufteilen
Programmieren des Sendegeräts 4.) Gruppen aufteilen Eine Gruppe ist eine Konfiguration von einigen Empfängern, mit denen man über einen Sendekanal steuern kann. Bei Bedarf, eine neue Gruppe zu bilden, für jedem Empfänger einen 3 sec. gesonderten Sender zu zuordnen, hat man die Aufteilung der Gruppe durchzuführen. - Seite 32 Programmieren des Sendegeräts D i e Ta s t e S TO P P d e s programmierten Senders und 9 s. dann zusätzlich die Tasten OBEN und UNTEN drücken. Für den Start der Aufteilung der Gruppe alle drei Tasten über 9 Sekunden gedrückt zu halten (warten, bis die Kontrollleuchte für Senden dreimal blinkt).
-
Seite 33: Austausch Des Akkus
Austausch des Akkus / Technische Daten Austausch des Akkus 1. Die Abdeckung der Akkukammer öffnen. 2. Akkus entnehmen. 3. Neue Akkus einlegen und dabei die Polarität zu beachten. Reinigung Das Gerät ist ausschließlich mit einem feuchten Tuch zu reinigen. Der Einsatz von Reinigungsmitteln ist nicht zu empfehlen, da diese die Oberfläche aus Kunststoff beschädigen können. -
Seite 34: Hilfe Bei Beseitigung Der Betriebsstörungen
Koordinaten nicht sachgerecht Aktivierte Urlaubsfunktion Urlaubsfunktion ausschalten Die Parameter anpassen Aktivierte Funktion der Verschiebung der Verschiebung Das Gerät i-R Multi Send Schiebeschalter Schiebeschalter führt die eingestellten gesetzt auf Auf den Bewegungsbefehle nicht manueller Betrieb automatischer Betrieb Das Gerät i-R Multi Send führt die eingestellten... - Seite 36 OMNIcorp ul.Legionów Piłsudskiego 15 32-800 Brzesko POLAND www.omnicorp.de...
