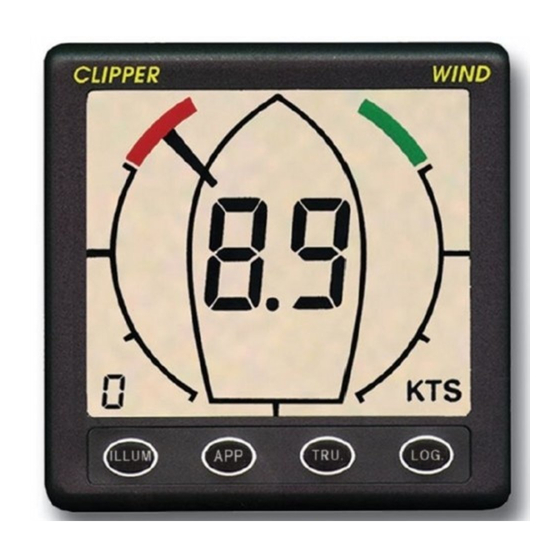

NASA Clipper Wind Bedienerhinweise
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für NASA Clipper Wind
Inhaltszusammenfassung für NASA Clipper Wind
- Seite 1 CLIPPER WIND BEDIENERHINWEISE...
-
Seite 2: Gerät Und Zubehör
1. Gerät und Zubehör Das CLIPPER-WIND wird mit einer Anzeigeeinheit, einer Abdeckplatte, einer Masteinheit und den Anbauteilen geliefert. Das Gerät wird mit 12V betrieben und ist für den Anschluß an das Bordnetz gedacht. 2. Einbau des Displays Testen sie vor dem Einbau des CLIPPER-WIND dessen Funktion. Dazu schließen Sie den Geber an die Anzeigeeinheit an und verbinden diesen mit dem Bordnetz. -
Seite 3: Montage Der Masteinheit
Rückseite angeschlossen. Ein zu langes Kabel sollte nicht gekürzt werden. 4. Inbetriebnahme Nach Einschalten des NASA-CLIPPERS wird automatisch ein interner Testlauf gestartet. Anschließend werden Windrichtung und -geschwindigkeit angezeigt. Zur Anzeige der korrekten Windrichtung muß eine Kalibrierung erfolgen (nur bei der ersten Inbetriebnahme!) - siehe „Justierung der Vorausrichtung“. -
Seite 4: Breite Des Windrichtungszeigers Einstellen
Normalbetrieb gleichzeitig die Tasten DEC und INC drücken. Danach ähnelt die Zeigeranzeige einer Windfahne. Um die Einstellung rückgängig zu machen drücken sie wieder gleichzeitig beide Tasten. 4.3 Grundeinstellungen: Es gibt 2 Möglichkeiten der Grundeinstellungs-Anzeige, die beim NASA-CLIPPER gewählt werden können: Windgeschwindigkeitsdämpfung und Einstellung der Vorausrichtung. „F“... -
Seite 5: Anschluß Einer Tochteranzeige
Die neu ermittelte Vorausrichtung ist gespeichert. Drücken Sie die ILLUM-Taste um den Einstellungs-Modus zu verlassen. 5. Anschluß einer Tochteranzeige Das NASA-CLIPPERS WIND kann durch eine Tochteranzeige erweitert werden . Diese wird direkt an das Hauptgerät angeschlossen (Rückseite). Entfernen Sie bitte dazu vorher die runde Abdeckung. - Seite 6 Diese Bedienerhinweise gelten nur in Verbindung mit dem englischen Original. In Zweifelsfällen gilt die englische Originalversion. www.svb.de...
