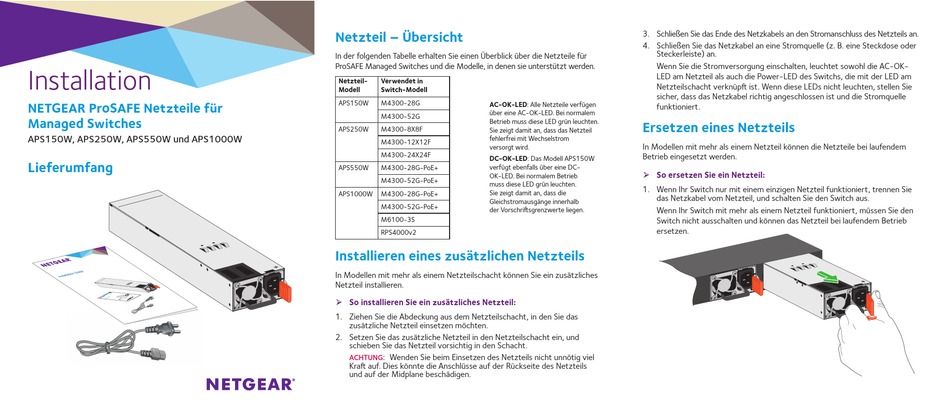

NETGEAR APS150W Kurzanleitung

Installation
NETGEAR ProSAFE Netzteile für
Managed Switches
APS150W, APS250W, APS550W und APS1000W
Lieferumfang
Netzteil – Übersicht
In der folgenden Tabelle erhalten Sie einen Überblick über die Netzteile für
ProSAFE Managed Switches und die Modelle, in denen sie unterstützt werden.
Netzteil- Verwendet in
Modell Switch-Modell
APS150W M4300-28G
AC-OK-LED: Alle Netzteile verfügen
über eine AC-OK-LED. Bei normalem
M4300-52G
Betrieb muss diese LED grün leuchten.
APS250W M4300-8X8F
Sie zeigt damit an, dass das Netzteil
fehlerfrei mit Wechselstrom
M4300-12X12F
versorgt wird.
M4300-24X24F
DC-OK-LED: Das Modell APS150W
verfügt ebenfalls über eine DC-
APS550W M4300-28G-PoE+
OK-LED. Bei normalem Betrieb
M4300-52G-PoE+
muss diese LED grün leuchten.
Sie zeigt damit an, dass die
APS1000W M4300-28G-PoE+
Gleichstromausgänge innerhalb
M4300-52G-PoE+
der Vorschriftsgrenzwerte liegen.
M6100-3S
RPS4000v2
Installieren eines zusätzlichen Netzteils
In Modellen mit mehr als einem Netzteilschacht können Sie ein zusätzliches
Netzteil installieren.
¾ So installieren Sie ein zusätzliches Netzteil:
1. Ziehen Sie die Abdeckung aus dem Netzteilschacht, in den Sie das
zusätzliche Netzteil einsetzen möchten.
2. Setzen Sie das zusätzliche Netzteil in den Netzteilschacht ein, und
schieben Sie das Netzteil vorsichtig in den Schacht.
Wenden Sie beim Einsetzen des Netzteils nicht unnötig viel
ACHTUNG:
Kraft auf. Dies könnte die Anschlüsse auf der Rückseite des Netzteils
und auf der Midplane beschädigen.
3. Schließen Sie das Ende des Netzkabels an den Stromanschluss des Netzteils an.
4. Schließen Sie das Netzkabel an eine Stromquelle (z. B. eine Steckdose oder
Steckerleiste) an.
Wenn Sie die Stromversorgung einschalten, leuchtet sowohl die AC-OK-
LED am Netzteil als auch die Power-LED des Switchs, die mit der LED am
Netzteilschacht verknüpft ist. Wenn diese LEDs nicht leuchten, stellen Sie
sicher, dass das Netzkabel richtig angeschlossen ist und die Stromquelle
funktioniert.
Ersetzen eines Netzteils
In Modellen mit mehr als einem Netzteil können die Netzteile bei laufendem
Betrieb eingesetzt werden.
¾ So ersetzen Sie ein Netzteil:
1. Wenn Ihr Switch nur mit einem einzigen Netzteil funktioniert, trennen Sie
das Netzkabel vom Netzteil, und schalten Sie den Switch aus.
Wenn Ihr Switch mit mehr als einem Netzteil funktioniert, müssen Sie den
Switch nicht ausschalten und können das Netzteil bei laufendem Betrieb
ersetzen.
