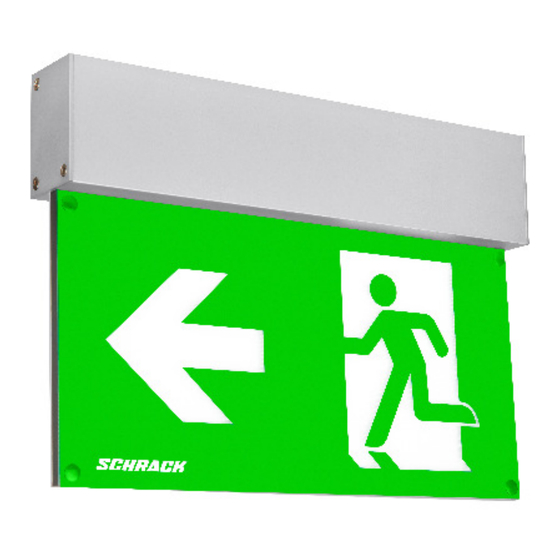

Schrack Technik Design S1 Bedienungsanleitung

Bedienungsanleitung Bedienungsanleitung
Bedienungsanleitung Bedienungsanleitung
Einzelbatterie Rettungszeichenleuchten Design Einzelbatterie Einzelbatterie Einzelbatterie Rettungszeichenleuchten Design Rettungszeichenleuchten Design S1 Rettungszeichenleuchten Design
Technische Daten Technische Daten
Technische Daten Technische Daten
Erkennungsweite: 27m
Netzspannung: 230V 50Hz
Netzanschlussleistung: 6W
Notlichtdauer: 3h
Temperaturbereich: -5° C bis +35° C
Leuchtmittel: LED
Schutzklasse: I
Schutzart: IP 40
Montagearten: Wand (NLS1W003SC), Decke (NLS1D003SC)
optional für NLS1D003SC: Wandauslegermontage, Pendelmontage, Deckeneinbau
Rettungszeichen- Einzelbatterieleuchte gemäß EN 60598-1, EN 60598-2-22, ISO 7010 und EN 1838 mit ein- oder
zweiseitiger Beschriftung. Geeignet für Dauer- oder Bereitschaftsschaltung. Piktogrammset (links, rechts, oben, unten, neutral)
standardmäßig im Lieferumfang enthalten.
Sicherheitshinweise: Sicherheitshinweise:
Sicherheitshinweise: Sicherheitshinweise:
Achtung: Achtung: Achtung: Achtung: Arbeiten am 230V Netz dürfen nur von qualifiziertem Fachpersonal unter Berücksichtigung der landesüblichen
Installationsvorschriften ausgeführt werden. Vor der Montage ist die Netzspannung freizuschalten.
Hinweis: Hinweis: Hinweis: Hinweis: Für die volle Funktionstüchtigkeit einer Einzelbatterieleuchte
muss der Akku mindestens 24 Stunden geladen werden.
Achtung, unbedingt lesen! Achtung, unbedingt lesen! Achtung, unbedingt lesen! Achtung, unbedingt lesen! Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der
Garantieanspruch, Für Folgeschäden, die daraus resultieren, wird keine Haftung übernommen. Diese Bedienungsanleitung
ist vor Inbetriebnahme des Produktes genauestens durchzulesen.
Maßskizze: Maßskizze:
Maßskizze: Maßskizze:
NLS1W003SC
Wichtig: Wichtig: Bitte achten Sie darauf, den Akku nach Vorschrift zu wechseln, da ansonsten Wichtig: Wichtig:
keine Funktion gewährleistet ist. Bei Batteriewechsel alten Akku nicht im Hausmüll
entsorgen! Zur Reinigung keine lösungsmittelhaltigen Reiniger verwenden!
Funktion des Prüftasters Funktion des Prüftasters
Funktion des Prüftasters Funktion des Prüftasters
Prüftaster Prüftaster
Prüftaster Prüftaster
1 Sek. betätigen
3 Sek. betätigen
5 Sek. betätigen
Nochmals 5 Sek. betätigen
15 Sek. betätigen
Fehlermeldungen werden nach Behebung des Fehlers durch einen erneuten Kurztest rückgesetzt.
Schrack Technik GmbH, Seybelgasse 13, A-1230 Wien, www.schrack.at
S1 S1 S1
NLS1D003SC
Grüne LED Zustand
aus Notbetrieb 1Sek.
blinkt Kurztest 30 Sek
blitzt Betriebsdauertest 3h/8h
Je nach Einstellung SW2
aus Dauerprüfung Abbruch
System Reset
Vorbereitung:
Schutzfolien beidseitig abziehen
Bedeutung der LED Anzeige Bedeutung der LED Anzeige
Bedeutung der LED Anzeige Bedeutung der LED Anzeige
Vers. 2016_04
