ashtech ProMark 200 Handbuch Seite 4

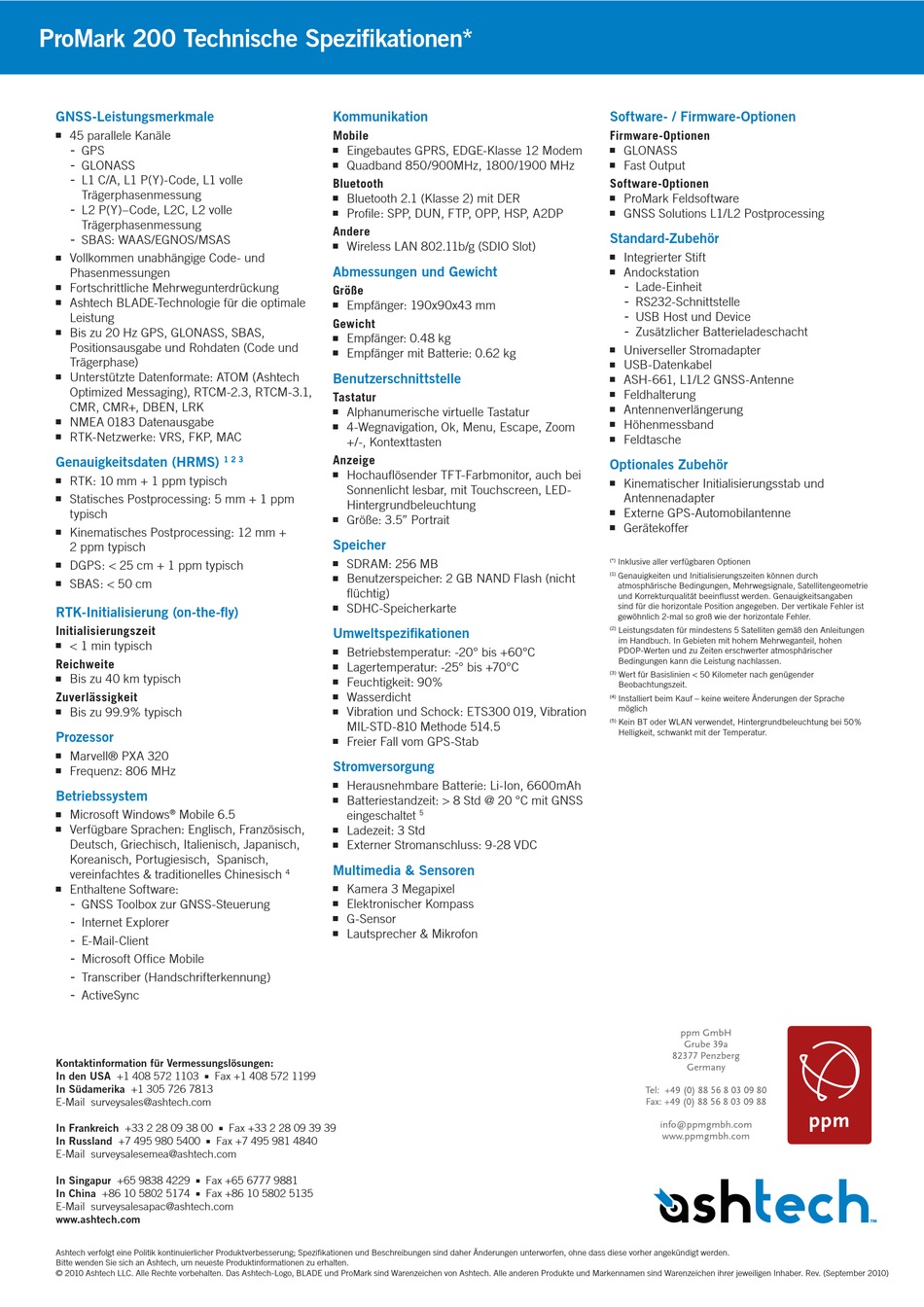

ProMark 200 Technische Spezifikationen*
GNSS-Leistungsmerkmale
45 parallele Kanäle
Q
- GPS
- GLONASS
- L1 C/A, L1 P(Y)-Code, L1 volle
Trägerphasenmessung
- L2 P(Y)–Code, L2C, L2 volle
Trägerphasenmessung
- SBAS: WAAS/EGNOS/MSAS
Vollkommen unabhängige Code- und
Q
Phasenmessungen
Q
Fortschrittliche Mehrwegunterdrückung
Ashtech BLADE-Technologie für die optimale
Q
Leistung
Q
Bis zu 20 Hz GPS, GLONASS, SBAS,
Positionsausgabe und Rohdaten (Code und
Trägerphase)
Q
Unterstützte Datenformate: ATOM (Ashtech
Optimized Messaging), RTCM-2.3, RTCM-3.1,
CMR, CMR+, DBEN, LRK
Q
NMEA 0183 Datenausgabe
Q
RTK-Netzwerke: VRS, FKP, MAC
Genauigkeitsdaten (HRMS)
RTK: 10 mm + 1 ppm typisch
Q
Q
Statisches Postprocessing: 5 mm + 1 ppm
typisch
Q
Kinematisches Postprocessing: 12 mm +
2 ppm typisch
Q
DGPS: < 25 cm + 1 ppm typisch
Q
SBAS: < 50 cm
RTK-Initialisierung (on-the-fly)
Initialisierungszeit
Q
< 1 min typisch
Reichweite
Q
Bis zu 40 km typisch
Zuverlässigkeit
Q
Bis zu 99.9% typisch
Prozessor
Q
Marvell® PXA 320
Frequenz: 806 MHz
Q
Betriebssystem
Microsoft Windows
®
Mobile 6.5
Q
Q
Verfügbare Sprachen: Englisch, Französisch,
Deutsch, Griechisch, Italienisch, Japanisch,
Koreanisch, Portugiesisch, Spanisch,
vereinfachtes & traditionelles Chinesisch
Q
Enthaltene Software:
- GNSS Toolbox zur GNSS-Steuerung
- Internet Explorer
- E-Mail-Client
- Microsoft Office Mobile
- Transcriber (Handschrifterkennung)
- ActiveSync
Kontaktinformation für Vermessungslösungen:
In den USA +1 408 572 1103
Q
In Südamerika +1 305 726 7813
E-Mail surveysales@ashtech.com
In Frankreich +33 2 28 09 38 00
In Russland +7 495 980 5400
Q
E-Mail surveysalesemea@ashtech.com
In Singapur +65 9838 4229
Fax +65 6777 9881
Q
In China +86 10 5802 5174
Fax +86 10 5802 5135
Q
E-Mail surveysalesapac@ashtech.com
www.ashtech.com
Ashtech verfolgt eine Politik kontinuierlicher Produktverbesserung; Spezifikationen und Beschreibungen sind daher Änderungen unterworfen, ohne dass diese vorher angekündigt werden.
Bitte wenden Sie sich an Ashtech, um neueste Produktinformationen zu erhalten.
© 2010 Ashtech LLC. Alle Rechte vorbehalten. Das Ashtech-Logo, BLADE und ProMark sind Warenzeichen von Ashtech. Alle anderen Produkte und Markennamen sind Warenzeichen ihrer jeweiligen Inhaber. Rev. (September 2010)
Kommunikation
Mobile
Q
Eingebautes GPRS, EDGE-Klasse 12 Modem
Q
Quadband 850/900MHz, 1800/1900 MHz
Bluetooth
Q
Bluetooth 2.1 (Klasse 2) mit DER
Profile: SPP, DUN, FTP, OPP, HSP, A2DP
Q
Andere
Wireless LAN 802.11b/g (SDIO Slot)
Q
Abmessungen und Gewicht
Größe
Q
Empfänger: 190x90x43 mm
Gewicht
Q
Empfänger: 0.48 kg
Empfänger mit Batterie: 0.62 kg
Q
Benutzerschnittstelle
Tastatur
Q
Alphanumerische virtuelle Tastatur
Q
4-Wegnavigation, Ok, Menu, Escape, Zoom
+/-, Kontexttasten
Anzeige
1 2 3
Hochauflösender TFT-Farbmonitor, auch bei
Q
Sonnenlicht lesbar, mit Touchscreen, LED-
Hintergrundbeleuchtung
Größe: 3.5" Portrait
Q
Speicher
SDRAM: 256 MB
Q
Q
Benutzerspeicher: 2 GB NAND Flash (nicht
flüchtig)
SDHC-Speicherkarte
Q
Umweltspezifikationen
Betriebstemperatur: -20° bis +60°C
Q
Q
Lagertemperatur: -25° bis +70°C
Q
Feuchtigkeit: 90%
Wasserdicht
Q
Q
Vibration und Schock: ETS300 019, Vibration
MIL-STD-810 Methode 514.5
Freier Fall vom GPS-Stab
Q
Stromversorgung
Q
Herausnehmbare Batterie: Li-Ion, 6600mAh
Q
Batteriestandzeit: > 8 Std @ 20 °C mit GNSS
eingeschaltet
Ladezeit: 3 Std
Q
Q
Externer Stromanschluss: 9-28 VDC
Multimedia & Sensoren
4
Q
Kamera 3 Megapixel
Elektronischer Kompass
Q
Q
G-Sensor
Q
Lautsprecher & Mikrofon
Fax +1 408 572 1199
Fax +33 2 28 09 39 39
Q
Fax +7 495 981 4840
5
Software- / Firmware-Optionen
Firmware-Optionen
Q
GLONASS
Q
Fast Output
Software-Optionen
Q
ProMark Feldsoftware
GNSS Solutions L1/L2 Postprocessing
Q
Standard-Zubehör
Integrierter Stift
Q
Q
Andockstation
- Lade-Einheit
- RS232-Schnittstelle
- USB Host und Device
- Zusätzlicher Batterieladeschacht
Q
Universeller Stromadapter
Q
USB-Datenkabel
ASH-661, L1/L2 GNSS-Antenne
Q
Q
Feldhalterung
Q
Antennenverlängerung
Höhenmessband
Q
Q
Feldtasche
Optionales Zubehör
Q
Kinematischer Initialisierungsstab und
Antennenadapter
Externe GPS-Automobilantenne
Q
Q
Gerätekoffer
(*)
Inklusive aller verfügbaren Optionen
(1)
Genauigkeiten und Initialisierungszeiten können durch
atmosphärische Bedingungen, Mehrwegsignale, Satellitengeometrie
und Korrekturqualität beeinflusst werden. Genauigkeitsangaben
sind für die horizontale Position angegeben. Der vertikale Fehler ist
gewöhnlich 2-mal so groß wie der horizontale Fehler.
(2)
Leistungsdaten für mindestens 5 Satelliten gemäß den Anleitungen
im Handbuch. In Gebieten mit hohem Mehrweganteil, hohen
PDOP-Werten und zu Zeiten erschwerter atmosphärischer
Bedingungen kann die Leistung nachlassen.
(3)
Wert für Basislinien < 50 Kilometer nach genügender
Beobachtungszeit.
(4)
Installiert beim Kauf – keine weitere Änderungen der Sprache
möglich
(5)
Kein BT oder WLAN verwendet, Hintergrundbeleuchtung bei 50%
Helligkeit, schwankt mit der Temperatur.
