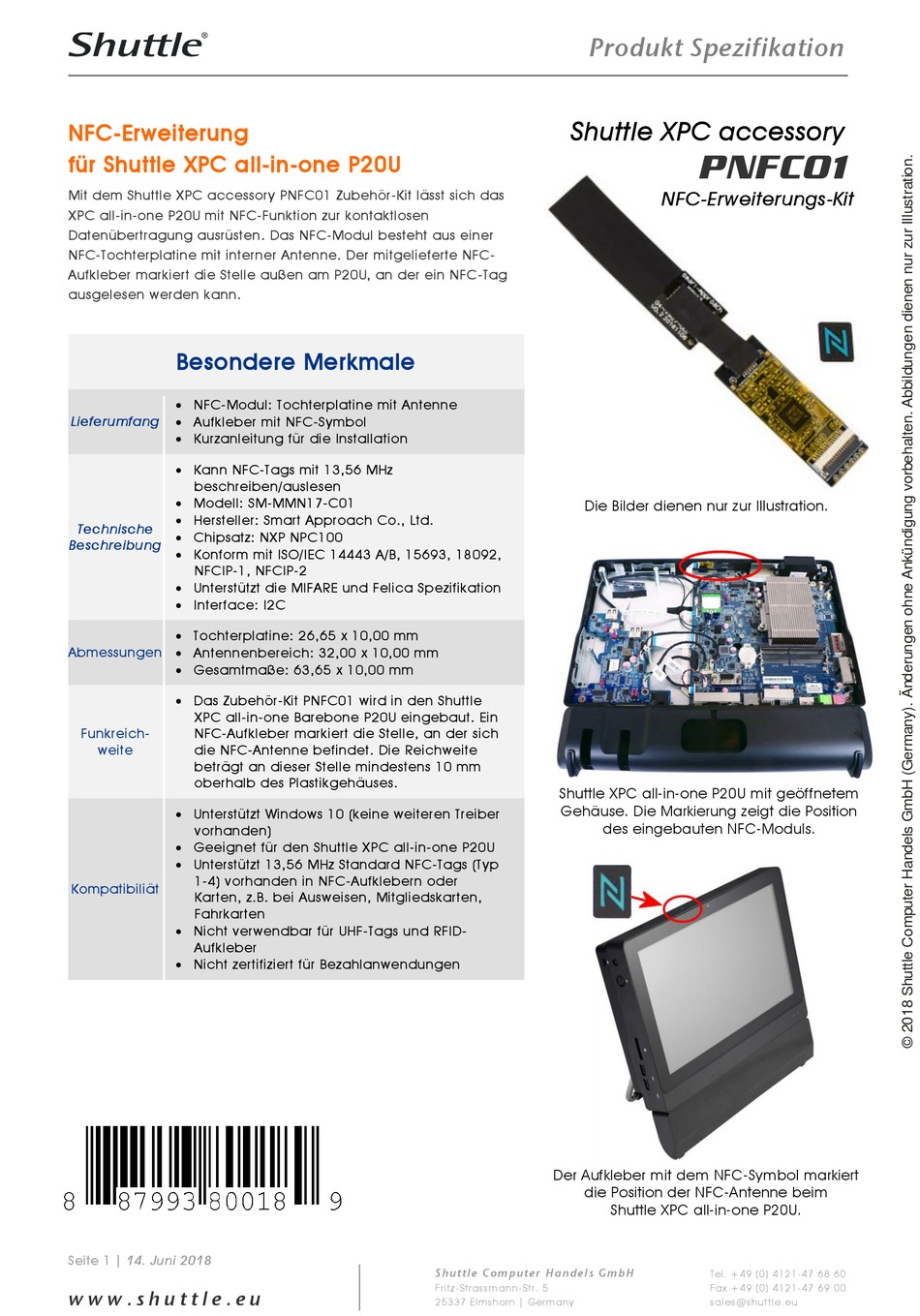

Shuttle PNFC01 Kurzanleitung

NFC-Erweiterung
für Shuttle XPC all-in-one P20U
Mit dem Shuttle XPC accessory PNFC01 Zubehör-Kit lässt sich das
XPC all-in-one P20U mit NFC-Funktion zur kontaktlosen
Datenübertragung ausrüsten. Das NFC-Modul besteht aus einer
NFC-Tochterplatine mit interner Antenne. Der mitgelieferte NFC-
Aufkleber markiert die Stelle außen am P20U, an der ein NFC-Tag
ausgelesen werden kann.
Besondere Merkmale
 NFC-Modul: Tochterplatine mit Antenne
Lieferumfang  Aufkleber mit NFC-Symbol
 Kurzanleitung für die Installation
 Kann NFC-Tags mit 13,56 MHz
beschreiben/auslesen
 Modell: SM-MMN17-C01
 Hersteller: Smart Approach Co., Ltd.
Technische
 Chipsatz: NXP NPC100
Beschreibung
 Konform mit ISO/IEC 14443 A/B, 15693, 18092,
NFCIP-1, NFCIP-2
 Unterstützt die MIFARE und Felica Spezifikation
 Interface: I2C
 Tochterplatine: 26,65 x 10,00 mm
Abmessungen  Antennenbereich: 32,00 x 10,00 mm
 Gesamtmaße: 63,65 x 10,00 mm
 Das Zubehör-Kit PNFC01 wird in den Shuttle
XPC all-in-one Barebone P20U eingebaut. Ein
Funkreich- NFC-Aufkleber markiert die Stelle, an der sich
weite die NFC-Antenne befindet. Die Reichweite
beträgt an dieser Stelle mindestens 10 mm
oberhalb des Plastikgehäuses.
 Unterstützt Windows 10 (keine weiteren Treiber
vorhanden)
 Geeignet für den Shuttle XPC all-in-one P20U
 Unterstützt 13,56 MHz Standard NFC-Tags (Typ
1-4) vorhanden in NFC-Aufklebern oder
Kompatibiliät
Karten, z.B. bei Ausweisen, Mitgliedskarten,
Fahrkarten
 Nicht verwendbar für UHF-Tags und RFID-
Aufkleber
 Nicht zertifiziert für Bezahlanwendungen
Seite 1 | 14. Juni 2018
w w w . s h u t t l e . e u
Produkt Spezifikation
Shuttle XPC accessory
Die Bilder dienen nur zur Illustration.
Shuttle XPC all-in-one P20U mit geöffnetem
Gehäuse. Die Markierung zeigt die Position
des eingebauten NFC-Moduls.
Der Aufkleber mit dem NFC-Symbol markiert
die Position der NFC-Antenne beim
S h u t t l e C o m p u t er Ha n d e l s G m bH
Fr it z -St r assm an n -St r . 5
25337 Elmsh orn | German y
PNFC01
NFC-Erweiterungs-Kit
Shuttle XPC all-in-one P20U.
