Calira Bord Control 503 Betriebsanleitung Seite 2
Betriebsanleitung
Bord Control 503
Verwendungszweck:
Die Batteriekontrolltafel (Voltmeter) dient der Spannungsmessung
von zwei 12Volt oder 24Volt-Batterien, z. B. Starterbatterie (Batterie I)
und Versorgungsbatterie (Batterie II). Meßbereich 8 - 33Volt.
Funktion:
Die Batteriekontrolltafel Bord Control 503 zeigt die aktuelle Spannung
einer Batterie im Display (1) an.
Die Werte werden durch Antippen des jeweiligen Tasters (2) oder (3)
abgefragt.
1
2

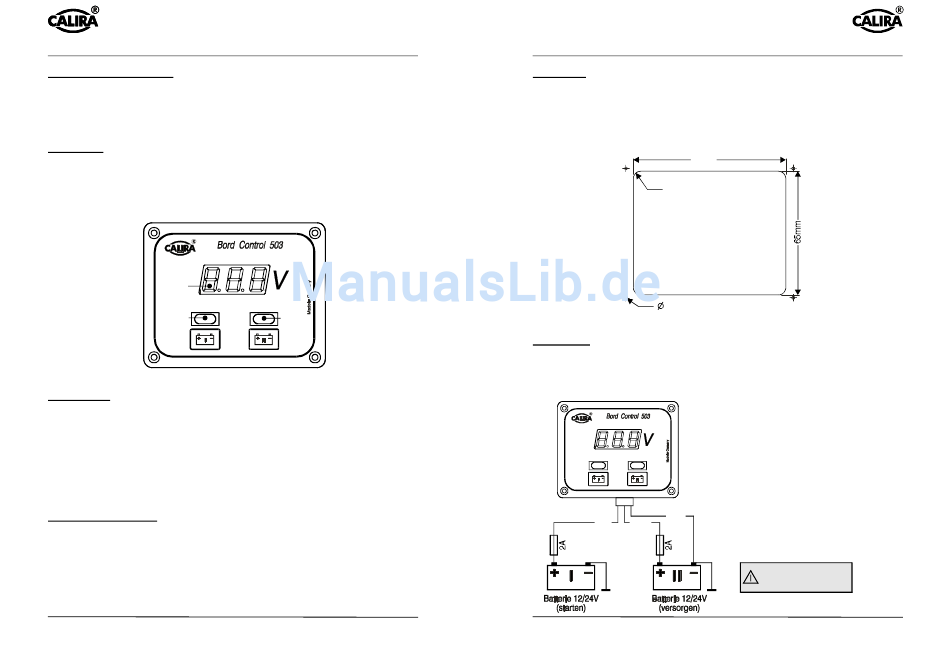

Bild 1: Bedienelemente
Meßwerte:
12V Batterie:
24V Batterie:
0
-
10,5V
0
-
21,0V
10,5
-
12,0V
21,0
-
24,0V
12,0
-
14,4V
24,0
-
28,8V
>
14,4V
>
28,8V
keine Anzeige
keine Anzeige
Technische Daten:
Frontplatte:
Alu, titangrau eloxiert, Druck weiß
Abm./Gew.:
B 100mm, H 80mm, T 25mm /60g
Lieferumfang:
1 Kontrolltafel für 12V und 24V Batterien, Schrifthöhe 14mm
Beipack:
1 Meßkabelsatz, 5m, für 2 Batterien, 4 Befestigungs-
schrauben,1 Betriebsanleitung
Technische Änderungen vorbehalten.
Trautmann GmbH & Co. KG
Lerchenfeldstr. 9
87600 Kaufbeuren
Internet: http://www.calira.de
3
=
Batterie ist entladen
=
Batterie ist schwach geladen
=
Batterie ist geladen
=
Batterie ist überladen
=
Batteriespannung < 8V, Sicherung
oder Leitung defekt
-Apparatebau
CALIRA
Tel.08341/9764-0 Fax 08341/67806
Email: info@calira.de
Betriebsanleitung
Bord Control 503
Montage:
Bringen Sie die Kontrolltafel an einer vor Feuchtigkeit und Spritzwasser
geschützten Stelle an. Die Maße für den Durchbruch entnehmen Sie
bitte der Skizze. Es ist empfehlenswert, die Schraubenlöcher mit einem
Durchmesser von ca. 1,5mm vorzubohren. Dies erleichtert die exakte
Montage.
80mm
R 4mm
Wanddurchbruch
ca. 1,5mm
Bild 2: Durchbruch
Anschluß:
Schließen Sie die Kontrolltafel gemäß dem nachstehenden Anschlußplan
an. Benutzen Sie hierzu nur den mitgelieferten Meßkabelsatz. Sichern Sie
die Leitungen laut Anschlußplan ab.
3pol.
(-)blau
(+)rot
(+)rosa
Trautmann GmbH & Co. KG
Lerchenfeldstr. 9
87600 Kaufbeuren
Internet: http://www.calira.de
Meßleitung (rot) für Batterie I.
Anschluß: +Pol von Batterie I.
Absicherung: 2 Ampere
Meßleitung (rosa) für Batterie II.
Anschluß: +Pol von Batterie II.
Absicherung: 2 Ampere
Minusanschluß (blau).
Anschluß: -Pol von Batterie II.
Sicherungen
müssennahe
bei den+Polen
der Batterien
angebracht
sein.
