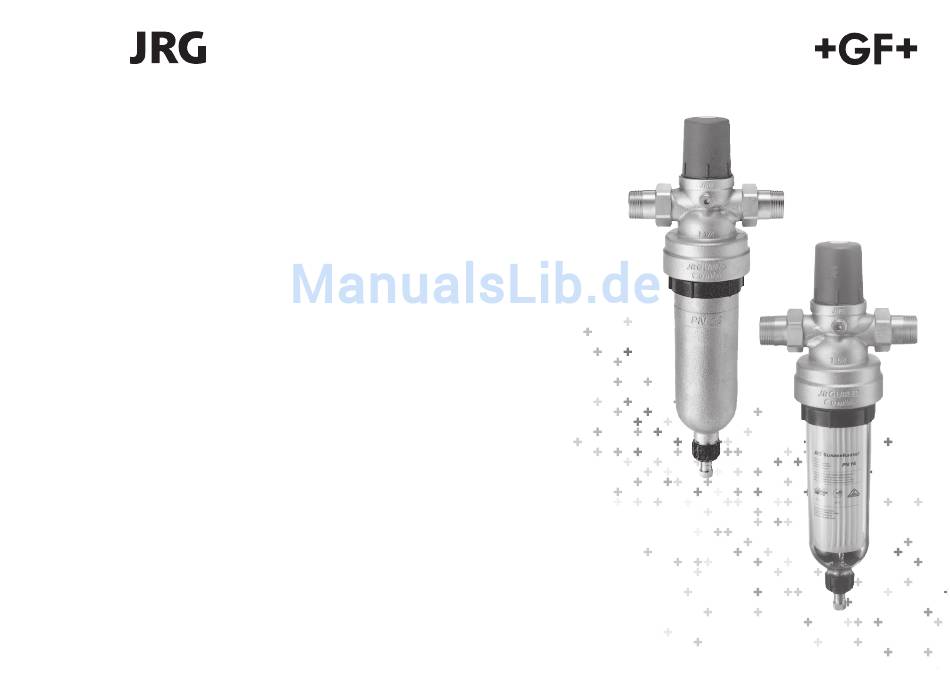

Bedienungs- und Wartungsanleitung
Notice d'utilisation et d'entretien
Istruzioni d'uso e manutenzione
Operating and maintenance instructions
JRGURED Combi
2 - 12
8 - 12
13 - 24
25 - 36
32 - 36
37 - 48
44 - 48
PN 25
1360/1363
PN 16
1350/1353
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für GF 1360/1363 PN 25
-
Seite 1: Inhaltsverzeichnis
Bedienungs- und Wartungsanleitung PN 25 Notice d’utilisation et d’entretien 1360/1363 Istruzioni d’uso e manutenzione Operating and maintenance instructions PN 16 JRGURED Combi 1350/1353 Hauswasserstation 2 – 12 Ersetzen des Filtereinsatzes 8 – 12 Station de réduction avec filtre 13 – 24 Remplacement de la cartouche filtrante 20 –... - Seite 2 – 4 bar Aufbau 1 Gehäuse 2 Filterbecher 3 Manometeran- schluss/Belüf tungs- schraube 4 Gewindering 5 Entleerventil 6 Gewindekappe 7 Filtereinsatz 8 Einlegteil 9 Schlüssel 13 Sechskant- Stiftschlüssel 14 Druckeinstellung Dient nur zur Entleerung des Filterbechers und nicht zur Entleerung der Hausinstallation...

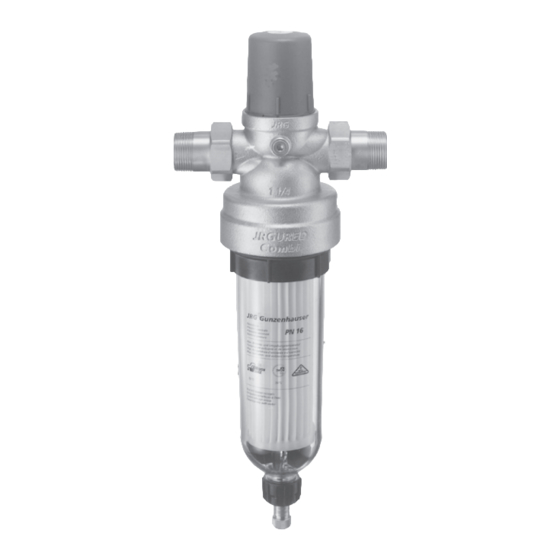

- Seite 3 Bedienungs - und Wartungsanleitung Einleitung Die Hauswasserstation JRGURED Combi ist eine Bitte lesen Sie die vorliegende Bedienungs - und Wartungsanleitung aufmerksam durch. Die ein - kompakte Armaturenkombination, bestehend aus gesetzten Symbole bedeuten: Feinfilter und Druckminderer. Gefahr Funktion Dieses Symbol weist auf ein hohes Wasserdrücke aus dem Versorgungsnetz müssen, je nach Anlage, auf einen zulässigen Druck redu- Verletzungsrisiko für Personen hin.
- Seite 4 Da Trinkwasser ein Lebensmittel ist, AFM 34 Dichtungen dürfen nicht geölt darf der Filterbecher und das Filter - oder gefettet werden. gehäuse auch nur mit solchem, ohne Klarsicht -Filterbecher müssen vor Zusatz von Reinigungsmitteln, gerei - intensiver UV- Strahlung geschützt nigt werden.
- Seite 5 16 bar Vor der Inbetriebnahme der Haus - wasserstation JRGURED Combi ist Sekundärdruck einstellbar: 2– 6 bar* die Zuleitung gründlich zu spü len. JRG Nr. 1360/1363 PN 25 Absperrventil 15 vor der Hauswas- Wassertemperatur: max. 30ºC** Primärdruck: max. 25 bar serstation langsam öffnen.
- Seite 6 Die Druckeinstellung des Druckminderers kann Die Druckeinstellung muss nach wie folgt umgestellt werden: er folgter Änderung mit einem Mano - meter bei Ruhedruck (Nullver brauch) Druckminderer durch Öffnen (ca. 0.5 l/min) einer kontrolliert werden. Entnahmestelle 16 nach der JRG Hauswasser- station entlasten.
- Seite 7 – 4 bar Dient nur zur Entleerung des Filterbechers und nicht zur Entleerung der Hausinstallation...
-
Seite 8: Hauswasserstation
Wartung An der Hauswasserstation JRGURED Combi dürfen keine Reparaturen vorge - nommen werden. Ersetzen des Filtereinsatzes: Vor dem Absperren der Ventile einen sauberen Eimer mit Wasser füllen. – Absperrventile 15 + 17 vor und nach der Hauswasserstation schliessen. Kontrollieren Sie vor dem Schliessen der Absperr - ventile, dass keine am Installationsnetz ange -... - Seite 9 – Gewindering 4 (im Uhrzeigersinn) mit dem Schlüssel 9, unter gleich- zeitigem Festhalten des Filter- bechers 2, lösen. – Filtereinsatz 7 und Einlegteil 8 aus dem Filterbecher 2 entfernen. JRG Filtereinsätze aus Chromstahl können gerei- nigt werden. – Filterbecher 2 und Einlegteil 8 mit Wasser (ohne Zusätze) gründlich reinigen.
- Seite 10 – Einlegteil 8 auf den neuen Filter einsatz 7 aufsetzen und zusammen von unten in den Filterbecher 2 einführen.
- Seite 11 – Gewindering 4 über den Filter - becher 2 schieben. – Filterbecher 2 bis zum Anschlag in das Gehäuse 1 der Hauswas- sersta tion einführen. – Gewindering 4 vorsichtig am Gehäuse -Innengewinde der Hauswasserstation 1 ansetzen und mit dem Schlüssel 9 leicht handsatt anziehen.
- Seite 12 Kontrollieren Sie vor dem Öffnen In der JRG Hauswasserstation des/der Absperrventils(e) 17, JRGURED Combi dürfen nur JRG dass sich alle Auslaufarmaturen in Original-Filtereinsätze einge setzt geschlossenem Zustand befinden. werden. Aus hygienischen Gründen darf Ersatz- Filtereinsätze erhalten Sie während dem Betrieb des Filters kein bei Ihrem Sanitär -Installateur.
- Seite 52 Georg Fischer JRG AG Hauptstrasse 130, CH-4450 Sissach Phone +41 (0)61 975 22 22, Fax +41 (0)61 975 22 00 info.jrg.ps@georgfischer.com www.gfps.com Einbaudatum: Date de montage: Data d‘installazione: Built-in date: Ihr Installateur: Votre installateur: Il vostro installatore: Your plumber: Ident. Nr. 35 09 458 42 / 5. / 12.15 / SMS / ©Georg Fischer JRG AG...
