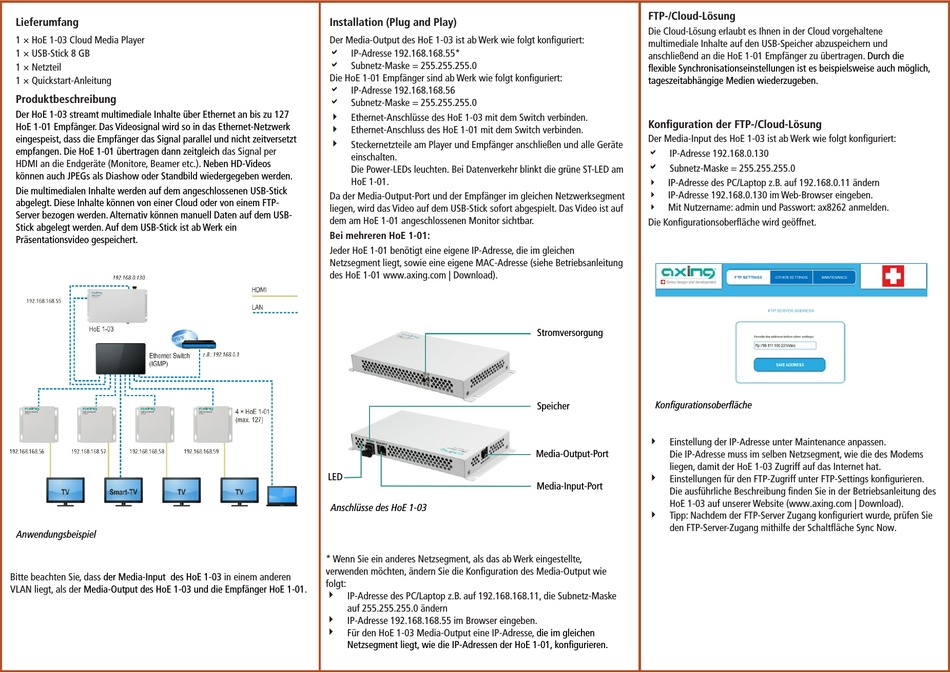

axing HoE 1-03 premium-line Quickstart-Anleitung Seite 2

Lieferumfang
1 × HoE 1-03 Cloud Media Player
1 × USB-Stick 8 GB
1 × Netzteil
1 × Quickstart-Anleitung
Produktbeschreibung
Der HoE 1-03 streamt multimediale Inhalte über Ethernet an bis zu 127
HoE 1-01 Empfänger. Das Videosignal wird so in das Ethernet-Netzwerk
eingespeist, dass die Empfänger das Signal parallel und nicht zeitversetzt
empfangen. Die HoE 1-01 übertragen dann zeitgleich
HDMI an die Endgeräte (Monitore, Beamer etc.). Neben HD-Videos
können auch JPEGs als Diashow oder Standbild wiedergegeben werden.
Die multimedialen Inhalte werden auf dem angeschlossenen USB-Stick
abgelegt. Diese Inhalte können von einer Cloud oder von einem FTP-
Server bezogen werden. Alternativ können manuell Daten auf dem USB-
Stick abgelegt werden. Auf dem USB-Stick ist ab Werk ein
Präsentationsvideo gespeichert.
Anwendungsbeispiel
Bitte beachten Sie, dass der Media-Input des HoE 1-03
VLAN liegt, als der Media-Output des HoE 1-03 und die Empfänger HoE 1-01
Installation (Plug and Play)
Der Media-Output des HoE 1-03 ist ab Werk wie folgt konfiguriert:
a
IP-Adresse 192.168.168.55*
a
Subnetz-Maske = 255.255.255.0
Die HoE 1-01 Empfänger sind ab Werk wie folgt konfiguriert:
a
IP-Adresse 192.168.168.56
a
Subnetz-Maske = 255.255.255.0
4
Ethernet-Anschlüsse des HoE 1-03 mit dem Switch verbinden.
4
Ethernet-Anschluss des HoE 1-01 mit dem Switch verbinden.
4
Steckernetzteile am Player und Empfänger anschließen und alle Geräte
das Signal per
einschalten.
Die Power-LEDs leuchten. Bei Datenverkehr blinkt die grüne ST-LED am
HoE 1-01.
Da der Media-Output-Port und der Empfänger im gleichen Netzwerksegment
liegen, wird das Video auf dem USB-Stick sofort abgespielt. Das Video ist auf
dem am HoE 1-01 angeschlossenen Monitor sichtbar.
Bei mehreren HoE 1-01:
Jeder HoE 1-01 benötigt eine eigene IP-Adresse, die im gleichen
Netzsegment liegt, sowie eine eigene MAC-Adresse (siehe Betriebsanleitung
des HoE 1-01 www.axing.com | Download).
LED
Anschlüsse des HoE 1-03
* Wenn Sie ein anderes Netzsegment, als das ab Werk eingestellte,
verwenden möchten, ändern Sie die Konfiguration des Media-Output wie
in einem anderen
folgt:
.
4
IP-Adresse des PC/Laptop z.B. auf 192.168.168.11, die Subnetz-Maske
auf 255.255.255.0 ändern
4
IP-Adresse 192.168.168.55 im Browser eingeben.
4
Für den HoE 1-03 Media-Output eine IP-Adresse,
Netzsegment liegt, wie die IP-Adressen der HoE 1-01, konfigurieren.
FTP-/Cloud-Lösung
Die Cloud-Lösung erlaubt es Ihnen in der Cloud vorgehaltene
multimediale Inhalte auf den USB-Speicher abzuspeichern und
anschließend an die HoE 1-01 Empfänger zu übertragen.
flexible Synchronisationseinstellungen ist es beispielsweise auch möglich,
tageszeitabhängige Medien wiederzugeben.
Konfiguration der FTP-/Cloud-Lösung
Der Media-Input des HoE 1-03 ist ab Werk wie folgt konfiguriert:
a
IP-Adresse 192.168.0.130
a
Subnetz-Maske = 255.255.255.0
4 IP-Adresse des PC/Laptop z.B. auf 192.168.0.11 ändern
4 IP-Adresse 192.168.0.130 im Web-Browser eingeben.
4
Mit Nutzername: admin und Passwort: ax8262 anmelden.
Die Konfigurationsoberfläche wird geöffnet.
Stromversorgung
Konfigurationsoberfläche
Speicher
4
Einstellung der IP-Adresse unter Maintenance anpassen.
Media-Output-Port Die IP-Adresse muss im selben Netzsegment, wie die des Modems
liegen, damit der HoE 1-03 Zugriff auf das Internet hat.
4
Einstellungen für den FTP-Zugriff unter FTP-Settings konfigurieren.
Media-Input-Port
Die ausführliche Beschreibung finden Sie in der Betriebsanleitung des
HoE 1-03 auf unserer Website (www.axing.com | Download).
4
Tipp: Nachdem der FTP-Server Zugang konfiguriert wurde, prüfen Sie
den FTP-Server-Zugang mithilfe der Schaltfläche Sync Now.
die im gleichen
Durch die
