1. Installation (Sicherheitshinweise siehe auch Seite1)
• Anschluss oder Installation darf nur von Fachpersonal durchgeführt werden!
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab!
• Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des
Bereiches, der abgetastet werden soll. Wenn sich Personen direkt auf den
Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben!
•
Stecken Sie die abisolierten Adern der Anschlussleitung in die Lüsterklemmen am
Bewegungsmelder und schrauben diese gut fest!
1a. Anschluss:
Stecken Sie zuest den vierpoligen Systemstecker in die Ba-
siseinheit (Sollte im Auslieferzustand bereits passiert
sein). Die Basisbox verfügt über 3 Anschlussleitungen. Die
rote und die schwarze Leitung sind für die Stromversor-
gung vom 12V - rot ist + (Plus) und schwarz ist - (Minus).
Der Minuspol wird auf den weißen Ausgangsdraht
„durchgeschaltet). Siehe Punkt 2a.
2. Bedienung:
Dip-Schalter oben = ON

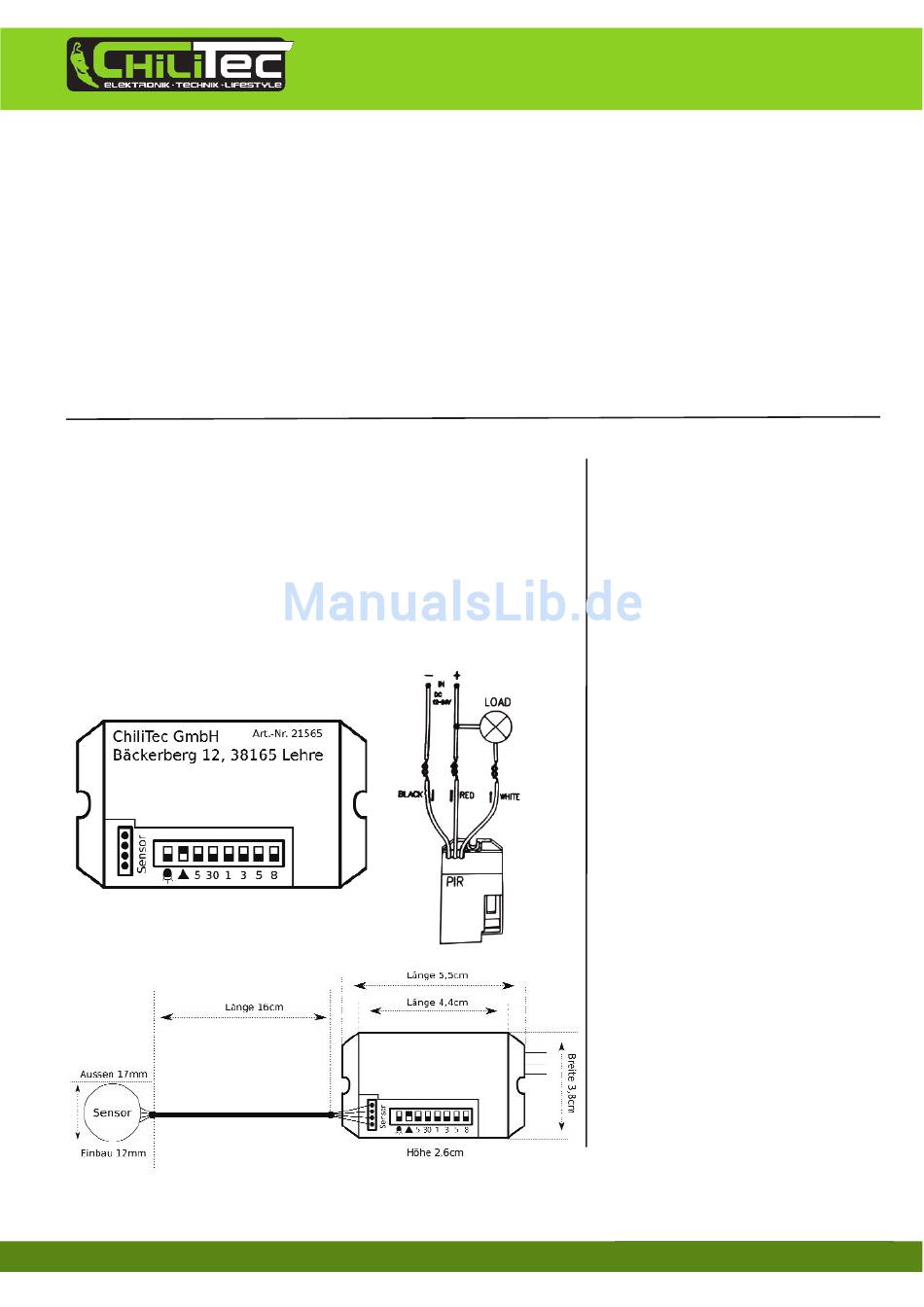

3. Bemaßung:
Bitte beachten Sie das es sich hierbei um ein hochempfindliches Gerät handelt, welches unter
bestimmten Bedingungen schon einmal unbeabsichtigt aktiviert werden kann.
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
-Produktdatenblatt-
Anderenfalls besteht LEBENSGEFAHR!!
2a. Anschluss:
Stand 03-2017- V1.00
Hinweis:
Installieren Sie den Bewegungs-
melder nicht in der Nähe von
Heizungen oder Klimageräten.
Dies kann die Funktion beein-
trächtigen oder das Gerät zer-
stören!!
Funktion der Dip-Schalter:
von links nach rechts:
1. Off > Funktion Tag und Nacht
ON > Funktion nur nachts
2. Off > Empfindlichkeit hoch
ON > Empfindlichkeit niedrig
3. ON > Einschaltdauer 5 Sek.
4. ON > Einschaltdauer 30 Sek.
5. ON > Einschaltdauer 1 Min.
6. ON > Einschaltdauer 3 Min.
7. ON > Einschaltdauer 5 Min.
8. ON > Einschaltdauer 8 Min.
