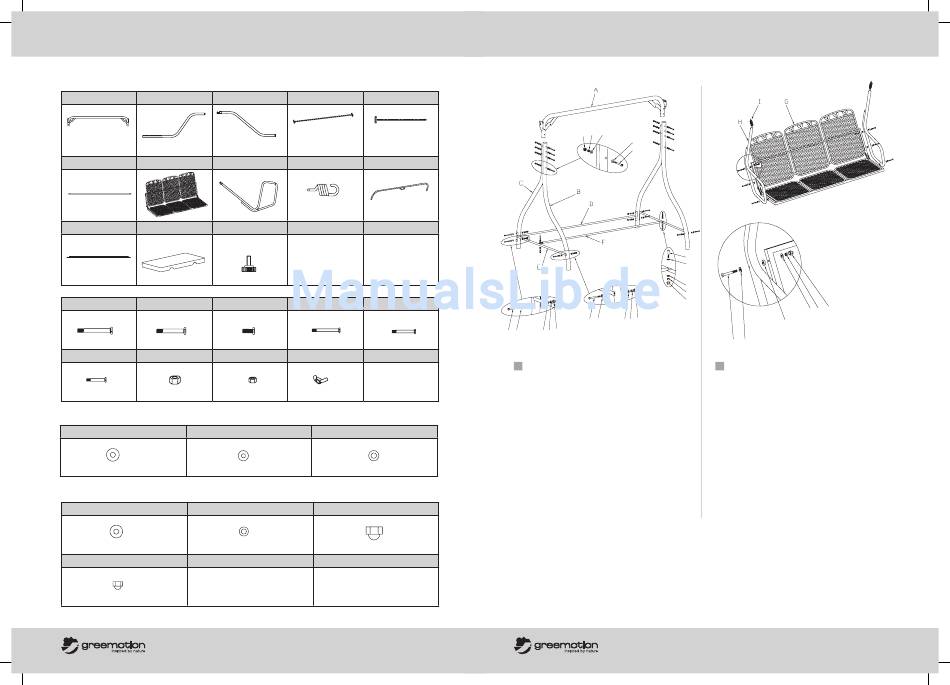

MONTAGE- uNd BEdIENuNGSANLEITuNG
Lieferumfang:
1 x Dachstrebe = A
2 x Fußteile = B
1 x Beinstrebe = F
1 x Sitzfläche = G
2 x Dachstrebe = K
1 x Dachbezug = L
8 x M8X105 = 1
6 x M8X70 = 2
2 x M6X40 = 6
14 x M8 = 7
Edelstahl:
22 x ø 20 X ø 8,5 X 2 = a
16 x ø 16 X ø 6,5 X 1,2 = b
Kunststoff:
10 x ø 20 X ø 8,2 X 2 = d
6 x ø 19 X ø 8,2 X 6 = g
8 x M6 = i
416329_montageanleitung_4S.indd 3-4
page 2
2 x Fußteile = C
1 x Beinstrebe = D
2 x Beinstrebe = E
2 x Seitenteile Sitz = H
2 x Feder = I
2 x Dachstrebe = J
2 x Festellschraube = M
2 x M8X20 = 3
4 x M6X70 = 4
2 x M6X65 = 5
8 x M6 = 8
2 x Flügelmutter = 9
12 x ø 16 X ø 8,5 X 1,2 = c
14 x M8 = h
MONTAGE- uNd BEdIENuNGSANLEITuNG
h 7
a
a
1
i
b
b
8
5
i
4
b
b
8
1.
Veschrauben Sie die oberen Enden der Fußteile
B mit den Fußteilen C und der Dachstrebe A.
Nutzen Sie hierfür die Schrauben 1, die Mut-
tern 7 und die Unterlegscheiben a. Setzen Sie
anschießend die Kappe h auf die Mutter 7.
Montieren Sie nun die Beinstrebe D an die Fuß-
teile C und die Beinstrebe E zwischen die Fuß-
teile B und C. Nehmen Sie hierfür die Schrauben
5 und 4, die Unterlegscheiben b und die Muttern
8. Setzen Sie anschließend die Kappe i auf die
Mutter 8.
Anschließend befestigen Sie die Beinstrebe F
an den Beinstreben E. Hierfür nehmen Sie die
Schrauben 6, die Unterlegscheiben b sowie die
Muttern 8. Hiernach setzen Sie die Kappe i auf
die Mutter 8.
page 3
6
b
b
8
i
c
h
7
g
2
c
2.
Montieren Sie die Seitenteile des Sitzes H an die
Sitzfläche G. Nutzen Sie hierfür die Schrauben 2,
die Unterlegscheiben c und g sowie die Mutter
7. Setzen Sie Anschließend die Kappe h auf die
Mutter 7.
