Pro-Ject Debut SB S-Shape Bedienungsanleitung Seite 6

Austausch des Nadeleinschubs
Bei Beschädigung oder Verschleiß des Abtastdiamanten muss der Nadeleinschub ersetzt werden. Ein defekter
Abtastdiamant zerstört die Rillen der Schallplatte.
Die Nadelschutzkappe des Tonabnehmers muss vor dem Austauschen des Nadeleinschubs nach vorne
abgezogen werden. Ziehen Sie den Nadeleinschub des Tonabnehmers (20) nach vorne ab und stecken Sie
den Ersatz-Nadeleinschub auf den Tonabnehmer (20).
Nadeleinschub: Ortofon Stylus 2M Silver. Bezugsquelle: Fachhandel oder Vertrieb (siehe - Im Servicefall)
Demontieren des Headshells. Montage und Anschluss eines Tonabnehmers
** Alternativ zum montierten Tonabnehmer können Sie jeden Tonabnehmer mit Halbzoll-Befestigung montieren.
Um die Montage des Tonabnehmers zu erleichtern, kann das Headshell demontiert werden. Halten Sie dazu
das Headshell fest, während Sie die Überwurfmutter am Tonarmrohr so weit aufschrauben, bis sich das
Headshell abziehen lässt.
Das abnehmbare Headshell ermöglicht es Ihnen, wahlweise verschiedene Tonabnehmer, montiert auf weiteren
Headshells zu spielen. Headshells von Pro-Ject Audio finden Sie im Internet unter: www.audiotra.de/project.
Verschrauben Sie den Tonabnehmer (mit angebrachtem Nadelschutz) mit dem Headshell (20). Ziehen Sie die
Montageschrauben noch nicht fest.
Verbinden Sie den Tonabnehmer mit den Anschlussschuhen der Tonarminnenverkabelung wie folgt:
Weißes Kabel Signal linker Kanal (L)
Rotes Kabel Signal rechter Kanal (R)
Nur eine genaue Justage des Tonabnehmers am Headshell kann die hervorragenden Klangeigenschaften des
Plattenspielers voll zur Geltung bringen. Zum Justieren des Tonabnehmers ist geeignetes Einstellwerkzeug wie
z.B. eine Justagelehre notwendig. Sollte Ihnen das Justieren des Tonabnehmers zu schwierig erscheinen, wird
Ihnen Ihr Fachhändler sicherlich behilflich sein.
Das Gerät ist nicht zum Betrieb mit MC-Tonabnehmern (Moving Coil-Tonabnehmer) geeignet.
Azimuteinstellung
Die Oberkante des Tonabnehmergehäuses muss parallel zur Plattenoberfläche ausgerichtet sein, damit der
Abtastdiamant die Rille genau abtasten kann.

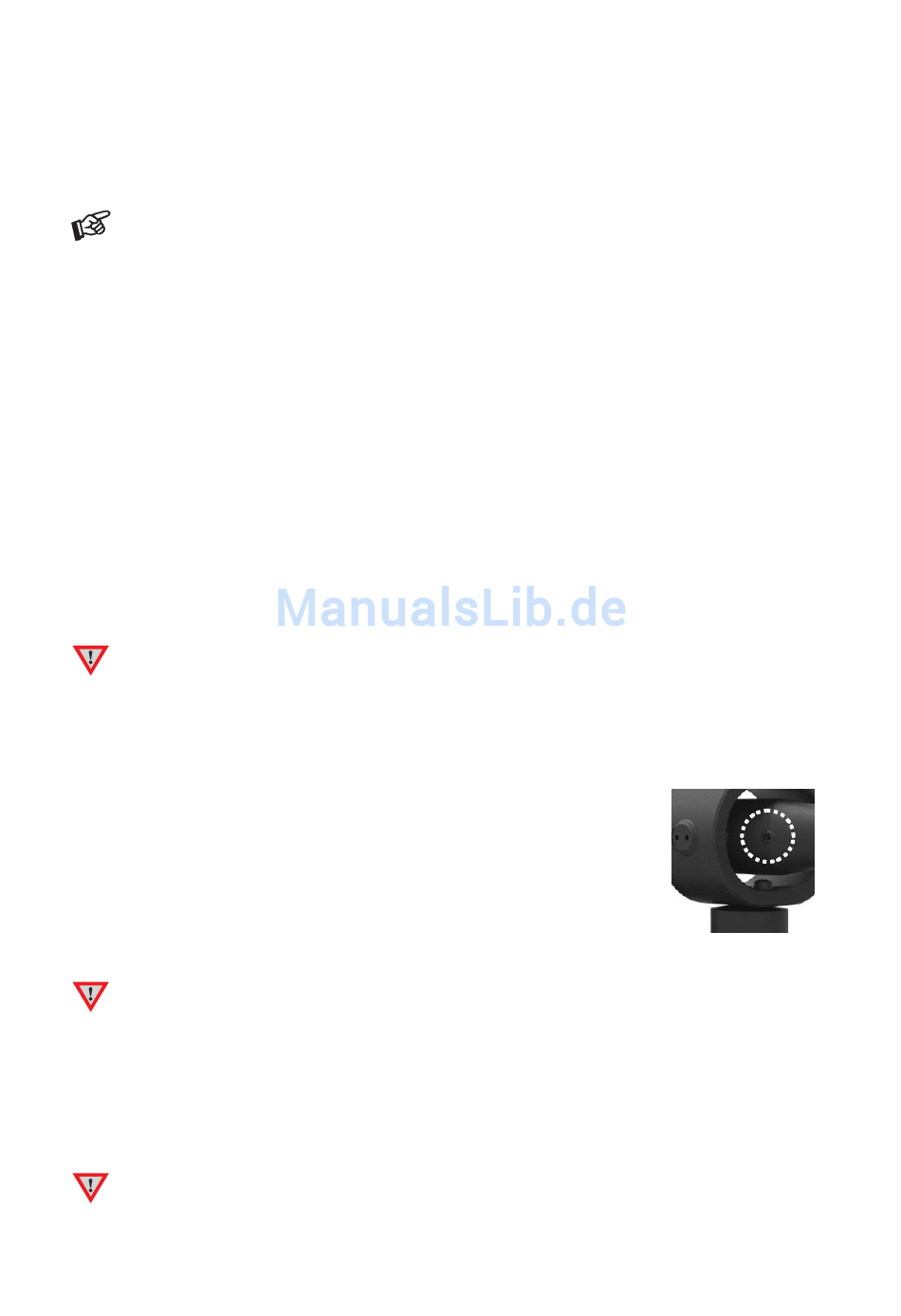

** Am Ende des Tonarmrohres, auf Höhe des horizontalen Tonarmlagers befindet
sich eine kleine Madenschraube, nach deren Lösen der horizontale Abspielwinkel
(Azimut) eingestellt werden kann.
Lösen Sie die Madenschraube (Achtung: Nicht heraus drehen!) soweit, dass sich
das Tonarmrohr (9) leicht um seine Längsachse drehen lässt. Mit Hilfe z.B. eines
Geodreieckes lässt sich nun die Oberkante des Tonabnehmergehäuses parallel
zur Schallplatte ausrichten.
Dazu stellen Sie das Geodreieck mit seiner Basislinie auf den Plattenteller und richten die Oberkante des
Tonabnehmergehäuses an den Parallellinien aus.
Aus Sicherheitsgründen empfehlen wir, bei Einstellarbeiten am Tonarm den Nadelschutz anzubringen.
Reinigung und Wartung des Gerätes
Das Gerät und die Staubschutzhaube wird mit einem Staubpinsel oder einem feuchten Tuch gereinigt und ist
darüber hinaus bei sachgerechter Nutzung wartungsfrei.
Sollte das Gerät über einen längeren Zeitraum nicht in Betrieb sein, nehmen Sie bitte den Antriebsriemen ab,
um einem vorzeitigen Verschleiß des Riemens durch Dehnung vorzubeugen.
Trennen Sie das Gerät vor jeder Reinigung vom Stromnetz.
Führen Sie Reinigungs- und Wartungsarbeiten nur mit angebrachtem Nadelschutz aus.
6
© Audio Trade GmbH · Pro-Ject Debut SB S-Shape / Ortofon 2M Silver · Version 1.12.2017
Blaues Kabel Signalmasse linker Kanal (LG)
Grünes Kabel Signalmasse rechter Kanal (RG)
