Quadra-Chek
100
Bedienungsanleitung
Software-Version >= 2.0
Januar 2009

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Quadra-Chek 100

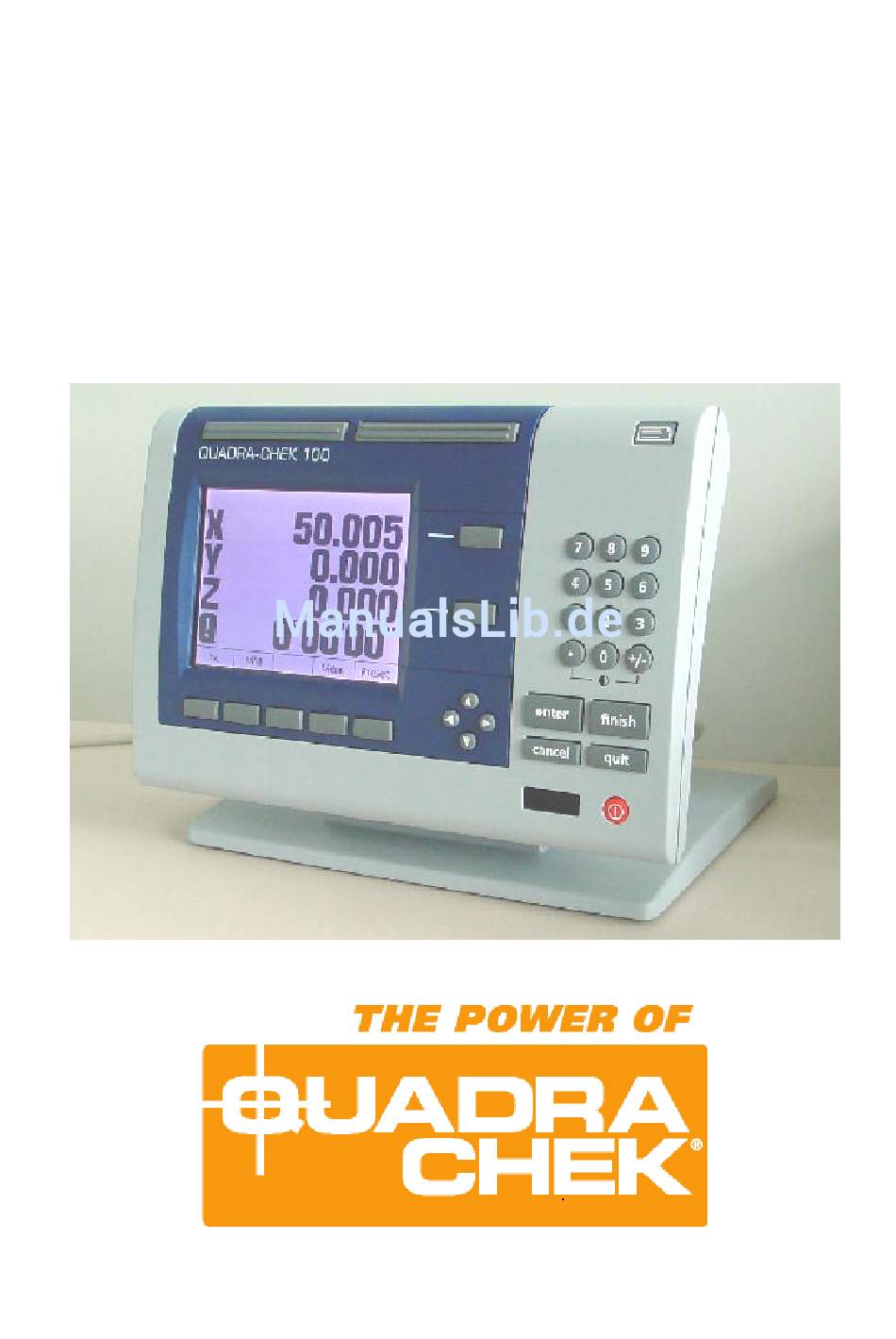

  • Seite 1 ® Quadra-Chek Bedienungsanleitung Software-Version >= 2.0 Januar 2009...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS QC100 SPEZIFIKATION ..........................3 SICHERHEITSHINWEISE ........................... 3 ANSICHT QC100............................4 PASSWORT ..............................5 TASTENBLÖCKE ............................8 ............................. 8 OMMANDO ASTEN ............................8 OFTWARE ASTEN ............................8 URSOR ASTEN ..............................8 RUCKTASTE ............................8 UNKTIONSTASTEN ..............................8 ULLTASTEN ........................... 8 UMERISCHES ASTENFELD ............................
  • Seite 3: Qc100 Spezifikation

    QC100 Spezifikation Achsen: 1 bis 4 Achsen, Luftfeuchtigkeit: max. 90% Messsysteme, Auflösung, Linear. - oder Drehachse frei wählbar. Verschmutzungsgrad: Radius-Durchmesser für jede Achse wählbar. Maße: L 292 – H190 – T70 mm Eingangsspannung: 85 VAC bis 264 VAC Gewicht: Rechner 1.6 Kg, Fuß 3.2 Kg Weitbereichseingang LCD: 6“...
  • Seite 4: Ansicht Qc100

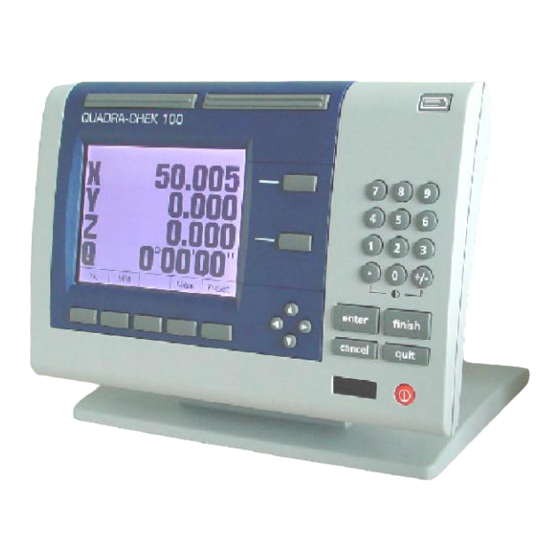

    Ansicht QC100...
  • Seite 5: Passwort

    Entfernen Sie diese Seite, wenn Systemeinstellungen geschützt werden sollen PASSWORT Bitte fragen Sie bei Ihrem Händler nach !
  • Seite 8: Tastenblöcke

    Tastenblöcke Nulltasten Die Tastenblöcke sind gemäß Ihren Funktionen zusammengefasst. Nullen Kommando-Tasten betreffen Achse. ENTER zum Aktivieren einer Funktion bzw. zur Übernahme Numerisches Tastenfeld angewählter Einstellungen CANCEL zum Löschen einzelner Stellen z.B. bei Funktion PRESET FINISH zum Abschließen eines Vorgangs Zur Eingabe von QUIT zum Abbrechen eines Vorgangs Presetwerten etc.
  • Seite 9: Funktionsbeschreibung

    Funktionsbeschreibung Nach dem Einschalten meldet sich der Zähler mit dem Logo „Quadra-Chek“. Drücken Sie irgendeine Taste. Der Zähler wechselt zur Achsanzeige. Die Software-Tasten sind mit den unten dargestellten Funktionen belegt. ABS zeigt bzw. wechselt vom Absoluten in den Inkrementalen Modus.
  • Seite 10: Extra-Menü

    Menü-Taste Drücken der Taste MEN ändert die Funktionen der Software-Tasten in SETUP und EXTRA. Im Menü SETUP werden die Einstellungen für den Rechner vorgenommen. Das Menü EXTRA öffnet ein Fenster, aus dem verschiedene Funktionen anzuwählen sind. Das Menü SETUP wird im Kapitel Setup erläutert. EXTRA-Menü...
  • Seite 11: Die Extra-Funktion Min/Max

    SendMin sendet den minimalen Wert der Funktion MIN/MAX SendMAX sendet den maximalen Wert der Funktion MIN/MAX SendRange sendet die Differenz aus Max – Min MIN/MAX Die EXTRA-Funktion Drücken Sie die Menütaste Extra, markieren Sie mit den Cursor-Tasten Min/Max und bestätigen Sie mit ENTER. Im Display erscheint „Achse wählen“.
  • Seite 12: Datenübertragung

    Datenübertragung Der QC 100 ist mit einer parallelen und einer seriellen Schnittstelle ausgestattet. Ab Software-version 2.11 anstelle der parallelen Schnittstelle mit einer USB-Schnittstelle. Der Strecker der Parallelschnittstelle ist jedoch noch vorhanden, die SW jedoch inaktiv. Die parallele Schnittstelle bzw. USB ist für den Anschluss eines Druckers gedacht und immer aktiviert die serielle Schnittstelle zur Datenübertragung an einen PC etc.
  • Seite 13: Datenformat Auswählen

    Datenformat auswählen: Die Auswahl des Formates erfolgt im Menü DRUCKEN/ESC CR: Nach jeder Zeile wird das ASCII-Zeichen 13 (carrige return) ausgegeben . Zurück zu Zeilenanfang CR/LF: Nach jeder Zeile werden die ASCII-Zeichen 13 u. 10 ausgegeben. Zeilenanfang und Zeilenvorschub. Print Axis Labels: Mit Ausgabe der Achsbezeichnung. X/Y etc. Print Axis Units: Mit Ausgabe der Einheiten.
  • Seite 14: Ausdrucken Der Einstellungen

    Achse zurückgelegt hat. Nach Überschreitung dieses Wertes (wird in Anzahl von Messschritten eingegeben) , weiß das System in welcher Richtung kompensiert werden muss. Als Standard sind 100 Inkremente eingegeben. ( Eingabe von 10 bis 10000 ) Kante zeigen Die Funktion „Kante zeigen“...
  • Seite 15: Lineare Fehlerkompensation

    Kompensation Der Rechner stellt drei Arten von Kompensationen zur Verfügung. Die Kompensation der einzelnen Achsen, sowie eine Kompensation zum Ermitteln eines eventuellen Winkelfehlers zwischen X und Y Achse. Für die Achskompensation kann ENTWEDER die lineare oder die abschnittsweise Kompensation verwendet werden.
  • Seite 16: Winkel-Korrektur

    Drücken Sie die Software-Taste LERNEN und fahren Sie die erste zu kompensierende Position (SEGM. 1) an. Drücken Sie zur Übernahme der Position erneut LERNEN. Gehen Sie für die anderen Segmente analog Segment 1 vor. Wenn Sie die Werte direkt eingeben wollen, so markieren Sie unter dem betreffenden Segment die Zeile IST und geben den Wert über die Nummerntasten ein.
  • Seite 17: Setup

    SETUP Drücken Sie nach dem Einschalten irgendeine Taste, gefolgt von der Software-Taste MEN. Drücken sie die SW-Taste Setup. Die Übersicht über die möglichen Einstellungen wird im Display angezeigt. Links sehen Sie die jeweiligen Hauptmenüs, rechts die dazu möglichen Einstellungen. Die Einstellungen können jederzeit durch Drücken der Cursor-Tasten angesehen werden. Zum Ändern der meisten Einstellungen ist die Eingabe des Passwortes unter dem Menü...
  • Seite 18: Auflösung Lernen

    Geben Sie hierzu die Anzahl der Zählimpulse ein, um die Maschinen-Null von der Referenzmarke versetzt werden soll. Beispiel: Die Auflösung des Messsystems beträgt 5µm. Der 0/0-Offset soll -100 mm von der Referenzmarke liegen. Dividieren Sie zur Ermittlung der Impulse 100/0.005 = 20000 Geben Sie das Ergebnis = -20000 ein.
  • Seite 19 Einheiten Geben Sie hier die zu verwendenden Einheiten der oben eingegebenen Werte Bei Linear-Achsen, also Achsen zur Längenanzeige ist dies entweder MM oder Inch Bei Dreh-Achsen muss Grad eingestellt werden. Winkelanzeige Wie bereits erwähnt kann jede Achse individuell eingestellt werden. Wird eine Achse als Winkelanzeige verwendet, so wird in der Regel ein Drehgeber verwendet.
  • Seite 20: Hot Keys

    4.2 Auflösung lernen Wählen Sie unter EINHEITEN entweder MM oder Inch. Lernen Sie die Auflösung wie unter Messsysteme – Auflösung lernen beschrieben. Hot Keys Der QC100 erlaubt die Zuordnung von verschiedenen Funktionen an bestimmte Tasten bzw. Fernbedienung und Fuß-Schalter. Aktivieren Sie das Menü...
  • Seite 21: System-Einstellung

    Passwort Eingabe des Passwortes zum Aktivieren der Menüs und Festlegung für Abfrage von Maschinen-Null beim Einschalten. Winkel korr. Menü zur Korrektur des Winkelfehlers der Achsen des Messtisches. Der Winkelfehler ist einfach durch Messen eines zuvor ausgerichteten Winkelnormales feststellbar. Siehe Kapitel Kompensation ! Korrekturen: Lineare Fehler-Korrektor (faktorbehaftet) der verschiedenen Achsen.
  • Seite 22: Reset

    Sollte sich das System aus irgendwelchen Gründen aufhängen, so kann ein Software-Reset vorgenommen werden. Dieser löscht allerdings auch alle Benutzereinstellungen. Aufgrund dessen, wird diese Routine hier nicht beschrieben. Sie soll lediglich als Info und der Vermeidung von unnötigen Service-Einsätzen dienen. Rufen Sie in diesem Fall den Lieferanten des Quadra-Chek`s an.
  • Seite 23 INDEX AAK 20 Menü-Taste 9 Abschnittsweise Fehlerkompensation 14 Mess-Systeme 16 Absolut / Inkremental Funktion 8 MIN/MAX 10 ACHSEN tauschen 10 MM / Inch Umschaltung 8 Analoge Drehgeber 18 Nullen am Antastpunkt 13 Anzeige 16 Nulltasten 7 Art des Messsignals 17 Numerisches Tastenfeld 7 Auflösung lernen 17 Parallele Schnittstelle: 11...
  • Seite 24 ACU-RITE GmbH Fraunhoferstr. 1, D-83301 Traunreut Tel. (+49) 08669 - 85 61-0 Fax (+49) 08669 - 85 09 30 info@acu-rite.de www.quadra-chek.de www.acu-rite.de Techn. Büro Köln Frankfurterstr. 71, D-51065 Köln Tel . (+49) 0221 - 61 59 88 Fax (+49) 0221 - 61 59 13 Techn.
