Vorbereitung: Bitte bauen Sie den Schrank auf einem weichen Untergrund auf, um Ihr neues
Produkt nicht zu beschädigen.

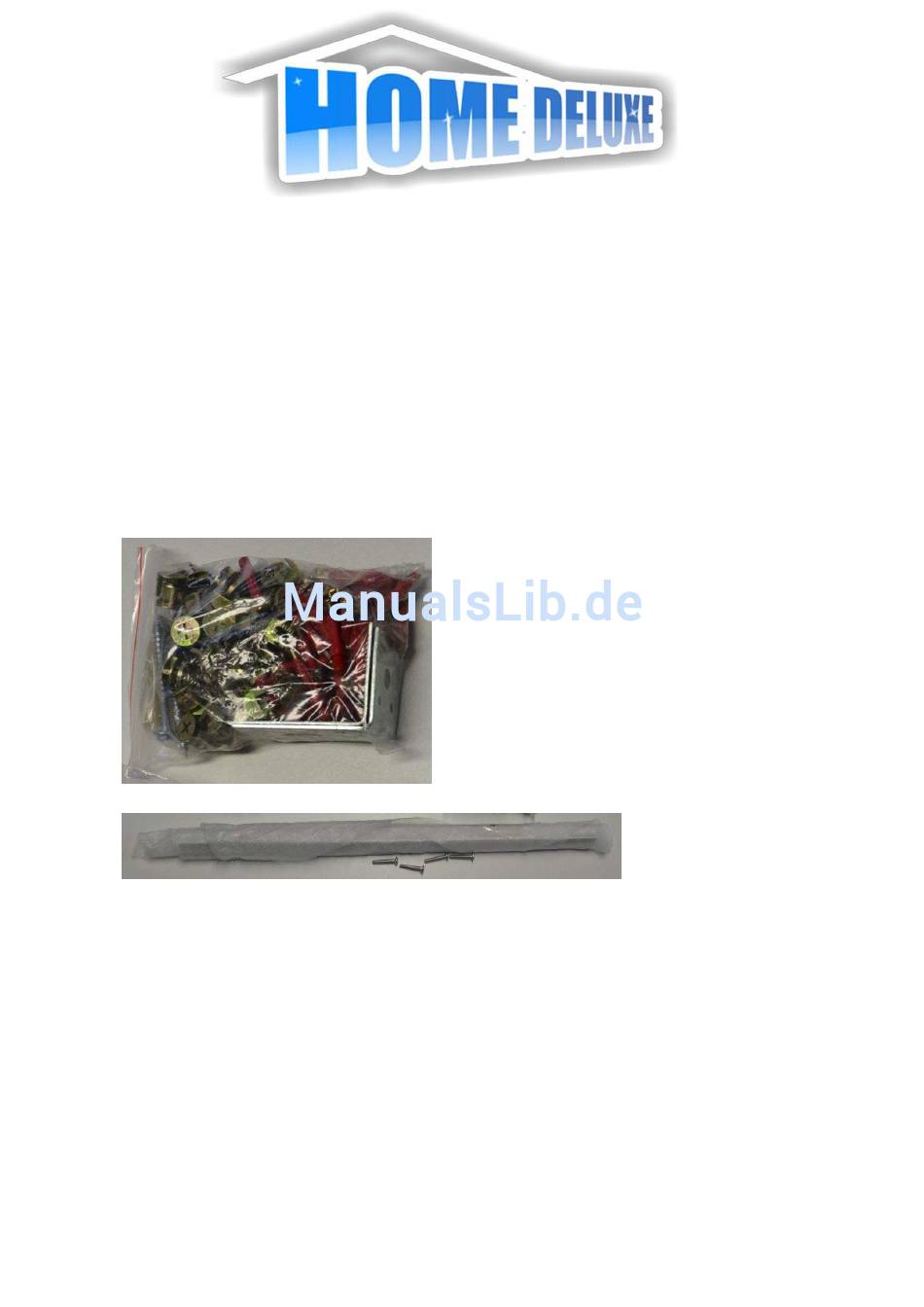

1. Bitte prüfen Sie das Zubehör auf Vollständigkeit!
2. Montage des Schranks:
- Befestigen Sie die Schrauben in den vorgesehenen Bohrungen der beiden
Seitenteile (1) und (2).
- Legen Sie ein Seitenteil auf den Boden und stecken Sie die Bodenplatte (3)
sowie die untere Querleiste (4) darauf.
- Jetzt stecken Sie die beiden oberen Querleisten (5) und (6) auf das Seitenteil.
- Abschließend stecken Sie das andere Seitenteil darauf und ziehen alle
Exzenter fest.
Badmöbel Rügen
Montageanleitung
に Unterschrank に
Werbung
Verwandte Anleitungen für Home Deluxe Badmöbel Rügen
Inhaltszusammenfassung für Home Deluxe Badmöbel Rügen
- Seite 1 Badmöbel Rügen Montageanleitung に Unterschrank に Vorbereitung: Bitte bauen Sie den Schrank auf einem weichen Untergrund auf, um Ihr neues Produkt nicht zu beschädigen. 1. Bitte prüfen Sie das Zubehör auf Vollständigkeit! 2. Montage des Schranks: - Befestigen Sie die Schrauben in den vorgesehenen Bohrungen der beiden Seitenteile (1) und (2).
- Seite 3 3. Montage der unteren Schublade: - Befestigen Sie die Schrauben in den vorgesehen Bohrungen der Bodenplatte (1) und den Mittelteilen (2) und (3) sowie den Seitenteilen (4) und (5). - Jetzt stecken Sie die Mitteilteile (2), (3) und (6) zusammen und ziehen die zugehörigen Exzenter fest.
- Seite 4 4. Montage der oberen Schublade: - Befestigen Sie die Schrauben in den vorgesehen Bohrungen der Bodenplatte (1) und den Mittelteilen (2) und (3) sowie den Seitenteilen (4) und (5). - Jetzt stecken Sie die Mitteilteile (2), (3) und (6) zusammen und ziehen die zugehörigen Exzenter fest.
- Seite 5 5. Einfügen der Schubladen: - Fügen Sie zunächst die untere Schublade in den Schrank, so dass die hinteren Laschen der Scharniere in die Löcher der Schublade greifen. - Der vordere Teil der Schublade muss in der Abstandsschraube vorne am Scharnier einrasten. Hier können Sie die Schublade in der Höhe justieren. - Jetzt befestigen Sie die Schrauben in den vorgesehenen Bohrungen der gewölbten Front der unteren Schublade und montieren den Schubladengriff.
- Seite 6 - Fügen Sie jetzt die obere Schublade, wie oben beschrieben, in den Schrank ein. - Jetzt befestigen Sie die Schrauben in den vorgesehenen Bohrungen der geraden Front der oberen Schublade und montieren den Schubladengriff. - Stecken die Front auf die Schublade und ziehen Sie die zugehörigen Exzenter fest.
- Seite 7 6. Wandmontage: - Befestigen Sie die Winkelstücke im oberen Bereich des Schranks zwischen der hinteren Querleiste und den Seitenteilen mit jeweils acht Schrauben an den vorgekörnten Stellen. - Benutzen Sie die beigelegten großen Schrauben und Dübel, um den Schrank an der Wand zu montieren. - Bohren Sie hierfür entsprechende Löcher in Ihrer Wand vor.
- Seite 8 Badmöbel Rügen Montageanleitung に Seitenschrank に Vorbereitung: Bitte bauen Sie den Schrank auf einem weichen Untergrund auf, um Ihr neues Produkt nicht zu beschädigen. 1. Bitte prüfen Sie den Kartoninhalt auf Vollständigkeit!
- Seite 9 2. Befestigen Sie die Schrauben in den vorgesehenen Bohrungen. 3. Fügen Sie die Einzelteile des Schranks zusammen und ziehen Sie die entsprechenden Exzenter an.
- Seite 10 4. Fügen Sie die Einzelteile der Schublade zusammen und ziehen Sie die entsprechenden Exzenter an. 5. Befestigen Sie den Griff der Schublade.
- Seite 11 6. Fügen Sie die Schublade in den Schrank ein und justieren Sie die Höhe der Schublade mit den Stellschrauben. 7. Befestigen Sie die Scharniere mit jeweils zwei Schrauben an der Schranktür. Danach befestigen Sie die Schranktür mit zwei weiteren Schrauben in den Langlöchern an die dafür vorgesehenen Stellen im Schrank.
- Seite 12 9. Montieren Sie den Seitenschrank mithilfe der beiden langen Schrauben und der beigelegten Dübel an der Wand. Fügen Sie hierzu den Distanzring zwischen dem Schraubenkopf und der Rückwand ein und stecken Sie anschließend die Abdeckkappe darauf.
- Seite 13 Badmöbel Rügen Montageanleitung に Spiegelschrank に Vorbereitung: Bitte bauen Sie den Schrank auf einem weichen Untergrund auf, um Ihr neues Produkt nicht zu beschädigen. 1. Bitte prüfen Sie den Kartoninhalt auf Vollständigkeit!
- Seite 14 2. Befestigen Sie die Schrauben in den vorgesehenen Bohrungen.
- Seite 16 3. Fügen Sie die Einzelteile zusammen und ziehen Sie die entsprechenden Exzenter an.
- Seite 17 4. Befestigen Sie die Scharniere mit jeweils zwei Schrauben an den Spiegeltüren. Danach befestigen Sie die Spiegeltüren mit zwei weiteren Schrauben in den Langlöchern an die dafür vorgesehene Stellen im Schrank.
- Seite 18 5. Richten Sie die Spiegeltüren mittels der Justierschrauben im Scharnier aus. 6. Montieren Sie den Spiegelschrank mithilfe der beiden langen Schrauben und der beigelegten Dübel an der Wand. Fügen Sie hierzu den Distanzring zwischen dem Schraubenkopf und der Rückwand ein und stecken Sie anschließend die Abdeckkappe darauf.
- Seite 19 7. Befestigen Sie die beiden Halteklammern der Lampe mit den beigelegten Schrauben an der Decke des Spiegelschranks. Verlegen Sie ein Stromkabel durch das vorgesehene Loch in der Decke des Schranks und verbinden Sie es mit den Kontakten der Lampe. Abschließend klemmen Sie die Lampe in die Halteklammern.
