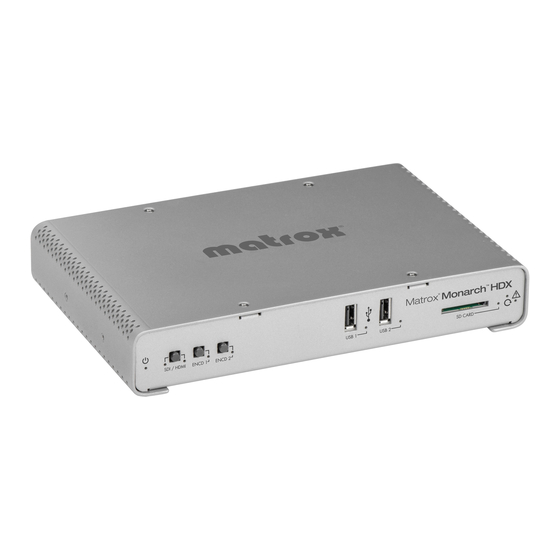

Matrox Monarch HDX Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Matrox Monarch HDX
Benutzerhandbuch
17. August 2017
Y11352-301-0116

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Matrox Monarch HDX

  • Seite 1 Matrox Monarch HDX Benutzerhandbuch 17. August 2017 Y11352-301-0116...
  • Seite 2 Systems Ltd. übernimmt jedoch keine Verantwortung für die Nutzung der Dokumentation oder jegliche Verletzung von Patenten oder weiteren Rechten Dritter, die aus der Nutzung entstehen. Im Zusammenhang mit Patenten bzw. Patentrechten von Matrox Electronic Systems Ltd. werden Lizenzen nicht erteilt.

  • Seite 3: Inhaltsverzeichnis

    Einleitung ..................... 18 Monarch HDX Utils, Anwendung ............18 Netzwerkverbindung und IP-Adresse..........19 Ermitteln der aktuellen IP-Adresse von Monarch HDX....... 19 Netzwerkverbindung über einen DHCP-Server (DHCP als IP-Modus)..20 Netzwerkverbindung ohne einen DHCP-Server (statischer IP-Modus)..21 Zugreifen auf das Command Center ..........22...
  • Seite 4 Eingangsvorschau ..................27 Monarch HDX-Fehler.................28 Eingangseinstellungen ................30 Videoeingangseinstellungen ..............30 Audioeingangseinstellungen..............31 Encoder-Einstellungen ................32 Profile ......................33 Audio-Codec-Einstellungen...............34 Codiermodi von Monarch HDX ..............34 Voreinstellungen..................37 Auflösung ....................37 Bildfrequenz ....................38 Zielvideodatenrate..................38 Einbinden von Audio..................39 Einbinden von Untertiteln................39 Erweiterte Einstellungen ................40 Zieleinstellungen (Streaming) ..............40 Zieleinstellungen (Aufzeichnen) ..............43...
  • Seite 5 USB-Gerät oder auf einer SD-Karte ........... 64 Aufzeichnen oder Übertragen in Ordnern auf einem Netzwerklaufwerk................64 Unter Windows ..................64 Unter Mac OS ................... 65 Anhang C Daten von Matrox Monarch HDX Allgemein .................... 68 Anschlüsse ....................68 Umgebungsvoraussetzungen..............70 Abmessungen..................70 Oberseite....................70 Vorderseite....................
  • Seite 6 Notizen Inhalt...

  • Seite 7: Einleitung

    Einleitung Dieses Kapitel informiert über die von Monarch HDX unterstützten Eingangsformate, Systemanforderungen und die Monarch HDX-Dokumentation.

  • Seite 8: Willkommen Beim Matrox Monarch Hdx

    • 720 × 486i bei 29,97 fps (nur SDI) Unterstützte Betriebssysteme Verwenden Sie die Anwendung Matrox Monarch HDX Utils zum Aktualisieren der Firmware und zum Anfordern der Netzwerk-IP-Adresse des Geräts, wenn eine Verbindung zu einem DHCP-Server hergestellt wird. Die Anwendung unterstützt die folgenden Betriebssysteme:...

  • Seite 9: Unterstützte Webbrowser

    Weitere Browser werden möglicherweise unterstützt. Dies wurde jedoch intern nicht ausreichend überprüft. ¦ Hinweis Treten bei der Verwendung von Monarch HDX mit Internet Explorer (11 oder höher) im Command Center Probleme auf, deaktivieren Sie die Kompatibilitätsansicht, und setzen Sie den Dokumentmodus auf „Edge“: Navigieren Sie in Internet Explorer zu Extras >...
  • Seite 10 Die Daten sind in der Datei Sample.mov gespeichert. Die Datei ist im Ordner Clips abgelegt. Lesen Sie die Matrox Monarch HDX-Versionshinweise. • Benötigte Menüs und Befehle sind folgendermaßen dargestellt: . Datei > Speichern bedeutet beispielsweise, dass Sie in Menü > Befehl der Menüleiste zuerst auf Datei und im angezeigten Menü...
  • Seite 11 Matrox Monarch HDX-Hardware und Verbindungen Dieses Kapitel beschreibt die Matrox Monarch HDX-Verbindungen (Video/Audio, LAN und Aufnahme), Tasten, Status-LEDs. Außerdem erfahren Sie, wie Sie den Monarch HDX mit Energie versorgen und zurücksetzen.

  • Seite 12: Matrox Monarch Hdx-Hardware Und Verbindungen

    Matrox Monarch HDX-Hardware Dieser Abschnitt erläutert die Matrox Monarch HDX-Hardwarekomponenten. Technische Daten zur Hardware finden Sie in AnhangC, “Daten von Matrox Monarch HDX. Encoder 1 Encoder 2 USB-Anschluss 1 SD-Kartensteckplatz Auswahl Eingang USB-Anschluss 2 Warnhinweis Netz-LED RS-232 Eingang Stromzufuhr SDI in...

  • Seite 13: Encoder-Tasten (Encd 1 Und Encd 2)

    Die Verwendung der Encoder-Taste unterscheidet sich abhängig davon, ob Sie aufzeichnen oder dem im Command Center ausgewählten Streammodus: • Modus RTSP Ist Monarch HDX im Modus RTSP auf Streamen eingestellt, leuchtet die Encoder-LED. Das Gerät liefert Streamdaten, sobald die Encoder-Taste gedrückt, wurde und die LED des ausgewählten Encoder-Kanals blinkt.

  • Seite 14: Usb-Anschlüsse 1 Und 2

    Monarch HDX-Gerät möglicherweise nicht mehr als ein einzelnes USB 3.0-Laufwerk mit Strom versorgen. • Nach Beenden der Aufzeichnung braucht das Monarch HDX-Gerät u. U. einige Augenblicke zum Fertigstellen der Datei. Während dieses Vorgangs leuchtet die USB-LED. Entfernen Sie das USB-Gerät nicht, wenn die LED leuchtet, da ansonsten Videodateien beschädigt werden könnten.

  • Seite 15: Sd-Karte

    • Das Monarch HDX-Gerät benötigt möglicherweise einige Sekunden, bis es eine neu eingesteckte SD-Karte erkennt. • Wenn eine Aufzeichnung beendet wird, leuchtet die LED der SD-Karte, bis Monarch HDX die Datei finalisiert hat. Entfernen Sie die SD-Karte nicht, wenn die LED leuchtet. • Kennwortgeschützte SD-Karten werden nicht unterstützt.
  • Seite 16 HDMI-Eingangsformaten erhalten Sie unter „Unterstützte Eingangsformate“ auf Seite 2. Monarch HDX unterstützt die ersten zwei Kanäle der dekomprimierten, eingebetteten Audiodateien aus der HDMI-Eingangsquelle für Streaming und Aufzeichnung. An diesem Eingang werden HDCP- und SD-Quellen nicht unterstützt. Die Überwachung der HDMI-Eingangsquelle ist durch eine Verbindung eines HDMI-Monitors mit dem HDMI-Ausgang vom Monarch HDX möglich.

  • Seite 17: Stromversorgung Des Monarch Hdx

    Seite 31. Stromversorgung des Monarch HDX Versorgen Sie das Monarch HDX-Gerät über einen Wechselstromanschluss, ein Netzteil und ein Stromkabel mit Strom. Wird das Monarch HDX-Gerät mit Strom versorgt, leuchtet die Netz-LED ( ), und das Gerät startet eine Einschaltsequenz bei der verschiedene LEDs kurz aufleuchten. Die Warn-LED...

  • Seite 18: Verwenden Des Schalters „Reset

    ) leuchtet möglicherweise weiterhin, wenn ein Fehlerzustand vorliegt (weitere Informationen erhalten Sie unter „Seite „Status““ auf Seite 27). Trennen Sie Monarch HDX von der Stromversorgung, um das Monarch HDX auszuschalten. Technische Daten zur Stromversorgung finden Sie in AnhangC, “Daten von Matrox Monarch HDX.
  • Seite 19 Der Schalter „Reset“ lässt sich mit einer aufgebogenen Büroklammer oder einem ähnlichen Gegenstand drücken. • Durch Aus- und Einschalten des Monarch HDX-Geräts wird das Gerät neu gestartet und nicht auf seine Werkseinstellungen zurückgesetzt. • Durch das Drücken der Taste „Reset“ werden alle gespeicherten Streaming- und Aufzeichnungsprofile beibehalten und alle protokollierten Fehler gelöscht (siehe...
  • Seite 20 Wechseln zum statischen IP-Modus Schalten Sie Ihr Monarch HDX-Gerät in den statischen IP-Modus, indem Sie die Taste ENCD 2 drücken, während die Encoder 2 LED bei der Einschaltsequenz leuchtet. Durch Drücken des Schalters „Reset“ wird das Gerät neu gestartet. Während der Einschaltsequenz (siehe „Stromversorgung des Monarch HDX“...

  • Seite 21: Status-Leds

    Status-LEDs Dieser Abschnitt erhalten Sie weitere Informationen zu den Status-LEDs von Monarch HDX. Status Bedeutung Grün Gerät ist in Betrieb Signalisiert, dass ein Fehler aufgetreten ist. Hierzu zählen Fehler beim Streamen, Aufzeichnen, Fehler mit dem Lüfter oder bei der Temperatur sowie eine physische Trennung der Netzwerkverbindung.
  • Seite 22 Signalisiert, dass der Anschluss/Steckplatz ausgewählt luss 1/2 und (leuchtend) ist, und/oder ein Encoder im Aufzeichnungsmodus ist. SD-KARTE Monarch HDX schreibt derzeit auf das Mediengerät (USB-Gerät oder SD-Karte). Entfernen Sie das (blinkend) Medien-Gerät nicht, wenn die LED leuchtet. Dadurch werden möglicherweise Videodateien beschädigt.

  • Seite 23: Netzwerkverbindung Und -Einrichtung

    Netzwerkverbindung und -einrichtung In diesem Kapitel erfahren Sie, wie Sie Monarch HDX mit einem Netzwerk verbinden und wie Sie die IP-Adresse von Monarch HDX ermitteln, um auf das Monarch HDX Command Center zuzugreifen Zudem erfahren Sie, wie Sie die Monarch HDX-Firmware...

  • Seite 24: Einleitung

    Einleitung Die Anweisungen für die Netzwerkverbindung und -einrichtung hängen davon ab, ob Sie Monarch HDX mit einem Netzwerk mit DHCP-Server (z. B. über einen Router) oder ohne DHCP-Server verbinden. Wenn Sie eine Verbindung zu einem Netzwerk mit DHCP-Server herstellen, müssen Sie für Monarch HDX DHCP als IP-Modus festlegen. Wenn Ihr Netzwerk keinen DHCP-Server enthält, müssen Sie den statischen IP-Modus für...

  • Seite 25: Netzwerkverbindung Und Ip-Adresse

    HDX ermitteln. ¦ Hinweis Wenn Sie die Netzwerkverbindung wechseln, während Monarch HDX in Betrieb ist und der Wechsel dazu führt, dass Monarch HDX eine neue Netzwerk-IP-Adresse erhält, müssen Sie das Gerät ein- und ausschalten, um die neue IP-Adresse anzuwenden. Verwenden Sie zum Ein- und Ausschalten den Schalter „Reset“...

  • Seite 26: Netzwerkverbindung Über Einen Dhcp-Server (Dhcp Als Ip-Modus)

    (DHCP als IP-Modus) Wenn Sie über einen DHCP-Server eine Verbindung zu einem Netzwerk herstellen (z. B. über einen Router), wird die IP-Adresse von Monarch HDX vom DHCP-Server zugewiesen. Sie können die IP-Adresse eines Geräts auf einem DHCP-Server auf mehreren Wegen ermitteln (z. B. über eine DHCP-Server-Clientliste).

  • Seite 27: Netzwerkverbindung Ohne Einen Dhcp-Server (Statischer Ip-Modus)

    Öffnen Sie das Command Center (siehe „Zugreifen auf das Command Center“ auf Seite 22). ¥ Tipp Wenn Sie über mehrere Monarch HDX-Geräte verfügen, ändern Sie zur einfacheren Identifizierung die Namen der einzelnen Geräte (siehe „„Account“ (Konto), Registerkarte“ auf Seite 49).

  • Seite 28: Zugreifen Auf Das Command Center

    Schalten Sie zum Zugreifen auf das Command Center den Monarch HDX ein, stellen Sie eine Verbindung zu einem Ethernetnetzwerk her, und verfahren Sie wie folgt: • Über Ihren Browser: Geben Sie die IP-Adresse von Monarch HDX in die Adresszeile ein, und drücken Sie die EINGABETASTE.

  • Seite 29: Aktualisieren Der Monarch Hdx-Firmware

    Netzwerk-IP-Adresse (siehe „Netzwerkverbindung und IP-Adresse“ Seite 19). Schalten Sie den Monarch HDX ein, und verbinden Sie das Gerät mit einem Ethernetnetzwerk. Laden Sie auf einem Computer, der sich im selben Netzwerksubnetz wie das zu aktualisierende Monarch HDX-Gerät befindet, die aktuelle Version von Matrox Monarch HDX Utils unter www.matrox.com/video/support/...
  • Seite 30 Notizen Kapitel 3, Netzwerkverbindung und -einrichtung...

  • Seite 31: Verwenden Des Command Center

    Verwenden des Command Center In diesem Kapitel erfahren Sie, wie Sie Einstellungen im Monarch HDX Command Center festlegen und Informationen zu Monarch HDX anzeigen können.

  • Seite 32: Einleitung

    Monarch HDX Command Center ist eine webbasierte Anwendung zum Konfigurieren der Monarch HDX-Einstellungen und zum Steuern von Streaming- und Aufzeichnungssitzungen. Sie können die Netzwerk-IP-Adresse Ihres Monarch HDX-Geräts in Ihren Browser eingeben oder über Monarch HDX Utils auf das Command Center zugreifen (siehe „Zugreifen auf das Command Center“...

  • Seite 33: Seite „Status

    Status und die Einstellungen von Monarch HDX sowie gemeldete Fehler. Zeigen Sie diese Seite an, ohne sich anmelden zu müssen. Encoder-Informationen erscheinen jedoch erst, nachdem Sie sich angemeldet haben. Öffnen Sie zum Anzeigen der Seite Status das Monarch HDX Command Center (siehe „Zugreifen auf das Command Center“...

  • Seite 34: Monarch Hdx-Fehler

    Encoder ist auf 1280 × 720p, 60/50 fps eingestellt. Monarch HDX-Fehler Tritt ein Fehler auf, leuchtet die Warn-LED auf dem Monarch HDX-Gerät. Insofern keine Fehlermeldung angezeigt wird, wenn Sie auf die Schaltflächen auf der Registerkarte Control (Steuerung) der Seite Device (Gerät) klicken (siehe „Control (Steuerung), Registerkarte“...
  • Seite 35 Seite 27). Die Warn-LED erlischt ebenfalls, wenn Sie einen neuen Stream und/oder eine neue Aufzeichnung starten. ¦ Hinweis Wenn Sie Monarch HDX ausschalten oder zurücksetzen, werden alle Fehlermeldungen im Gerät gelöscht. Lüfter- und Temperaturfehler Der Lüfter befindet sich unter dem Gerät, und auf der Seite Status erscheint im Abschnitt Messages (Meldungen) stetig der Status von Lüfter und Temperatur.

  • Seite 36: Eingangseinstellungen

    Änderungen der Seite Input Settings (Eingangseinstellungen) gespeichert werden. Wenn Sie die Seite Input Settings (Eingangseinstellungen) vor dem Anwenden der Einstellungen verlassen, werden die Änderungen verworfen. Öffnen Sie zum Anzeigen der Video- und Audioeinstellungen das Monarch HDX Command Center (siehe „Zugreifen auf das Command Center“...

  • Seite 37: Audioeingangseinstellungen

    Enthält Ihre Videoquelle sowohl CEA-608 (VANC) - als auch EIA-608 (Line 21)- Untertitelinformationen, legen Sie mit dieser Einstellung fest, welches Format das Monarch HDX-Gerät für die Ausgabe codiert. Beachten Sie Folgendes: • Mit dieser Einstellung legen Sie nur fest, welche Art von Untertiteln Monarch HDX codiert.

  • Seite 38: Encoder-Einstellungen

    Wählen Sie entweder Analog oder Digital (eingebettet) die für das Streamen und Aufzeichnen verwendete Audioeingangsquelle. Hinweise • Monarch HDX unterstützt beim Streamen und Aufzeichnen zwei Audiokanäle. Abhängig davon, ob Sie eine SDI- oder HDMI-Quelle verwenden, werden vom Gerät nur die ersten zwei Kanäle zum Codieren ausgewählt (siehe...

  • Seite 39: Profile

    Seite 22), und klicken Sie dann auf Encoder Settings (Encoder-Einstellungen). Profile In Monarch HDX können Sie bis zu acht Profile speichern, die Sie jederzeit laden können. Profile werden für beide Encoder angewendet und enthalten Codierparameter und Zielinformationen zum Aufzeichnungs- oder Streamingziel der codierten Videos und Audios (siehe „Seite „Status““...

  • Seite 40: Audio-Codec-Einstellungen

    (Audioeingangseinstellungen) aus. Weitere Informationen finden Sie in „Audioeingangseinstellungen“ auf Seite 31. Codiermodi von Monarch HDX Der Monarch HDX kombiniert zwei Encoder in einem Gerät und bietet verschiedene Optionen wie z. B.: • Streaming an zwei unterschiedliche Standorte (maximale Videodatenrate: insgesamt 20 MB/s) •...
  • Seite 41 MOV oder MP4 auf einem FAT32- oder NTFS-Dateisystem aufgezeichnet werden. ¦ Hinweis Wenn Ihre Aufzeichnungsdatei größer als 4 GB ist, müssen Sie ein NTFS-Laufwerk verwenden. Die geschätzten Dateigrößen auf Basis der durchschnittlichen Videodatenrate und der Aufzeichnungsdauer sowie die geschätzte maximale Dateidauer auf Basis der durchschnittlichen Videodatenrate und des verfügbaren Speicherplatzes finden Sie unter AnhangA, “Größe und Dauer von...
  • Seite 42 Die Option Wowza Cloud ermöglicht über den Wowza-Tokenmechanismus eine sichere Kommunikation über die Wowza-Streamingcloud. Das Token ist ein Code, der zum Verbinden verwendet wird. Bei Auswahl der Option Wowza Cloud wird im Abschnitt Destination (Ziel) das Feld Connection Code (Verbindungscode) für das Wowza-Token angezeigt. Sie müssen alle Verbindungsoptionen (Anmeldename, Kennwort, Streamname, Ziel, URL usw) in Ihr Wowza Cloud-Konto eingeben.

  • Seite 43: Voreinstellungen

    ¦ Hinweis Beim Zurücksetzen eines Geräts wird auch der Code gelöscht. Voreinstellungen Der Monarch HDX bietet mehrere Voreinstellungen für das Streamen und Aufzeichnen, die alle Codierparameter (z. B. Auflösung und Bitrate) definieren. Eine Voreinstellung legt automatisch alle Encoder-Einstellungen fest. Beim Streamen und Aufzeichnen können Sie eine Voreinstellung auch als Basis zum...

  • Seite 44: Bildfrequenz

    Auflösungsoptionen auf Basis Ihrer Quellbildfrequenz. Hier wählen Sie, ob Sie beim Streamen oder Aufzeichnen die Bildfrequenz Ihrer Eingangsquelle oder eine geringere Bildfrequenz verwenden möchten. Monarch HDX unterstützt kein Hochskalieren der Auflösung oder der Bildfrequenz der Eingangsquelle. ¦ Hinweis Die maximale Bildfrequenz beim Streamen im RTMP -Modus beträgt 30 fps, wenn beide Encoder verwendet werden.

  • Seite 45: Einbinden Von Audio

    Wenn Ihr Quellvideo Untertitelinformationen enthält, können Sie unter Include captions (Untertitel einbinden) festlegen, dass Monarch HDX die Untertitel codiert. Monarch HDX unterstützt die Codierung von CEA-608-, CEA-708- und EIA-608-Untertiteln in den folgenden Auflösungen: • 1920 × 1080 p bei 29,97 und 59,94 fps •...

  • Seite 46: Erweiterte Einstellungen

    I-Bildern, den Sie beim Codieren Ihrer Eingangsquelle zum Streamen oder Aufzeichnen verwenden möchten. Hinweise • Monarch HDX verwendet beim Codieren zum Streamen das IP-Muster. Beispiel: Eine GOP-Struktur von 10 erstellt eine GOP von IPPPPPPPPPI. Profil Legen Sie das H.264-Codierprofil beim Streamen oder Aufzeichnen auf Baseline , Main oder High fest.
  • Seite 47 Paketgrößen. Diese Option ist standardmäßig deaktiviert. Hinweise • Im RTSP -Modus streamt Monarch HDX Daten erst an Clients, wenn die gewählte Encoder-Taste auf der Vorderseite des Geräts gedrückt bzw. auf die entsprechende Schaltfläche im Command Center geklickt wurde. Das Streamen wird erst nach erneutem Drücken der Encoder-Taste beendet...
  • Seite 48 Verwenden des RTMP-Streamingprotokolls Wählen Sie den RTMP -Modus. Wählen Sie eine der folgenden Optionen: Default (Standard) Streams mit einer optimierten Methode für die Kommunikation mit RTMP-Servern (für die meisten RTMP-Streams empfohlen). Wenn Sie diese Option wählen, fahren Sie mit Schritt •...

  • Seite 49: Zieleinstellungen (Aufzeichnen)

    Geben Sie die folgenden Einstellungen für das Aufzeichnen an: Medien Wählen Sie die Medien, auf denen Sie Ihre Eingangsquelle aufzeichnen möchten. Sie können einen USB- oder SD-Kartensteckplatz am Monarch HDX oder ein Netzwerkverzeichnis wählen. Weitere Informationen zum Verwenden von USB-Geräten oder SD-Karten und zu deren Einschränkungen erhalten Sie unter...
  • Seite 50 Basisname-[JJJJ-MM-TT_HH-MM-SS]-000.mov/mp4). Weitere Informationen zur Dateisegmentierung erhalten Sie unter „Dateisegmentdauer“ auf Seite 45. Bei der Segmentierung werden den Dateinamen dieselben Angaben für Datum und Uhrzeit hinzugefügt. Hierbei handelt es sich um das Datum und die Uhrzeit beim Start der ersten Datei der Sequenz. Die dreistellige, aufsteigende Nummer dient zum Unterscheiden der Dateien.
  • Seite 51 Weitere Informationen finden Sie in “Dateisegmentdauer. Wenn ausreichend Platz auf dem Speichermedium vorhanden und ein Wert im Feld Maximum file duration angegeben ist, erstellt Monarch HDX in folgenden Fällen mehrere Aufzeichnungsdateien: • Die eingegebene maximale Aufzeichnungsdauer ist länger als 4 Stunden und 50 Minuten.

  • Seite 52: Device" (Gerät), Seite

    Geben Sie die Netzwerkdomäne an, wenn Sie die Aufzeichnung Ihres Quelleingangs in einem Netzwerkverzeichnis speichern (siehe „Medien“ Seite 43) und Monarch HDX sich nicht in derselben Domäne wie das Netzwerk befindet. Geben Sie ggf. unter Username und Password den Benutzernamen und das Kennwort für den Netzwerkzugriff ein.

  • Seite 53: Control (Steuerung), Registerkarte

    Control (Steuerung), Registerkarte Auf der Registerkarte Control (Steuerung) können Sie Ihr Monarch HDX-Gerät und bis zu vier weitere Monarch HDX-Geräte im selben Netzwerk steuern. Auch die Encoder-Tasten an einem Monarch HDX-Gerät dienen zur Steuerung des Streamens und Aufzeichnens auf diesem Gerät. Andere Geräte können nicht darüber gesteuert werden.
  • Seite 54 Werkseinstellungen müssen die Tasten bei Bedarf wieder deaktiviert werden. Deaktivieren der Vorschau Wenn Sie nicht möchten, dass im inaktiven Zustand von Monarch HDX angezeigt wird, was die Kamera/Eingabe an das Gerät sendet, können Sie die Vorschau mit der Option Disable preview stream (Vorschaustream deaktivieren) deaktivieren.

  • Seite 55: Account" (Konto), Registerkarte

    HDX lautet admin. Der Benutzername des Geräts kann nicht geändert werden. Sie sollten jedoch das Kennwort des Geräts ändern. Geben Sie zum Ändern des Kennworts für Monarch HDX das aktuelle und das neue Kennwort ein, und klicken Sie auf Change (Ändern). Weitere Informationen zum Zurücksetzen des Kennworts auf die Werkseinstellungen erhalten Sie unter „Zurücksetzen auf die...

  • Seite 56: Automatische Konfiguration

    Automatische Konfiguration Auf der Registerkarte Automatic configuration (Automatische Konfiguration) im Command Center können Sie die aktuellen Einstellungen von Monarch HDX in eine XML-Datei (die Monarch HDX-Konfigurationsdatei) exportieren, Einstellungen aus einer zuvor installierten Konfigurationsdatei importieren oder Einstellungen aus derselben auf einer Website gehosteten XML-Datei importieren.
  • Seite 57 Seite 52). Rufen Sie im Command Center die Registerkarte Automatic Configuration (Automatische Konfiguration) auf. Klicken Sie unter Load settings from a Monarch HDX configuration file (Einstellungen aus einer Monarch HDX-Konfigurationsdatei laden) auf Browse (Durchsuchen). Wählen Sie die Datei, die Sie laden möchten.
  • Seite 58 USB-Gerät oder auf einem Netzwerklaufwerk speichern. Sie können die Konfigurationsdatei dann zum Konfigurieren weiterer Monarch-HDX-Geräte verwenden. ¦ Hinweis Sie können die Datei nicht auf einem mit Monarch HDX verbundenen USB-Gerät speichern. Rufen Sie im Command Center die Registerkarte Automatic Configuration (Automatische Konfiguration) auf.

  • Seite 59: Ip Setup" (Ip-Einrichtung), Registerkarte

    HDX Command Center, und wählen Sie Device > IP Setup (Gerät > IP-Einrichtung). Festlegen von DHCP als IP-Modus Legen Sie DHCP als IP-Modus für Monarch HDX fest, wenn Sie mit einem DHCP-Server eine Verbindung mit einem Netzwerk herstellen, z. B. über einen Router.
  • Seite 60 „Netzwerkverbindung und IP-Adresse“ auf Seite 19. Festlegen des statischen IP-Modus Legen Sie den statischen IP-Modus für Monarch HDX fest, wenn Sie ohne einen DHCP-Server eine Verbindung mit einem Netzwerk herstellen. Wählen Sie Static (Statisch). Geben Sie unter IP address eine statische IP-Adresse für Ihr Monarch HDX-Gerät ein.

  • Seite 61: Registerkarte „Date And Time" (Datum Und Uhrzeit)

    „Zugreifen auf das Command Center“ auf Seite 22). Wählen Sie Device > IP Setup (Gerät > IP-Einrichtung). Deaktivieren Sie Display this Monarch HDX on the network as a UPnP device (Dieses Monarch HDX-Gerät nicht als UPnP-Gerät im Netzwerk anzeigen). Klicken Sie auf Apply (Anwenden).
  • Seite 62 Öffnen Sie zum Anzeigen der Registerkarte Date and Time (Datum und Uhrzeit) das Monarch HDX Command Center, und wählen Sie Device > Date and Time (Gerät > Datum und Uhrzeit). Festlegen von Datum und Uhrzeit auf dem Gerät Sie können das Datum und die Uhrzeit manuell oder automatisch über einen NTP-Server einstellen.

  • Seite 63: Registerkarte „Pairing

    Manuell Automatisch* Wählen Sie Manual (Manuell). Wählen Sie Automatic (Automatisch). Geben Sie unter Time die Uhrzeit und unter Date das Datum im Wählen Sie unter NTP server eine Format TT/MM/JJJJ ein, oder lokale oder eine öffentliche klicken Sie auf , um ein Datum Adresse für den NTP-Server.
  • Seite 64 Öffnen Sie zum Anzeigen der Registerkarte Pairing (Koppeln) das Monarch HD Command Center (siehe „Zugreifen auf das Command Center“ auf Seite 22), und wählen Sie Device > Pairing (Gerät > Koppeln). Gehen Sie wie folgt vor, um Ihr Monarch-Gerät mit einem externen Dienst zu koppeln: Rufen Sie im Command Center die Registerkarte Pairing (Koppeln) auf.

  • Seite 65: Registerkarte „About" (Info)

    Firmwareversion Ihres Monarch HD-Geräts. Hier können Sie die aktuell Monarch HDX-Dokumentation (Internetverbindung erforderlich) und die Garantiebestimmungen für Monarch HDX anzeigen. ¦ Hinweis Informationen zum Aktualisieren der Monarch HDX-Firmware erhalten Sie unter „Aktualisieren der Monarch HDX-Firmware“ auf Seite 23.
  • Seite 66 Öffnen Sie zum Anzeigen der Seite About (Info) das Monarch HDX Command Center, und wählen Sie Device > About (Gerät > Info). Kapitel 4, Verwenden des Command Center...

  • Seite 67: Größe Und Dauer Von Aufzeichnungsdateien

    Größe und Dauer von Aufzeichnungsdateien Dieser Anhang enthält Tabellen mit Schätzungen zur Größe und Dauer von Aufzeichnungsdateien.
  • Seite 68 Größe und Dauer von Aufzeichnungsdateien Die folgende Tabelle enthält die geschätzte Größe der Aufzeichnungsdatei basierend auf der durchschnittlichen Videodatenrate und Dauer der Aufzeichnung. Ebenfalls enthalten ist die geschätzte maximale Aufzeichnungdauer basierend auf der durchschnittlichen Videodatenrate und dem verfügbaren Speicherplatz ¦ Hinweis Ihr Monarch-Gerät begrenzt die Dauer jeder Aufzeichnung auf 4 Stunden und 50 Minuten, sofern in den Aufzeichnungseinstellungen kein anderes Limit für die Aufzeichnungsdauer festgelegt wurde.

  • Seite 69: Freigeben Eines Netzwerkordners

    Freigeben eines Netzwerkordners In diesem Anhang erfahren Sie, wie Sie Netzwerkordner für das Monarch-Gerät freigeben.

  • Seite 70: Einleitung

    Einleitung In diesem Anhang erfahren Sie, wie Sie freigegebene Ordner auf einem Windows- oder Mac-System erstellen, um sie als Zielordner für Aufzeichnungen oder Dateiübertragen in Monarch zu verwenden. ¡ Wichtig Beachten Sie zur Erstellung von freigegebenen Ordnern Folgendes: • Wenn Sie den Pfad angeben, müssen alle Ordner in diesem Pfad bereits bestehen.

  • Seite 71: Unter Mac Os

    Pfad zu dem Ordner, den Sie freigeben möchten: echo /Path -mapall=$(logname)| sudo tee -a /etc/exports Beispiel: Geben Sie zum Freigeben eines Ordners namens Files auf dem Schreibtisch unter Matrox im Stammverzeichnis Benutzer den folgenden Befehle ein: echo /Users/Matrox/Desktop/Files -mapall=$(logname)| sudo tee -a /etc/exports Zum Erhöhen der Sicherheit beschränken Sie den Schreibzugriff auf den...
  • Seite 72 //IP-Adresse/vollständiger Pfad zum freigegebenen Ordner/Basisname Beispiel: Wenn Sie Ihre Datei „Recording1“ nennen und in einem freigegebenen Ordner namens „Files“ auf dem Schreibtisch unter „Matrox“ im Stammverzeichnis „Benutzer“ auf einem Netzwerkcomputer mit der IP-Adresse „123.456.7.890“ speichern möchten, geben Sie Folgendes ein: //123.456.7.890:/Users/Matrox/Desktop/Files/Recording1...

  • Seite 73: Daten Von Matrox Monarch Hdx

    Daten von Matrox Monarch HDX In diesem Anhang finden Sie die technischen Daten zur Monarch HDX-Hardware.

  • Seite 74: Allgemein

    HDMI YCbCr 4:2:2 / RGB HDMI, eingebettetes Audio, 2-Kanal HDCP wird nicht unterstützt HDMI-Standardstecker, Typ A (19-polig) • HDMI-Ausgang HDMI YCbCr 4:2:2 / RGB • HDMI, eingebettetes Audio, 2-Kanal • HDMI-Standardstecker, Typ A (19-polig) • • SDI-Eingang Anhang C, Daten von Matrox Monarch HDX...
  • Seite 75 Unterstützte Videoeingangsformate (automatisch ermittelt) 1920 × 1080p bei 23,98/24/25/29,97/30/50/59,94/60 fps • 1920 × 1080i bei 25/29,97 fps • 1280 × 720p bei 50/59,94/60 fps • 720 × 576i bei 25 fps • 720 × 486i bei 29,97 fps • 8-Kanal (16 Passthrough), eingebettetes 24-Bit-SDI-Audio, Samplingrate 48 kHz, synchron SDI-konform mit SMPTE 259M/292M/424M (Stufe A)/425M BNC-Buchse (75 Ω...

  • Seite 76: Umgebungsvoraussetzungen

    • Luftfeuchtigkeit für den Betrieb: 20 bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) • Luftfeuchtigkeit bei der Lagerung: 5 bis 95 % relative Luftfeuchtigkeit (nicht kondensierend) Abmessungen Der Monarch HDX weist folgende Abmessungen auf: Oberseite Anhang C, Daten von Matrox Monarch HDX...

  • Seite 77: Vorderseite

    Vorderseite Seite Abmessungen...
  • Seite 78 Notizen Anhang C, Daten von Matrox Monarch HDX...

  • Seite 79: Matrox-Kundensupport

    Matrox-Kundensupport In diesem Anhang erfahren Sie, wie Sie Ihr Matrox-Produkt registrieren und Kundensupport anfordern.

  • Seite 80: So Erhalten Sie Matrox-Kundensupport

    Falls Sie ein Problem nicht mithilfe der Dokumentation zu Ihrem Matrox-Produkt lösen können, wenden Sie sich an Ihren Matrox-Ansprechpartner. Der Mitarbeiter ist in der Lage, Ihr Problem mit der Installation oder Systemkonfiguration schnell zu lösen. Ist Ihr Ansprechpartner nicht in der Lage, das Problem zu lösen, erhalten Sie von Matrox weitere Informationen und Unterstützung.

  • Seite 81: Index

    Index Anwendung Matrox Monarch HDX Datei speichern unter Matrox Monarch Utils Datum und Uhrzeit Audio Abtastrate der Audioquelle Eingang Auswählen der Audioquelle Audio analog Bitrate der Audioquelle Eingangsformate, unterstützte Eingangseinstellungen Encoder-Einstellungen Einstellungen Hardwareausgang Abtastrate der Audioquelle Hardwareeingang Audioquelle Betriebsmodi Aufzeichnen...
  • Seite 82 Kundensupport Registrieren Ihres Matrox-Produkts LEDs, Hardware Reset, MonarchHDX-Hardware Matrox SD-Kartensteckplatz Kontakt Status WWW-Website Anzeigen im Command Center Matrox Monarch HDX auf USB speichern analoger Audioausgang LEDs analoger Audioeingang Steuern von Streaming und Aufzeichnung Anzeigen des Status Stilkonventionen Betriebsmodi Streamen Datum und Uhrzeit...
  • Seite 83 Website, Matrox Wechselstrom Wowza Cloud, Verwendung WWW-Website, Matrox Index...
  • Seite 84 Notizen Index...

  • Seite 85: Einwilligungserklärung

    (Español) Información para usuarios europeos – Declaración de conformidad Observación referente a los productos de hardware de Matrox apoyados por este manual Estos dispositivos cumplen con la directiva de la CE 2014/30/EU para dispositivos digitales de Clase A. Dichos dispositivos han sido sometidos a prueba y se ha comprobado que cumplen con las normas EN55022/CISPR22 y EN55024/CISPR24.
  • Seite 86 www.matrox.com/video...
