Opticum AX-800 Bedienungsanleitung

Neu konzipierte Digitale DVB-T
Einleitung:

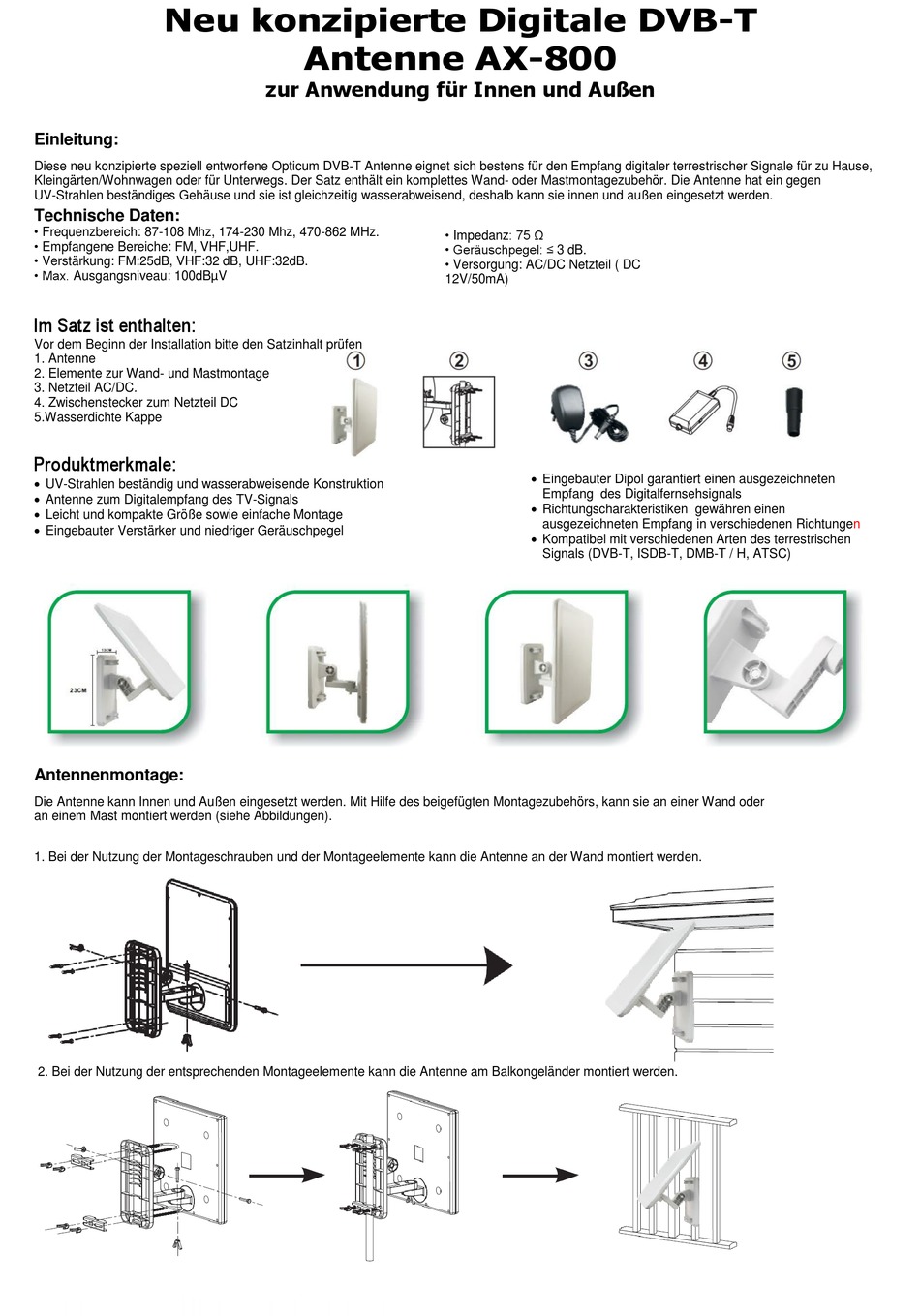

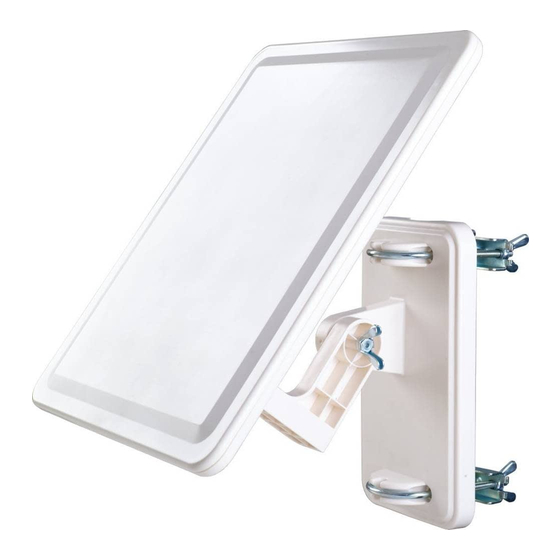

Diese neu konzipierte speziell entworfene Opticum DVB-T Antenne eignet sich bestens für den Empfang digitaler terrestrischer Signale für zu Hause,
Kleingärten/Wohnwagen oder für Unterwegs. Der Satz enthält ein komplettes Wand- oder Mastmontagezubehör. Die Antenne hat ein gegen
UV-Strahlen beständiges Gehäuse und sie ist gleichzeitig wasserabweisend, deshalb kann sie innen und außen eingesetzt werden.
Technische Daten:
• Frequenzbereich: 87-108 Mhz, 174-230 Mhz, 470-862 MHz.
• Empfangene Bereiche: FM, VHF,UHF.
• Verstärkung: FM:25dB, VHF:32 dB, UHF:32dB.
• Max. Ausgangsniveau: 100dBµV
Im Satz ist enthalten:
Vor dem Beginn der Installation bitte den Satzinhalt prüfen
1. Antenne
2. Elemente zur Wand- und Mastmontage
3. Netzteil AC/DC.
4. Zwischenstecker zum Netzteil DC
5.Wasserdichte Kappe
Produktmerkmale:
 UV-Strahlen beständig und wasserabweisende Konstruktion
 Antenne zum Digitalempfang des TV-Signals
 Leicht und kompakte Größe sowie einfache Montage
 Eingebauter Verstärker und niedriger Geräuschpegel
Antennenmontage:
Die Antenne kann Innen und Außen eingesetzt werden. Mit Hilfe des beigefügten Montagezubehörs, kann sie an einer Wand oder
an einem Mast montiert werden (siehe Abbildungen).
1. Bei der Nutzung der Montageschrauben und der Montageelemente kann die Antenne an der Wand montiert werden.
2. Bei der Nutzung der entsprechenden Montageelemente kann die Antenne am Balkongeländer montiert werden.
Antenne AX-800
zur Anwendung für Innen und Außen
• Impedanz: 75 Ω
• Geräuschpegel: ≤ 3 dB.
• Versorgung: AC/DC Netzteil ( DC
12V/50mA)
 Eingebauter Dipol garantiert einen ausgezeichneten
Empfang des Digitalfernsehsignals
 Richtungscharakteristiken gewähren einen
ausgezeichneten Empfang in verschiedenen
 Kompatibel mit verschiedenen Arten des terrestrischen
Signals (DVB-T, ISDB-T, DMB-T / H, ATSC)
Richtungen
