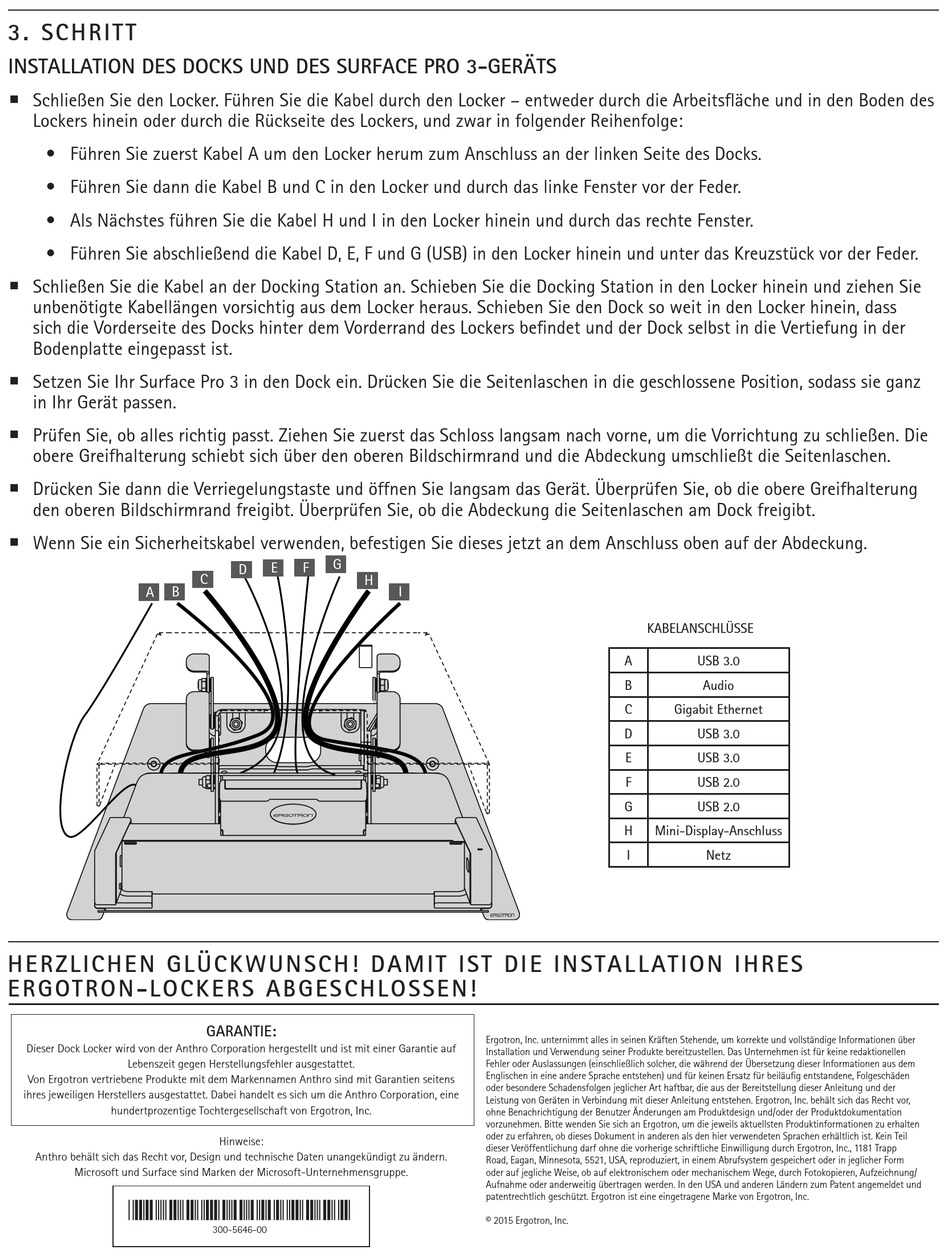

Ergotron Dock Locker Montageanleitung Seite 4

3. SC HR I TT
INSTALLATION DES DOCKS UND DES SURFACE PRO 3-GERÄTS
ƒ Schließen Sie den Locker. Führen Sie die Kabel durch den Locker – entweder durch die Arbeitsfläche und in den Boden des
Lockers hinein oder durch die Rückseite des Lockers, und zwar in folgender Reihenfolge:
• Führen Sie zuerst Kabel A um den Locker herum zum Anschluss an der linken Seite des Docks.
• Führen Sie dann die Kabel B und C in den Locker und durch das linke Fenster vor der Feder.
• Als Nächstes führen Sie die Kabel H und I in den Locker hinein und durch das rechte Fenster.
• Führen Sie abschließend die Kabel D, E, F und G (USB) in den Locker hinein und unter das Kreuzstück vor der Feder.
ƒ Schließen Sie die Kabel an der Docking Station an. Schieben Sie die Docking Station in den Locker hinein und ziehen Sie
unbenötigte Kabellängen vorsichtig aus dem Locker heraus. Schieben Sie den Dock so weit in den Locker hinein, dass
sich die Vorderseite des Docks hinter dem Vorderrand des Lockers befindet und der Dock selbst in die Vertiefung in der
Bodenplatte eingepasst ist.
ƒ Setzen Sie Ihr Surface Pro 3 in den Dock ein. Drücken Sie die Seitenlaschen in die geschlossene Position, sodass sie ganz
in Ihr Gerät passen.
ƒ Prüfen Sie, ob alles richtig passt. Ziehen Sie zuerst das Schloss langsam nach vorne, um die Vorrichtung zu schließen. Die
obere Greifhalterung schiebt sich über den oberen Bildschirmrand und die Abdeckung umschließt die Seitenlaschen.
ƒ Drücken Sie dann die Verriegelungstaste und öffnen Sie langsam das Gerät. Überprüfen Sie, ob die obere Greifhalterung
den oberen Bildschirmrand freigibt. Überprüfen Sie, ob die Abdeckung die Seitenlaschen am Dock freigibt.
ƒ Wenn Sie ein Sicherheitskabel verwenden, befestigen Sie dieses jetzt an dem Anschluss oben auf der Abdeckung.
