PROMYK MZH Montageanleitung
Verwandte Anleitungen für PROMYK MZH
Inhaltszusammenfassung für PROMYK MZH

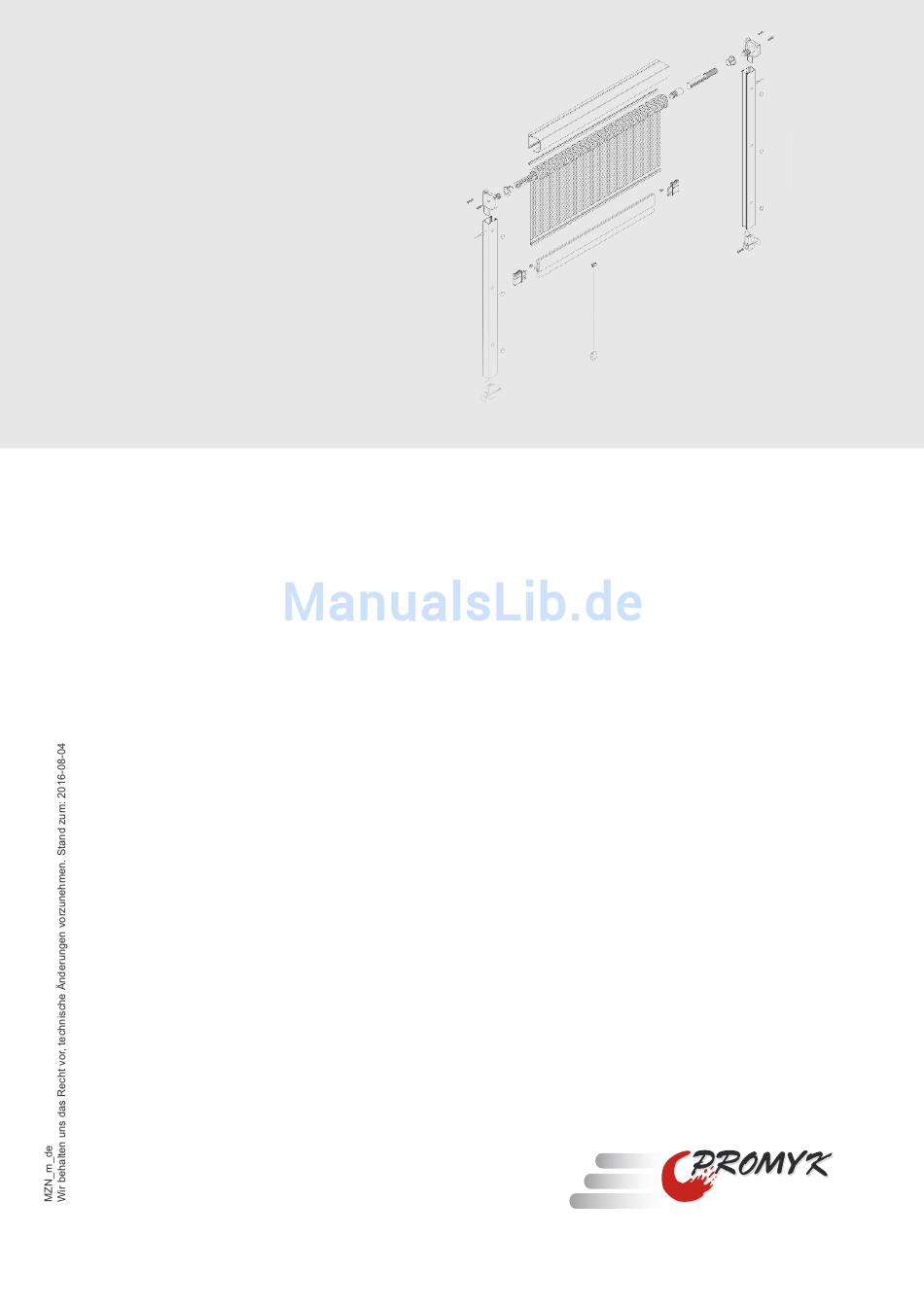

- Seite 1 Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN und eines Insektenschutzrollos mit Haken Typ MZH...
- Seite 2 Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN Der Inhalt der Unterlagen ist in Übereinstimmung gemäß der allgemein geltenden Vorschriften der Republik Polen, insbesondere mit dem Gesetz vom 4. Februar 1994 über das Urheberrecht und verwandte Schutzrechte (Gesetzblatt vom 2006 Nr. 90, Position 631, mit späteren Änderungen) und gemäß der Vorschriften des EU-Rechts, insbesondere der Richtlinie 2001/29 / EG des Europäischen Parlaments und des Rates vom 22.
-
Seite 3: Inhaltsverzeichnis
8.2 Montage des MZN / MZH in der Nische zur Leibung....................13 8.3 Montage des MZN / MZH in der Nische zum Fensterrahmen mit Hilfe von Schrauben..........14 8.4 Montage des MZN / MZH in der Nische zum Fensterrahmen mit Hilfe von Nippelschrauben........15 9. -
Seite 4: Allgemeine Hinweise
Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN 1. ALLGEMEINE HINWEISE Es sind die geltenden Arbeitsschutz- und Arbeitshygienevorschriften zu befolgen, vor allem diese, die die Arbeitssicherheit in Bezug auf Elektrogeräte und Arbeit in Höhen festlegen. Bei der Montage ist was folgt zu verwenden: a) Sollte die Montage in einem Stahlbeton-Sturz oder einem vollen Ziegel erfolgen - so sind Dübel von Ø... -
Seite 5: Bestandtteile Des Spannrahmens Mzn
Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN 3. BESTANDTEILE DES MZN Vor der Montage ist die Ware auszupacken und in qualitativer sowie quantitativer Hinsicht zu prüfen. Kasten des Insektenschutzrollos - 1 Stück Führungsschiene des Insektenschutzrollos - 2 Stück Arretierungsverschluss - 2 Stück (montiert in der Führungsschienen-Kammer). PVC-Stöpsel - die Anzahl hängt von der Anzahl der Löcher in den Führungsschienen ab. -
Seite 6: Montage Des Arretierungsverschlusses (Betrifft Mzn)
Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN 4. MONTAGE DES ARRETIERUNGSVERSCHLUSS (BETRIFFT MZN) In den Arretierungsverschluss die Mutter samt Schraube einführen, demnächst in die Führungsschiene den Arretierungsverschluss mit Mutter und Schraube einführen. Mit einem Kreuzschlitzschraubendreher den Verschluss in der gewünschten Lage absichern. Für die Bedienung des Insektenschutzes von der Innenseite des Gebäudes, ist mit Sicht auf das Produkt von der Außenseite des Gebäudes, in die linke Führungsschiene ein Verschluss mit der L-Kennzeichnung einzuführen, in die rechte dagegen mit der R-Ken- nzeichnung. -
Seite 7: Bestandtteile Des Spannrahmens Mzh
Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN 6. BESTANDTEILE DES MZH Vor der Montage ist die Ware auszupacken und in qualitativer sowie quantitativer Hinsicht zu prüfen. Kasten des Insektenschutzrollos - - 1 Stück Rahmen des Insektenschutzrollos - 1 Stück Bürstendichtung - 1 Stück, verwendet ausschließlich bei der Montage in der Nische (montiert im oberen Teil des Kastens). -
Seite 8: Das Insektenschutzsystem Mzn Und Mzh - Montage An Der Wand
Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN 7. DAS INSEKTENSCHUTZSYSTEM MZN und MZH - MONTAGE AN DER WAND Montageschritte Abmessungen der Öffnung prüfen [1], [2]. Die Führungsschienen / den Rahmen auf den Blendenkappen-Bolzen legen [3]. An der Stelle, an der Blendenkappen-Bolzen und die Führungsschiene zusammentreffen, Löcher links und rechts in der Führungsschiene mithilfe des Bohrers Ø... - Seite 9 Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN Das Insektenschutzgitter beiseiteschieben, die Löcher mit Bohrmaschine an gekennzeichneten Stellen an der Wand ausführen [7]. In die ausgeführten Löcher Montagebolzen einführen [8]. Den Kasten des Insektenschutzrollos samt verbundenen Führungsschienen/Rahmen an der Wand anlegen und das Ganze an die Wand (Fassade) mit Schrauben befestigen [9].Nach der Befestigung die Löcher mit den beigefügten Verschlüssen absichern.
-
Seite 10: Das Insektenschutzsystem Mzn Und Mzh - Montage In Der Nische
Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN DAS INSEKTENSCHUTZSYSTEM MZN und MZH - MONTAGE IN DER NISCHE Montageschritte Abmessungen der Öffnung prüfen [10], [11]. 8.1 Montage des MZN in der Nische mit Hilfe von Aluminium-Schnappverschluss oder Federschnappverschluss. - Beim Verwenden des Aliminium-Schnappverschluss des Kastens, den Verschluss zum Sturz anlegen, so dass er mit dem kürzeren Rand an den Fensterrahmen angrenzt. - Seite 11 Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN Beim Einsetzen des Aluminium- oder Federschnappverschluss, den vorderen Teil des Kastens zum Verschluss anlegen, danach den hinteren Teil so stark zudrücken, dass der ganze Kasten im Griff fest bleibt [16]. Die Führungsschiene bei einem Winkel auf dem Blendenkappen-Bolzen anbringen [17].
- Seite 12 Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN In die ausgeführten Löcher Montagebolzen einführen [21]. Ähnlich wie auf der Abbildung [17], die Führungsschienen auf den Blendenkappen-Bolzen legen. Die Führungsschienen mithilfe der beigefügten Schrauben [22] festschrauben. - 12 -...
-
Seite 13: Montage Des Mzn / Mzh In Der Nische Zur Leibung
Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN 8.2 Montage des MZN / MZH in der Nische zur Leibung Die Führungsschienen /Rahmen auf den Blendenkappen-Bolzen links und rechts anbringen[23]. Den Kasten mit den Führungsschienen /Rahmen in die Fensternische einschieben [24]. ACHTUNG: Es ist zu beachten, dass die in der Führungsschiene schräg verlaufende Dichtung (schwarz) immer auf der Innenseite des Gebäudes zu finden ist. -
Seite 14: Montage Des Mzn / Mzh In Der Nische Zum Fensterrahmen Mit Hilfe Von Schrauben
Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN 8.3 Montage des MZN / MZH in der Nische zum Fensterrahmen mit Hilfe von Schrauben Die Führungsschienen /Rahmen auf den Blendenkappen-Bolzen links und rechts anbringen [29]. Den Kasten mit den Führungsschienen /Rahmen in die Fensternische einführen [30]. -
Seite 15: Montage Des Mzn / Mzh In Der Nische Zum Fensterrahmen Mit Hilfe Von Nippelschrauben
Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN 8.4 Montage des MZN / MZH in der Nische zum Fensterrahmen mit Hilfe von Nippelschrauben Die Führungsschienen /Rahmen auf den Blendenkappen-Bolzen links und rechts anbringen [33]. ACHTUNG: Es ist zu beachten, dass die in der Führungsschiene schräg verlaufende Dichtung (schwarz) immer auf der Innenseite des Gebäudes zu finden ist. - Seite 16 Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN Das Insektenschutz mit dem Kasten in die Nische aufschieben, die Führungsschienen auf die Nippelschrauben einlegen (einschnappen) [36], [37]. Montage - MZN Montage - MZH - 16 -...
-
Seite 17: Art Und Weise Der Öffnung Und Schliessung Des Mzn I Mzh
Montageanleitung eines unabhängig integrierten Insektenschutzrollos Typ MZN 9. ART UND WEISE DER ÖFFNUNG UND SCHLIESSUNG DES MZN UND MZH 9.1 Schließung und Öffnung des MZN Das Verschließen des Insektenschutzrollos besteht in der Verschiebung des Endstabs bis zur Endlage (untere). Um den Insektenschutz zu öffnen muss der Endstab unten zugedrückt und leicht nach vorne gekippt werden 9.2 Schließung und Öffnung des MZH...
