Elkron KP30WL Bedienungsanleitung

TASTIERA VIA RADIO BIDIREZIONALE KP30WL
BIDIRECTIONAL RADIO KEYPAD KP30WL
CLAVER RADIO BIDIRECTIONNELLE KP30WL
Via Carducci, 3 – 10092 Beinasco (TO) – ITALY
0681 Tel. +39(0)113986711 – FAX +39(0)113499434
www.elkron.it
IS0215-AC

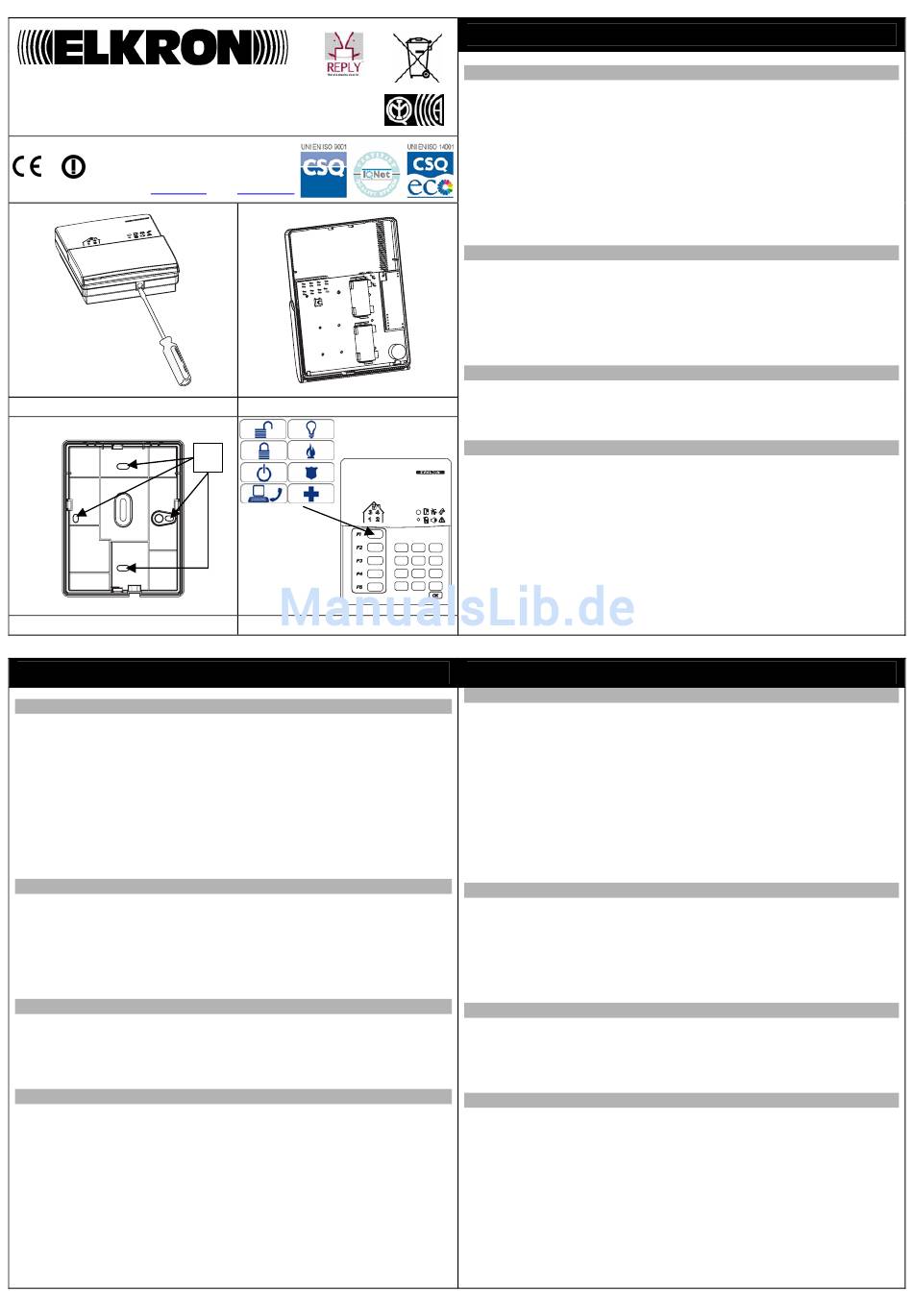

Fig. 1
Fig. 3
TECHNICAL FEATURES
• Power supply..............................2 3V CR123A Lithium/Manganese
• Radio range
• Radio transmission.....................frequency modulation FSK-NB,
• Autonomy ...................................3 years in conditions of standard use
• Degree of protection...............
• Dimensions (l x h x d) mm......
• Autoprotection against opening and removal.
INSTALLATION
1) Open the keyboard by pressing the lower flap and lifting the lid as
shown in fig. 1. Insert the batteries (exclusively at the time of
acquisition) observing polarity (fig. 2). For keyboard acquisition and
configuration, refer to the WL30 System Installation Manual.
2) Fasten the keyboard to the wall using fastenings "A" shown in fig.3.
PERSONALISING FUNCTION KEYS
It is possible to personalise the 5 function keys (F1...F5) to make the
choice of the associated command easy and instinctive, using the special
labels to be positioned under the transparent key covers supplied.
REPLACING BATTERIES
To replace the battery, open the keyboard and remove the batteries.
Replace them and take the used batteries to an authorised disposal
centre. The data programmed remains after battery replacement.
!!! ATTENTION !!! DANGER OF EXPLOSION IF THE BATTERY IS
REPLACED WITH ANOTHER OF THE WRONG TYPE. FOLLOW THE
INSTRUCTIONS FOR ELIMINATING USED BATTERIES. Remember
that lithium batteries are classed as special waste under code n° CER
160605 (E.W.C. 160605) and their disposal at the end of their lifecycle
is regulated by precise legal provisions.
ELKRON S.p.A.
malto: info@elkron.it
Fig. 2
A
Fig. 4
ENGLISH
Dioxide batteries (supplied)
up to 500 m outdoors
434 MHz.
IP30/IK02.
138 x 106 x 35.
CARATTERISTICHE TECNICHE
• Alimentazione......................... 2 pile Lithium/Manganese Dioxide
• Portata radio........................... fino a 500 m in aria libera
• Trasmissione radio ................. a modulazione di frequenza
• Autonomia .............................. 3 anni in condizioni di normale utilizzo
• Grado di protezione................ IP30/IK02.
• Dimensioni (h x l x p) mm....... 138 x 106 x 35.
• Autoprotezione all'apertura e all'asportazione.
INSTALLAZIONE
1) Aprire la tastiera premendo la linguetta inferiore e sollevando il
coperchio come indicato in fig. 1. Inserire le pile (esclusivamente al
momento dell'acquisizione)
l'acquisizione e la configurazione della tastiera, fare riferimento al
Manuale di Installazione del Sistema WL30.
2) Fissare la tastiera al muro utilizzando le predisposizioni "A" di fig.3,
PERSONALIZZAZIONE DEI TASTI FUNZIONE
E' possibile personalizzare i 5 tasti funzione (F1...F5) per rendere agevole
e intuitiva la scelta del comando associato, utilizzando le apposite
etichette da posizionare sotto i copritasti trasparenti a corredo (Fig.4)
SOSTITUZIONE PILE
Per sostituire la pila, aprire la tastiera e rimuovere le pile, quindi sostituirle e
consegnare quelle scariche presso smaltitori autorizzati.
La programmazione effettuata viene mantenuta anche dopo la sostituzione
delle pile.
!!! ATTENZIONE !!! PERICOLO D'ESPLOSIONE SE LA PILA E'
1 2 3
SOSTITUITA CON ALTRA DI TIPO SCORRETTO. ELIMINARE LE PILE
4 5 6
USATE SEGUENDO LE ISTRUZIONI. Si ricorda che le pile al litio
7 8 9
sono a tutti gli effetti dei rifiuti speciali con codice di classificazione
* 0 #
CER 160605 (E.W.C. 160605) e che il loro smaltimento, a fine ciclo di
vita, è regolamentato da precise disposizioni di legge.
CARACTERISTIQUES TECHNIQUES
• Alimentation............................ 2 piles Lithium/Manganèse Dioxyde
• Porte radio.............................. jusqu'à 500 m en champ libre
• Transmission radio ................. en modulation de fréquence
• Autonomie .............................. 3
normale
• Degré de protection................ IP30/IK02.
• Dimensions (h x l x p) mm...... 138 x 106 x 35.
• Autoprotection à l'ouverture et à l'arrachement.
INSTALLATION
1) Ouvrir le clavier en appuyant sur la languette inférieure et en soulevant
le couvercle comme illustré dans la fig.1. Insérer les piles (uniquement
au moment de l'apprentissage) en respectant les polarités (fig.2). Pour
l'acquisition et la configuration du clavier, faire référence au Manuel
d'Installation du Système WL30.
2) Fixer le clavier au mur en utilisant les prédispositions "A" de fig.3,
PERSONNALISATION DES TOUCHES FONCTION
Il est possible de personnaliser les 5 touches fonction (F1...F5) pour
rendre facile et intuitif le choix de la commande associée, en utilisant les
étiquettes spécialement prévues sous les protections transparentes des
touches spécialement fournies (Fig.4)
REMPLACEMENT DES PILES
Pour remplacer la pile, ouvrir le clavier et enlever les piles, puis les
remplacer et confier les piles usées aux centres d'élimination autorisés.
La programmation effectuée est maintenue même après le remplacement
des piles.
!!! ATTENTION !!! DANGER D'EXPLOSION SI LA PILE EST
REMPLACEE PAR UNE DE TYPE NON CORRECT. ELIMINER LES
PILES USEES EN SUIVANT LES INSTRUCTIONS . On rappelle que
les piles au lythium sont des déchets spéciaux ayant un code de
classement CER 160605 (E.W.C. 160605) et que leur élimination, en
fin de cycle de vie, est règlementé par des dispositions de loi
précises.
ITALIANO
da 3V tipo CR123A (a corredo)
Formati: CR17345 (IEC), 5018LC (ANSI)
FSK-NB, 434 MHz.
rispettando le polarità
FRANCAIS
de 3V type CR123A (en dotation)
Formats: CR17345 (IEC), 5018LC (ANSI)
FSK-NB, 434 MHz.
années en conditions
(fig.2). Per
d'utilisation
