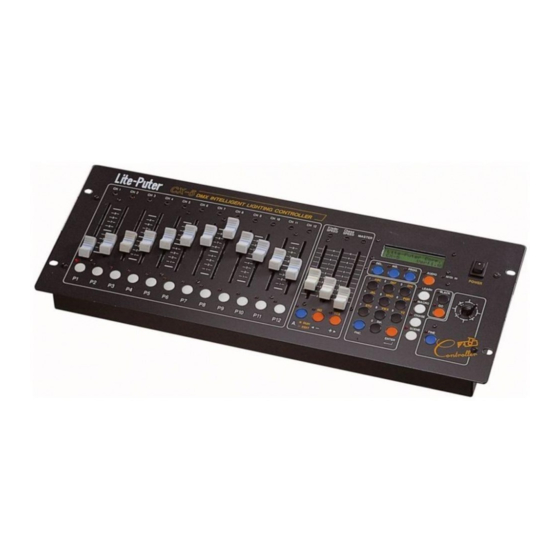

Lite-Puter CX-5 Bedienungsanleitung

Dmx-scannersteuerung
Vorschau ausblenden Andere Handbücher für CX-5:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lite-Puter CX-5

Inhaltszusammenfassung für Lite-Puter CX-5

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS EINFÜHRUNG ..........................3 SICHERHEITSHINWEISE ......................3 BESTIMMUNGSGEMÄSSE VERWENDUNG................4 EIGENSCHAFTEN ........................5 BEDIENUNG..........................5 Kapitel 1. Die Hauptfunktion des CX-5.................5 Kapitel 2. SCENE.........................8 Kapitel 3. CHASE.......................10 Kapitel 4. MACRO......................15 Kapitel 5. LEARN .......................19 Kapitel 6. BLACK FINE ......................22 Kapitel 7 Einstellung der Startadresse eines Scanners .............22 Kapitel 8 FNC TASTEN-Tabelle ..................22...

  • Seite 3: Einführung

    - entsprechend qualifiziert sein - diese Betriebsanleitung genau beachten. EINFÜHRUNG Wir freuen uns, daß Sie sich für eine CX-5 DMX-Scannersteuerung entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, daß Sie lange Zeit Freude an Ihrem Kauf haben werden.

  • Seite 4: Bestimmungsgemässe Verwendung

    Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an! Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.

  • Seite 5: Eigenschaften

    Neben jeder Funktionstaste befindet sich eine LED-Anzeige, um den Benutzer über die aktuellen Bedingungen, und in bezug auf den folgenden Vorgang zu informieren. • Kompatibilität: Der CX-5 kann mehr als 100 Scanner von 20 renommierten Herstellern steuern. • 1MB-Speicher für die Speicherung der folgenden Daten: <1>.SCENE:...
  • Seite 6 Jedes Set eines „CHASE”-Speichers besteht aus 60 STEPs, jeder CHASE STEP betrifft einen „SCENE“-Speicher. Jeder CHASE STEP ermöglicht die Definition sowohl von X-Fader SPEED, als auch von Chase SPEED. Für jede „CHASE“ kann ein Name aus bis zu 10 Zeichen eingegeben werden.
  • Seite 7 • MIDI : MIDI IN / MIDI OUT • DMV-Ausgang: Standard-DMX-512-Ausgang, Steuerung von Kanal 1 bis Kanal 168. Lampe Verw. 1-14 15-28 29-42 43-56 57-70 71-84 Kanal Lampe Verw. 85-98 99-112 113-126 127-140 141-154 155-168 Kanal 1-4 Einführung in die Funktionen •...

  • Seite 8: Kapitel 2. Scene

    <a> Bei der SCENE-Funktion: „P1...P12” kann jedes Datenset aus SCENE 1...300 aufrufen (Herstellervorgabe ist: P1=SCENE 1 ..P12= SCENE 12) <b> Bei der CHASE-Funktion: „P1...P12” kann jedes Datenset aus CHASE 1...50 aufrufen (Herstellervorgabe ist: P1=CHASE 1 ..P12= CHASE 12) <c>...
  • Seite 9 (Zeile 2 der LED-Anzeige zeigt den Namen der SCENE oder EMPTY SCENE (SZENE LEER) an. STEP-3: „1...9” verwenden, um den Namen der SCENE einzugeben. SC--1.---------- Press ‘1---‘9 KEY („0” (Sel.)-Taste auswählen, um die Auswahl eines Zeichens zu bestätigen. Die folgenden Zeichen dann auf dieselbe Art und Weise eingeben. STEP-4: „ENTER“...

  • Seite 10: Kapitel 3. Chase

    „FNC” + „2” (FAVORITE SCENE) verwenden, um die Einstellung von „P1...P12” zu verändern). 2-6 Entsprechung von SCENE 1...300 „zu P1...Pp12" (HOTKEY) STEP-1: „SCENE“ drücken und sicherstellen, daß die LED von SCENE erleuchtet ist. STEP-2: „FNC” drücken. ‘FNC’ + ‘1...9’ Key in ‘1...9’ (‘FNC’...
  • Seite 11 CH--1 . ---------- EMPTY CHASE (Zeile 2 der LED-Anzeige zeigt den Namen der „CHASE” oder „EMPTY CHASE” (CHASE LEER) an. Wenn die CHASE belegt ist, zum Überschreiben „YES”, oder zum Abbrechen „NO” drücken. STEP-3: Nummerntasten „1...9” verwenden, um den Namen der „CHASE” einzugeben. CH--1 .
  • Seite 12 STEP-2: „A.” drücken und sicherstellen, daß Sie sich in „RUN” befinden. (die LED von „A.” ist erleuchtet). STEP-3: „P1...P12” drücken, damit eine CHASE schnell aufgerufen werden kann. (Herstellervorgabe ist: P1=CHASE 1 ..P12= CHASE 12), Der Benutzer kann durch Drücken von „FNC” + „2” (FAVORITE CHASE) die Einstellung verändern.
  • Seite 13 ⇒ STEP 4 SCENE 4 ⇒ STEP 5 SCENE 5 ⇒ STEP 6 SCENE 6 CH--1.---------- (Zeile 2 der LED-Anzeige zeigt den Namen der „CHASE“ an. Wenn es sich nicht um eine leere Chase handelt, drücken Sie auf zum Überschreiben auf „YES”. STEP-3: „1...9”...
  • Seite 14 STEP-1: „CHASE” und dann „PROG” drücken. CH---.---------- Key in Number STEP-2: „0...9” verwenden, um die „CHASE”-Nummer auszuwählen (von 1-50), dann „ENTER” drücken. CHASE 2 hat z. B. die folgenden Daten: STEP 1 ⇒ SCENE 4 STEP 2 ⇒ SCENE 3 STEP 3 ⇒...

  • Seite 15: Kapitel 4. Macro

    STEP-7: Die „<+” oder die „->” Taste verwenden, um die Feineinstellung zum letzten CHASE-STEP zu bewegen und um einen CHASE STEP hinzuzufügen. CH--1. CHS-0.5Sec STEP---5,SCENE---1 (z. B., um mit der „<+” oder der „->” Taste bis CHASE STEP 5 zu erhöhen). STEP-8: Sicherstellen, daß...
  • Seite 16 MA---1. STEP 1 LED-Anzeige: „SC _” bedeutet „SCENE“ „CH” bedeutet „CHASE“. (das Drücken von „CHASE“, gefolgt von der Eingabe „2” bedeutet z. B. „MACRO 1 „STEP 1“ = CHASE 2”). STEP-6: Die „<+” oder die „->” Taste verwenden, um die Feineinstellung zu bewegen, und dann die entsprechende „SCENE“- oder „CHASE“-Nummer für jeden Step eingeben.
  • Seite 17 FAVORITE MACRO P 1 = MACRO 1 (LED-Feineinstellung blinkt bei „P1” STEP-4: “->” verwenden, um die Feineinstellung auf „MACRO ?” zu bewegen, und dann die MACRO -Nummer (von 1-50) eingeben, §deren Entsprechung Sie zuordnen wollen. FAVORITE MACRO P 1 = MACRO 12 (die Eingabe von „1”, „2”...
  • Seite 18 (LED-Feineinstellung blinkt bei „STEP 1” STEP-5: Die „<+” oder die „->” Taste verwenden, um die Feineinstellung auf die „SC _ 2”-Nummer zu bewegen. MA--1. NO,YES SC 1 STEP-6: Die Daten von SCENE 1 in CHASE STEP 1 sind nach dem Drücken von „YES”...

  • Seite 19: Kapitel 5. Learn

    (Zeile 2 der LED-Anzeige zeigt den Namen des MACRO an. Drücken Sie auf zum Überschreiben auf „YES”). STEP-3: „1...9” verwenden, um den Namen des „MACRO” einzugeben. MA--2.-DE_ Key in ENGLISH („0” (Sel.)-Taste auswählen, um die Auswahl eines Zeichens zu bestätigen. Die folgenden Zeichen dann auf dieselbe Art und Weise eingeben).
  • Seite 20 Key in Number. STEP-2: ‚0...9’ verwenden, um eine „LEARN”-Nummer auszuwählen (von 1-50), und dann „ENTER” drücken. LN--1 . ---------- EMPTY CHASE (Zeile 2 der LED-Anzeige zeigt den Namen von „LEARN” oder „EMPTY CHASE” (CHASE LEER) an. Zum Überschreiben „YES” drücken). STEP-3: Nummerntasten „1...9”...
  • Seite 21 LEARN—1 . ‚GO‘ (Zeile 2 der LED zeigt den Namen des „LEARN“ an) STEP-2: „GO” drücken, um „LEARN 1“ aufzurufen. 5-3 LEARN über „P1...Pp12" (HOTKEY) aufrufen STEP-1: „LEARN” drücken und sicherstellen, daß Sie sich in „LEARN“ befinden. STEP-2: „FNC” drücken. ‚FNC’...

  • Seite 22: Kapitel 6. Black Fine

    (START ADDRESS = 71)^ (START ADDRESS = 85) (START ADDRESS = 99) SHOE PRO CLAY PLAY CYBERSCAN SUPERSCAN VARYSCANI Der CX-5 kann verschiedene Scanner gleichzeitig steuern. Bitte stellen Sie für jeden Scanner die richtige Startadresse ein. Kapitel 8 FNC TASTEN-Tabelle...

  • Seite 23: Kapitel 9 Midi

    SPEED auf Chase SPEED in „LEARN“. Kapitel 9 MIDI • Bei der Konstruktion der Hardware des CX-5 wurde eine MIDI IN- und MIDI OUT- Schnittstelle mit einbezogen. • In Version 1.X ist die Funktion MIDI IN und MIDI OUT nicht enthalten. Bitte warten Sie auf Version 2.X.
