Inhaltszusammenfassung für Imi Heimeier Thermolux K
- Seite 1 Verbraucherinformation Thermostatventile Thermolux K Bewährte IMI Heimeier- QUALITÄT Bitte an den Endverbraucher weitergeben. Gut aufbewahren, auch für eventuelle Nachnutzer.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kurzanleitung Funktion Wichtige Hinweise – Besonderheiten – Leichtere Bedienung für Sehbehinderte – Montage – Reinigung – Wartung und Service Einbauhinweise – Eingebauter Fühler, Fernfühler – Ferneinsteller Temperatureinstellung – Nachtabsenkung – Frostschutzstellung – Stirnseitige Einstellhilfe – Einstellhilfe für Sehbehinderte Empfohlene Raumtemperaturen Sparclips als Einstellhilfe – Herausnehmen der Sparclips – Markieren einer Einstellung – Begrenzen einer Einstellung – Blockieren einer Einstellung Thermolux K mit Fernfühler Montagehinweise für den Fachbetrieb 13 Störungen – Ursache – Abhilfe Nützliche Hinweise 16 – Richtiges Lüften – Sparen durch Ausnutzung von Fremdwärmequellen – Temperatur und Behaglichkeit Technische Daten 18 Stichwortverzeichnis... -
Seite 3: Kurzanleitung

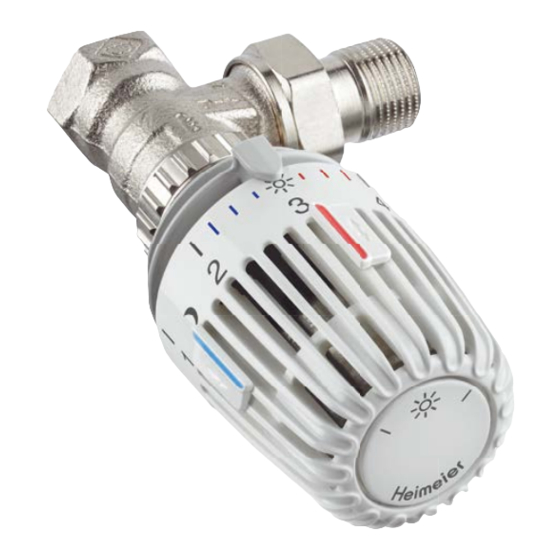

Kurzanleitung Von Teilstrich zu Teilstrich Einstellpfeil ca. 1 °C Grundeinstellung ca. 20 °C Drehrichtung Drehrichtung „wärmer” „kälter” Erfühlbare Markierung für Sehbehinderte Nachtabsenkung ca. 14 °C Sparclips Stirnseitige (werkseitig rechts und links Einstellhilfe bei von der Kurzinformation schlechter Sicht montiert) zum Markieren, auf Merkzahlen. Begrenzen oder Blockieren Linke Marke ca. 16 °C, der Einstellung rechte Marke ca. 24 °C Europ. Norm- Einstellpfeil kennzeichen (EN 215) Frostschutzstellung ca. 6 °C Kurzinformation Bedienung und Ausstattung des abgebildeten Thermolux K-Thermostatventiles mit eingebautem Fühler sind identisch mit der des Thermostatventiles mit Fernfühler (siehe Seite 12). -
Seite 4: Funktion
Funktion IMI Heimeier Thermolux K-Thermostat- neneinstrahlung, elektrische Ge r äte, ventile sind selbsttätig arbeitende Tem- höhere Heizungs-Vorlauftemperatur peraturregler, die keinen elek t rischen oder durch im Raum befindliche Per- Anschluss oder sonstige Fremdenergie sonen an, so dehnt sich die Flüssigkeit benötigen. Sie dienen der individuellen im Temperaturfühler 3 aus. Raumtemperatur-Regelung und damit Das Wellrohr 4 drückt sich zusammen der Energie e in s parung. Bei IMI Heimeier und drosselt über die Ventil s pindel 5 im Thermostatventilen können einzelne Ventilsitz 6 die Wasser z ufuhr zum Heiz- Temperatur e instel l ungen markiert oder körper. Bei sinkender Raumtemperatur blockiert und Temperaturbereiche mar- verläuft der Vorgang umgekehrt. kiert oder begrenzt werden. IMI Heimeier Thermolux K-Thermostat- Die Betätigung des Thermostat- ventile bestehen aus dem Thermostat- Kopfes ist nur zur Änderung der Kopf 1 und dem Thermostat-Ventilun-... -
Seite 5: Wichtige Hinweise
Wichtige Hinweise – Nachtabsenkung Sehr geehrte Kundin, sehr geehrter Kunde! – Frostschutzstellung Mit dem Thermolux K-Thermostatventil – Stirnseitige Einstellhilfe verfügen Sie über ein Produkt höchster Qualität des in Deutschland führenden Leichtere Bedienung Herstellers von Heizungs a rmaturen. für Sehbehinderte IMI Heimeier Thermolux K-Thermostat- Zur einfacheren Einstellung der ventile sind KEYMARK- z ertifiziert und Temperatur verfügt der Thermostat- Stern geprüft nach EN 215. Sie bieten Ihnen H = 6,0 mm Kopf über erfühlbare Markierungen der bei richtiger Nutzung ein Höchstmaß an Zeichnungs-Nr.: 117-00 Grundeinstellung (siehe Seite 6). -
Seite 6: Einbauhinweise
Einbauhinweise Eingebauter Fühler, Fernfühler Das Thermostatventil mit eingebautem werden, da sonst ein genaues Regeln Fühler darf nicht von Vorhängen, Heiz- nicht möglich ist. körperverkleidungen usw. verdeckt, in Andernfalls ist der Einbau eines Fern- engen Nischen oder senkrecht montiert fühlers oder Ferneinstellers erforderlich. richtig falsch Der Thermostat-Kopf wird ungehindert von der Der Thermostat-Kopf mit eingebautem Füh l er darf zirkulierenden Raumluft umströmt. nicht senkrecht montiert werden. richtig falsch Der Thermostat-Kopf mit eingebautem Fühler darf Der Fernfühler ermöglicht die un g ehinderte nicht von Vorhängen verdeckt werden. Erfassung der Raumluft. -
Seite 7: Ferneinsteller
Ferneinsteller Bei Einbau eines Unterflur-Konvektors werden. Dieser ermöglicht die un- (ein im Fußboden eingelassener Heiz- gehinderte Erfassung der Raumluft körper), oder wenn der Thermostat- und die bequeme Bedienung zur Tem- Kopf durch Möbel o. Ä. verdeckt wird, peraturein s tellung. sollte ein Ferneinsteller installiert Unterflur-Konvektor Einbauschrank Weitere Montagehinweise für den Fachbetrieb siehe Seite 13. Hinweis Alle IMI Heimeier-Thermostat-Köpfe Energieein s parung hat dieses keinen werden in einem Klimaraum ohne Frem- Einfluss. Heizungsanlagen sind in der deinflüsse wie Wärmestau, Sonnen- Regel so aus g elegt, dass Übertem- einstrahlung etc. justiert. Abhängig von peraturen (Merkzahl 4 und 5) meist den Einbau- bzw. Betriebsbedin g ungen nicht erreicht werden können. Dieses kann in Einzelfällen die ge w ünsch t e gilt insbesondere bei Heizungsanlagen Raumtemperatur auch erst bei einer mit witterungsgeführter Regelung der... -
Seite 8: Temperatureinstellung
Temperatureinstellung Jede gewünschte Raumtemperatur Frostschutzstellung können Sie durch einfaches Drehen Bei längerer Abwesenheit im Winter des Thermostat-Kopfes einstellen: sorgt die Frostschutzstellung dafür, dass bei eingeschalteter Heizungsan- kälter = wärmer = lage die Temperatur in den Räumen rechts- links- ca. 6 °C nicht un t erschreitet, damit drehen drehen Räume und Heizkörper vor Fros t - Der Einstellpfeil zeigt hierbei auf die ent- Stern schäden ge s chützt sind. Sie können die H = 6,0 mm sprechende Einstellposition Zeichnungs-Nr.: 117-00 Frost s chutz s tellung auch dauerhaft für (Merkzahl, Teilstrich, Symbol). -
Seite 9: Empfohlene Raumtemperaturen
Empfohlene Raumtemperaturen Folgende Temperatureinstellungen sind für die jeweiligen Räume unter Beach- tung einer kostensparenden Beheizung zu empfehlen. Einstell- Raumtemperatur empfohlen für Position ca. z. B. Schwimmbad * Badezimmer Arbeits- u. Kinderzimmer Wohn- u. Esszimmer (Grundeinstellung) Küche, Korridor Hobbyraum, Schlafzimmer Alle Räume nachts (Nachtabsenkung) Treppenhaus, Windfang Kellerräume (Frostschutzstellung) ** S ind im Schwimmbad höhere Tempera- turen erforderlich, so sind spezielle Ther- mostat-Köpfe (Sollwertbereich 15 °C bis 35 °C) erhältlich. ** B ei Thermostat-Köpfen in der Ausführung mit zusätzlicher Nullstellung ist die nied- rigste Einstellung 0 °C. -
Seite 10: Sparclips Als Einstellhilfe
Sparclips als Einstellhilfe Der Thermostat-Kopf wird werkseitig mit zwei Sparclips geliefert. Die Spar- clips sind zunächst rechts und links von der am Thermostat-Kopf aufgedruckten Kurzinformation montiert. Mit ihnen kön- nen Sie eine jederzeit veränderbare – M arkierung oder Begrenzung des gewünschten Temperaturbereichs oder eine – M arkierung oder Blockierung auf eine bestimmte Temperaturein- stellung vornehmen. Abb. 1: Sparclip zurück schieben Herausnehmen der Spar clips Wenn Sie die Sparclips entfernen wol- len, um sie an anderer Stelle wieder ein- zusetzen, gehen Sie wie folgt vor: D ie gewünschte Temperatur am Thermostat-Kopf einstellen. D en Sparclip ganz zurück schieben (Abb. 1). D en Sparclip anheben und heraus- ziehen (Abb. 2). Abb. -
Seite 11: Markieren Einer Einstellung
Markieren einer Einstellung (ohne Begrenzung) Obere Markierung des Temperaturbereichs Wenn Sie den von Ihnen gewünschten oberen Temperaturbereich markieren wollen, gehen Sie wie folgt vor: D en Thermostat-Kopf auf die ge- wünschte obere Temperatur einstel- Abb. 3: Sparclip in Nut einsetzen len, z. B. Merkzahl 3 = ca. 20 °C. D en roten Sparclip in die Nut rechts neben Merkzahl 3 einsetzen (Abb. 3). D en Sparclip ganz nach vorn schie- ben (Abb. 4). D en Sparclip zurück schieben (Abb. 5). Der obere Temperaturbereich ist markiert. Untere Markierung Abb. 4: Sparclip nach vorn schieben des Temperaturbereiches Wenn Sie den von Ihnen gewünschten unteren Temperaturbereich markieren... -
Seite 12: Begrenzen Einer Einstellung
Sparclips als Einstellhilfe Begrenzen einer Einstellung Sie können einen eingestellten Tempe- raturbereich anstatt ihn zu markieren auch begrenzen, so dass der Thermos- tat-Kopf nicht versehentlich auf Tem- peraturen außerhalb des gewünschten Bereichs eingestellt werden kann. Obere Begrenzung des Temperaturbereiches Abb. 6: Sparclip einsetzen Wenn Sie den von Ihnen gewünschten oberen Temperaturbereich begrenzen wollen, gehen Sie wie folgt vor: D en Thermostat-Kopf auf die ge- wünschte obere Temperatur einstel- len, z. B. Merkzahl 3 = ca. 20 °C. D en roten Sparclip in die Nut rechts neben Merkzahl 3 einsetzen (Abb. 6). D en Sparclip ganz nach vorn schie- ben (Abb. 7). Der obere Temperaturbereich ist Abb. 7: Sparclip nach vorn schieben begrenzt. -
Seite 13: Blockieren Einer Einstellung
Blockieren einer Einstellung Sie können eine bestimmte Tempera- tureinstellung auch blockieren, so dass der Thermostat-Kopf nicht versehentlich verstellt werden kann. Gehen Sie dazu wie folgt vor: D en Thermostat-Kopf auf die ge- wünschte Temperatur einstellen, z. B. Merkzahl 3 = ca. 20 °C. Abb. 8: Sparclip rechts einsetzen D en roten Sparclip in die Nut rechts neben Merkzahl 3 einsetzen (Abb. 8). D en Sparclip ganz nach vorn schie- ben (Abb. 9). D en blauen Sparclip in die Nut links neben Merkzahl 3 einsetzen (Abb. 10). D en Sparclip ganz nach vorn schie- ben (Abb. 11). Abb. 9: Sparclip nach vorn schieben Nun lässt sich der Thermostat-Kopf nicht mehr verstellen. Aufheben der Blockierung Um eine Blockierung einer Tempera- tureinstellung aufzuheben, schieben Sie jeweils einen oder beide Sparclips mit... -
Seite 14: Thermolux K Mit Fernfühler
Thermolux K mit Fernfühler Fernfühler Kapillarrohr Halter Kapillarrohrspule zum Aufwickeln von nicht benötigtem Kapillarrohr Im Unterschied zu Thermolux K-Ther- Ansonsten entspricht das Funktions- prinzip dem der Thermolux K-Ther- mostatventilen mit eingebautem Fühler mostatventile mit eingebautem Fühler befindet sich der überwiegende Teil (siehe Seite 2). Auch Bedienung und der temperatursensiblen Flüssigkeit im Ausstattung sind identisch (siehe Kurz- Fernfühler und wirkt von dort aus über das Kapillarrohr auf das Wellrohr im anleitung Seite 1). Thermostat-Kopf. Hinweis Achten Sie bei Reinigungs- oder Renovie- rungsarbeiten darauf, dass das Kapilar- rohr nicht geknickt oder beschädigt wird! 1 2... -
Seite 15: Montagehinweise Für Den Fachbetrieb
Sicherheit. Bei Verwendung sowie Adapter zur Verfügung. (siehe von Thermostat-Ventilunterteilen anderer auch Prospekt „Thermostat-Köpfe“) Hersteller ist zu beachten, dass diese über den IMI Heimeier Anschluss Adapter für Fremdfabrikate M 30 x 1,5 bei einem Schließmaß von abrikat Artikel-Nr. -
Seite 16: Störungen - Ursache - Abhilfe
Störungen – Ursache – Abhilfe Maßnahmen zur Störungsbehebung, die Ihre Heizungsanlage betreffen, sollten von Fachleuten beurteilt bzw. durchgeführt werden. Wenden Sie sich bitte an Ihren Fach- betrieb oder direkt an IMI Hydronic Engineering (siehe Rückseite dieser Broschüre). Heizkörper wird nicht oder nur unzureichend warm Mögliche Ursache Abhilfe/Kommentar – L uft im Heizkörper – Heizkörper entlüften – H eizungsanlage liefert nicht genug – H ydraulischer Abgleich (Heizwasser- oder keine Energie verteilung), Heizkurve, Umwälzpumpe, Zeitprogramm, Wärmeerzeuger etc. prüfen lassen Heizkörper bleibt bei abgesperrtem Thermostatventil warm Mögliche Ursache Abhilfe/Kommentar – B ei andauernder Fensterlüftung (Kipp- – Nur kurz aber intensiv lüften... - Seite 17 – N ennleistung des Heizkörpers ist im – H eizkurve prüfen oder Heizkörperlei- Verhältnis zum Raum zu niedrig stung anpassen lassen – H eizungsanlage liefert nicht genug – H ydraulischer Abgleich (Heizwasser- Energie verteilung), Heizkurve, Umwälzpumpe, Zeitprogramm, Wärmeerzeuger etc. prüfen lassen Raumtemperatur liegt deutlich über der eingestellten Temperatur Mögliche Ursache Abhilfe/Kommentar – T hermostatventil erfasst nicht die – D afür sorgen, dass das Thermo- Raumtemperatur, sondern wird von statventil nur von der zirkulierenden kälterer Luft, z. B. Zugluft, beeinflusst Raumluft umströmt wird – T hermostatventil ist unten am Heiz- – A bweichung durch Einstellen einer körper montiert und erfasst nur die niedrigeren Temperatur korrigieren...
-
Seite 18: Nützliche Hinweise
Nützliche Hinweise Richtiges Lüften Drehen Sie zur Energieeinsparung beim Lüften den Thermostat-Kopf bis zur Richtiges Lüften verhindert, dass sich Frostschutz s tellung auf Räume übermäßig abkühlen und mit stärkerem Nachheizen wieder erwärmt Nach dem Lüften finden Sie Ihre vor- werden müssen. Deshalb möchte IMI herige Temperatureinstellung bei Ver- Heimeier Ihnen einige nützliche Tips an wendung der Sparclips (Markierung, die Hand geben, damit Sie beim Lüften Begrenzung) leicht wieder. Heizenergie einsparen: Lüften sollte während der Heizperiode Sparen durch Ausnutzung Stern H = 6,0 mm nicht zum Regeln der Raumtempera- von Fremdwärmequellen Zeichnungs-Nr.: 117-00 tur durchgeführt werden, sondern es Fremdwärmequellen sind z. B. Lampen, dient vorranging dem Austausch von Sonneneinstrahlung, elektrische Geräte, verbrauchter Luft durch sauerstoffreiche im Raum befindliche Personen usw. Luft und der Abfuhr von Feuchtigkeit Diese Fremdwärme erhöht die Raum- wenn die Luftfeuchtigkeit z.B. 60%... -
Seite 19: Temperatur Und Behaglichkeit
Temperatur und Behaglichkeit Der Mensch kann seinen Wärmehaushalt rigen Temperaturen von Wand und Decke abhängig vom Umgebungsklima und sei- selbst bei höheren Raumtemperaturen nem Aktivitätsgrad durch entsprechende als unbehaglich empfunden werden. Kleidung und angepasste Raumtempera- Deshalb sollten Sie nur kurz aber intensiv tur regulieren. lüften, damit sich die Raumbegrenzungs- flächen nicht zu stark abkühlen. Ihr persönliches Wohlbefinden hängt von verschiedenen Klimafaktoren eines Das Behaglichkeitsdiagramm in Abbildung Raumes ab. Dazu gehört neben den 2 zeigt, dass eine relative Luftfeuchtigkeit Oberflächentemperaturen der Begren- von 40 – 60 % optimal für das Wohlbefin- zungsflächen wie z. B. Wände, der rela- den ist. Die Luftfeuchtigkeit in bewohnten tiven Luftfeuchtigkeit, der Luftströmung Räumen steigt durch den Aufenthalt des insbesondere auch die optimal einge- Menschen und seine Aktivitäten. Auch stellte Lufttemperatur. Nutzen Sie des- hier sorgt regelmäßiges Stoßlüften für ein halb zur komfortablen aber auch behagliches Klima. Die massiv einströ- Energieeinsparenden Beheizung die mende kalte Außenluft wird nach dem Möglichkeit der gradgenauen Einstellung Lüften erwärmt und ihre relative Luftfeuch- Ihres IMI Heimeier Thermostat-Kopfes. tigkeit sinkt. Dadurch entsteht wieder ein behagliches Raumklima und nach dem Je nach Jahreszeit werden bei üblicher Lüften kann die Raumluft wieder Wohn- Raumnutzung Lufttemperaturen von feuchte aufnehmen. -
Seite 20: Technische Daten
Technische Daten IMI Heimeier Anforderung nach europ. Thermolux K Norm DIN EN 215 Einstellbereich von 6 °C bis 28 °C Frostschutzsicherung bei 6 °C Maxim. Fühlertemperatur 50 °C Hysterese 0,15 K max. 1 K (eingebauter Fühler) Hysterese 0,2 K max. 1 K (Fernfühler) Differenzdruckeinfluss 0,2 K max. 1 K (eingebauter Fühler) Differenzdruckeinfluss 0,3 K max. 1 K (Fernfühler) Wassertemperatureinfluss 0,3 K max. 1,5 K (eingebauter Fühler) Wassertemperatureinfluss 0,3 K max. 0,75 K... -
Seite 21: Stichwortverzeichnis
Stichwortverzeichnis Suchwort Seite Suchwort Seite bsenken 3, 6, 7 achtabsenkung 3, 6, 7 Adapter Nischen Arbeitszimmer Nützliche Hinweise adezimmer umpe 14, 15 Begrenzung aumtemperatur 2, 6, 7, 16, 17 Behaglichkeit 6, 17 Reinigung Besonderheit chlafzimmer Blockierung Schließmaß rehrichtung Schwimmbad instellhilfe Sehbehinderte 1, 3, 6 Einbauhinweise 4, 5 Service Einstellskala Sonneneinstrahlung Einstellpfeil 1, 6 Sparclip 1, 3, 8, 9, 10, 11 Einstellung 6, 7 Störungen... - Seite 22 Ihr Fachbetrieb IMI Hydronic Engineering Deutschland GmbH Postfach 1124 59592 Erwitte Deutschland Tel: +49 (0)2943 891-0 Fax: +49 (0)2943 891-100 info.de@imi-hydronic.com www.imi-hydronic.de...
