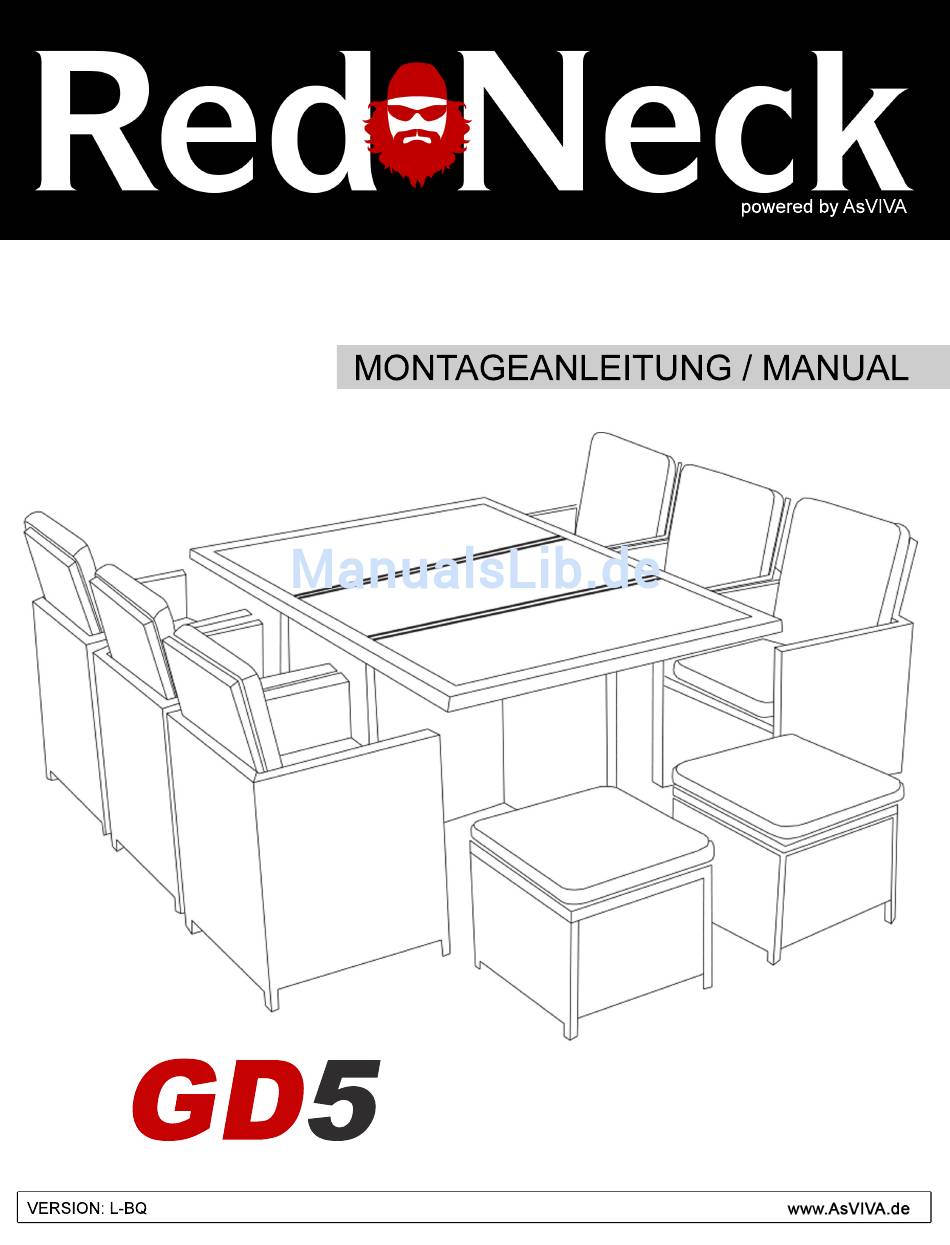

AsViva Red Neck GD5 Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für AsViva Red Neck GD5

Inhaltszusammenfassung für AsViva Red Neck GD5

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS TABLE OF CONTENT GEWÄHRLEISTUNGSBESTIMMUNGEN ............3 TEILELISTE ......................4 ZUSAMMENBAU ....................10 GEWÄHRLEISTUNGSRECHT ................. 17 GARANTIEBEDINGUNGEN ................18 WARRANTY TERMS ..................20 PARTS LIST .......................21 ASSEMBLY ......................27 WARRANTY DEVICE ..................34...

  • Seite 3: Gewährleistungsbestimmungen

    Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte unter Angabe der Kundennummer bzw. Rechnungsnummer an Ihren Händler oder direkt an uns. Unsere Serviceadresse: service@asviva.de Damit Ihnen unsere Service-Mitarbeiter optimal weiterhelfen können, beachten Sie bitte folgende Vorgehensweise: Ist ein bestimmtes Teil beschädigt? Teilen Sie uns bitte anhand der Teileiste die genaue Teilenummer mit.

  • Seite 4: Beschreibung

    TEILELISTE Beschreibung Skizze Menge Rechter Rahmen 6 St. Linker Rahmen 6 St. Rahmen Rückseite 6 St. Sitzrahmen 6 St.
  • Seite 5 Beschreibung Skizze Menge Hocker Fußrahmen 8 St. Hocker Seitenrahmen 8 St. Hocker Oberer Rahmen 4 St. Kleiner Tischrahmen 2 St.
  • Seite 6 Beschreibung Skizze Menge Großer Tischrahmen 2 St. Mittlerer TIschrahmen 1 St. Oberer Tischrahmen 2 St. Kurzer Tischplattenrahmen 2 St.
  • Seite 7 Beschreibung Skizze Menge Rückenlehne 6 St. M6 x 40 2 St. M6 x 45 12 St. M6 x 25 88 St.
  • Seite 8 Beschreibung Skizze Menge Sitzkissen 6 St, Rückenkissen 6 St. Hockerkissen 4 St. Inbusschlüssel 1 St.
  • Seite 9 Beschreibung Skizze Menge Verbindungsteil 102 St. Glasplatten 2 St. Glasplatten 1 St.

  • Seite 10: Zusammenbau

    ZUSAMMENBAU WARNUNG! Gehen Sie äußerst sorgfältig mit den Teilen um. Unkorrekte Montage kann Verletzungen hervorrufen. WICHTIG: Bitte beachten Sie, dass zunächst alle Schrauben von Hand leicht eingelegt werden müssen. Drehen Sie die Schraube 2 – 3-mal, so dass die Schraube sich selbst festhält, jedoch die Teile noch nicht fest miteinander verbunden sind.
  • Seite 11 SCHRITT 1 Verbinden Sie den rechten Rahmen ( A ) und die Rahmen Rückseite ( C ) mit den M6 x 25 ( 3 ) Schrauben und dem Verbindungsteil ( 8 ). SCHRITT 2 Verbinden Sie die Teile aus SCHRITT 1 mit dem Sitzrahmen ( D ). Verwenden Sie hierfür die M6 x 25 ( 3 ) Schrauben und die Verbindungsteile ( 8 ).
  • Seite 12 SCHRITT 3 Verbinden Sie die Teile aus SCHRITT 2 mit der Rückenlehne ( N ) und dem linken Rahmen ( B ). Verwenden Sie hierfür die M6 x 25 ( 3 ) Schrauben und die Verbindungsteile ( 8 ). SCHRITT 4 Legen Sie das Sitzkissen ( 4 ) und das Rückenkissen ( 5 ) auf den Sitz um den Stuhl zu vervollständigen.
  • Seite 13 SCHRITT 5 Verbinden Sie den Hocker Fußrahmen ( E ) mit dem Hocker Seitenrahmen ( F ). Verwenden Sie hierfür die M6 x 25 ( 3 ) Schrauben und die Verbindungsteile ( 8 ). SCHRITT 6 Verbinden Sie die Teile aus SCHRITT 5 mit dem Hocker Fußrahmen. Verwenden Sie hierfür die M6 x 25 ( 3 ) Schrauben und die Verbindungsteile ( 8 ).
  • Seite 14 SCHRITT 7 Verbinden Sie die Teile aus SCHRITT 6 mit dem oberen Rahmen Hocker ( G ). Verwenden Sie hierfür die M6 x 25 ( 3 ) Schrauben und die Verbindungsteile ( 8 ). SCHRITT 8 Legen Sie das Sitzkissen ( 6 ) auf Ihren Hocker, um diesen zu vervollständigen. ACHTUNG: Bitte beachten Sie, dass Sie anschließend leichte Gewichte auf das Kissen legen, um alle Teile vom Hocker optimal auszurichten.
  • Seite 15 SCHRITT 9 Verbinden Sie die kleinen Tischrahmen ( H ) mit den großen Tischrahmen ( I ) und den mittleren Tischrahmen ( K ). Verwenden Sie hierfür die M6 x 45 ( 2 ) Schrauben und die Verbindungsteile ( 8 ). SCHRITT 10 Verbinden Sie den oberen Tischrahmen ( L ) mit den kurzen Tischplattenrahmen ( M ).
  • Seite 16 SCHRITT 11 Verbinden Sie die Teile aus SCHRITT 9 und SCHRITT 10 mit den M6 x 25 ( 3 ),M6 x 40 (1) Schrauben und den Verbindungsteilen ( 8 ). SCHRITT 12 Legen Sie die Glasplatten ( 9 ),(10) auf den Tischrahmen um diesen Vorgang abzuschließen. Hinweis: Bodenunebenheiten können Sie über die höhenverstellbaren Füße ausgleichen.

  • Seite 17: Gewährleistungsrecht

    GEWÄHRLEISTUNGSRECHT Herzlichen Glückwunsch zu Ihrer Entscheidung zum Kauf eines Produkts aus dem Hause AsVIVA. Gemäß des zum 01. Januar 2002 geänderten europäischen Gewährleistungsrechts, steht Ihnen eine gesetzliche Gewährleistungsfrist von 2 Jahren zu. Die Gewährleistungsfrist beginnt mit der Übergabe der Ware durch den Fachhändler.

  • Seite 18: Garantiebedingungen

    GARANTIEBEDINGUNGEN Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, für den Erwerb eines AsVIVA-Markenproduktes. Wir freuen uns, dass wir Sie mit unseren Produkten überzeugen und Sie als Kunden hinzu gewinnen konnten. Markenprodukte von AsVIVA werden strengen Qualitätskontrollen unterzogen. Sollte ein von Ihnen erworbenes AsVIVA-Produkt dennoch eine Störung aufweisen, bitten wir Sie sich an unseren Kundensupport (am Ende der Bedingungen) zu wenden.
  • Seite 19 Kundensupport bereit. Dies ermöglicht eine zeitnahe Bearbeitung. Service außerhalb der Garantie Sollte Ihr AsVIVA Produkt auch nach Ablauf der Garantiezeit bzw. außerhalb der gesetzlichen Gewähr- leistung einen Defekt / eine Störung aufweisen, wie z.B. Verschleißteile und Abnutzung, stehen wir Ihnen gerne zur Verfügung.
