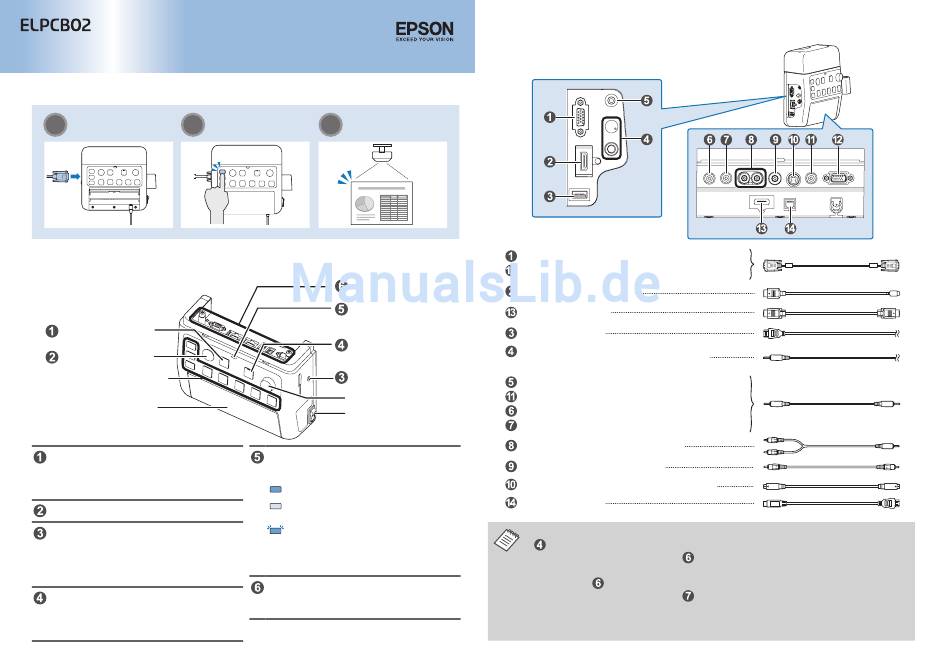

Connection & Control Box Bedienungsanleitung
Eingangsquelle wechseln
1
2
Quellen wechseln
Geräte anschließen
Teilebezeichnungen und -funktionen
[A/V Mute]-Taste

[Projector]-Taste
Eingangsquellentasten
Eingangsschnittstel-
lenabdeckung
Unterbricht zeitweilig die Video- und
Audioausgabe des Projektors oder
Lautsprechers mit Ausnahme der [Mic]- und
[AUX In]-Anschlüsse.
Schaltet den Projektor ein und aus.
Konfiguriert die Audioausgabe über die
Lautsprecher, falls diese angeschlossen sind.
Verändern Sie diesen Schalter nicht, da
diese Einstellung während der Installation
optimiert wurde.
Schaltet das Audiosignal des [Mic]- und [AUX
In]-Anschlusses zeitweilig stumm. Während
der Stummschaltung leuchtet die Anzeige
der Stumm-Taste grün.
3
Projektion startet
Ausgänge
Betriebsanzeige
[Audio Mute]-Taste
Dip-Schalter
[Volume]-Regler
Netzschalter
Zeigt den Status der „Connection & Control
Box" an. (Dies zeigt nicht den Status des
Projektors an. )
:
Normaler Betrieb.
Blau
:
Im Bereitschaftsmodus. Drücken Sie
Orange
zum Fortsetzen eine beliebige Taste.
:
Es ist ein Fehler aufgetreten. Trennen
Blau
Sie die „Connection & Control Box",
wenden Sie sich dann an Ihren
Händler.
Verbindet den Projektor mit diesem Gerät.
Weitere Einzelheiten finden Sie in der
Installationsanleitung.
Eingänge
Schließen Sie die Kabel nach Bedarf an die
verwendeten Geräte an.
[Computer1]-Eingang
(Mini-D-Sub, 15-polig (Buchse))
[Computer2]-Eingang
[HDMI1/MHL]-Anschluss
[HDMI2]-Anschluss
[USB-A]-Anschluss
[
Mic]-Anschluss
(6,3-mm-Stereoklinkenbuchse)
[Volume]-Regler (Mikrofoneingang)
[Audio1]-Anschluss
(3,5-mm-Stereo-Miniklinke)
[Audio2]-Anschluss
Wir empfehlen die Verwendung
[AUX In]-Anschluss
eines abgeschirmten Kabels.
[REC Out]-Anschluss
[Audio-L/R]-
Anschluss
(Cinch-Anschluss)
[Video]-Eingang
(Cinch-Anschluss)
[S-Video]-Eingang
(4-poliger Mini-DIN-Anschluss)
[USB-B]-Anschluss
Bei Verwendung eines handelsüblichen dynamischen Mikrofons schließen Sie dieses an den
[Mic]-Anschluss an. Stromversorgung über diese Verbindung wird nicht unterstützt.
Schließen Sie das Audiokabel an den
Audioplayer und dergleichen eingespeist werden soll. Unabhängig von der gewählten Quelle
wird über den
[AUX In]-Anschluss eingespeister Ton immer abgespielt.
Schließen Sie das Audiokabel an den
angeschlossen wird. Die Audioeingabe von den Audioeingängen, vom AUX In- und Mic-
Anschluss wird ausgegeben. Der Ton wird in gleichbleibender Lautstärke ausgegeben, kann
nicht angepasst werden.
/
[AUX In]-Anschluss an, wenn der Ton tragbarer
[REC Out]-Anschluss an, wenn ein Aufnahmegerät
1
