AIRVIONIC DreamWalker Betriebsanleitung
Stead-e
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für AIRVIONIC DreamWalker

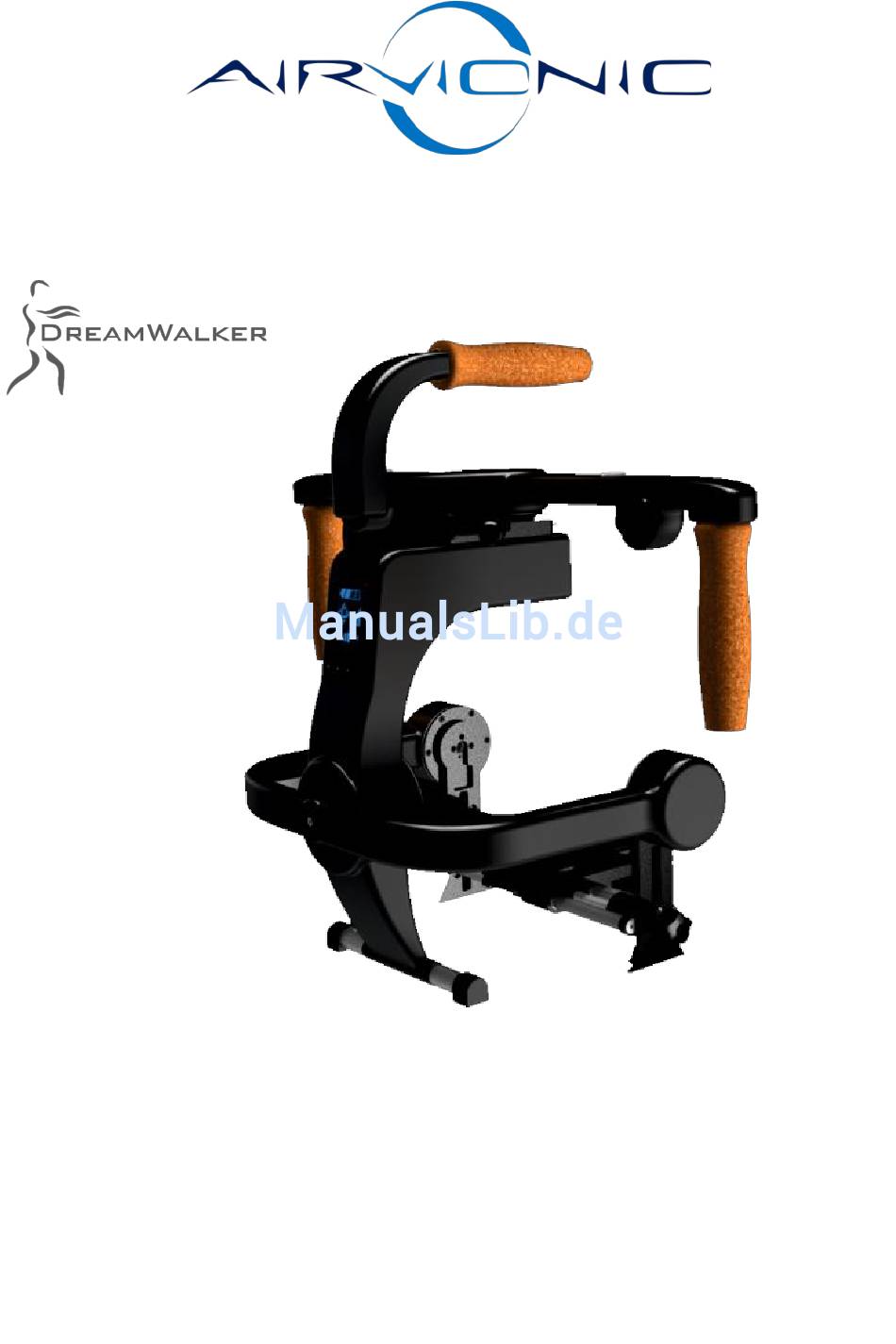

- Seite 1 Betriebsanleitung Stead-E DreamWalker...
- Seite 2 Web: www.airvionic.com Haftung für Inhalte Die Inhalte dieser Dokumentation wurden mit größter Sorgfalt erstellt. Für die Richtigkeit, Vollständigkeit und Aktualität der Inhalte können wir jedoch keine Gewähr übernehmen. Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. DW_Operation_Manual_de_V1.0.doc © AIRVIONIC GmbH...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Warnhinweise ....................4 Umgang mit dem DreamWalker ................ 4 Umgang mit dem Ladegerät ................4 Umgang mit dem Akku ..................4 Gesamtansicht ....................6 Kamera montieren und einstellen ..............8 Step 1: Kamera montieren ................8 Step 2: Höhenverstellungen ................8 Step 3: Voreinstellung Rollachse ................ - Seite 4 Horizontale Ausrichtung einstellen (nur im Bedarfsfall!) ........14 DreamWalker Einschalten ................16 DreamWalker Kamerabedienung ..............16 Akku am Ladegerät laden ................18 Troubleshooting ....................20 Wartung und Pflege ..................21 Firmware Updates..................21 Technische Daten DreamWalker ..............22 Technische Daten Ladegerät ................22 DW_Operation_Manual_de_V1.0.doc © AIRVIONIC GmbH...
-
Seite 5: Warnhinweise
Gerät vor Spritzwasser und Feuchtigkeit schützen Reinige das Gerät nur mit einem sauberen, trockenen Tuch. Wende dich bei allen Reparatur- und Wartungsarbeiten nur von AIRVIONIC empfohlenen Dienstleister. Beachte das maximale Gesamtgewicht der Kamera inklusive Zubehör. Umgang mit dem Ladegerät ... - Seite 6 Der Akku liefert optimale Leistung bei einem Betrieb bei Raumtemperatur (20 °C +/- 5 °C). Die Zellenspannung darf in Ruhe nicht unter 19,5V sein, die Zellen werden sonst zerstört Beim Transport im Flugzeug ist es ratsam die Kontaktflächen abzukleben. DW_Operation_Manual_de_V1.0.doc © AIRVIONIC GmbH...
-
Seite 7: Gesamtansicht
Gesamtansicht Yaw-Achse Kamerasteuerung Joystick Yaw-Schlitten Monitor Griff Roll-Achse Höhenverstellung Bild: Rückseite DW_Operation_Manual_de_V1.0.doc © AIRVIONIC GmbH... - Seite 8 Power Kameraschlittenschraube DW_Operation_Manual_de_V1.0.doc © AIRVIONIC GmbH...
-
Seite 9: Kamera Montieren Und Einstellen
Der DreamCopter wird komplett montiert geliefert. Zur Inbetriebnahme schalte das Gerät aus und stelle es auf einen möglichst nicht zu harten Untergrund (z.B. Teppich). Nimm alle Einstellungen im stehenden Zustand vor und hebe den DreamWalker zum Testen der Einstellungen immer wieder neu an! -
Seite 10: Step 2: Höhenverstellungen
Löse die Kameraschlittenfixierung und schiebe die Kamera auf den geschätzten Schwerpunkt (dies variiert mit der Länge des Objektivs). Hebe den DreamWalker mit einer Hand an und sichere dabei die Kamera mit der anderen Hand. Beobachte jetzt in welche Richtung die Kamera kippt und korrigiere zunächst die Rollachse (links/rechts kippen) in dem Du die Seitenjustierung... -
Seite 11: Step 4: Nickachse Einstellen
Kamera solange an, bis diese nur noch ganz sanft oder nicht mehr zurück pendelt. Sollte die Kamera kopflastig reagieren, gehe um eine Rasterstufe nach unten. Nach diesem Schritt solltest Du dem DreamWalker in Step 2 und 3 noch ein wenig Feintuning gönnen. -
Seite 12: Step 7: Dreamwalker Kalibrieren
Das Gerät wird jetzt gebootet und der Monitor bleibt für ca. 5 Sekunden dunkel. Nach weiteren 3 Sekunden werden die Motoren kurz initialisiert, das erkennt man am leichten Auslenken der Griffe. Der DreamWalker ist nun betriebsbereit. DW_Operation_Manual_de_V1.0.doc © AIRVIONIC GmbH... -
Seite 13: Betrieb
Kamera eingestellt. Bitte pass das Kameragewicht immer dem aktuellen Setting inkl. Objektiv und evtl. Tiefenschärfe an. Nachführgeschwindigkeit (rechte Monitortaste) Über die rechte Monitortaste kann die Nachführgeschwindigkeit eingestellt werden. Verfügbar sind drei Stufen (langsam, mittel, schnell). Bitte beachte, die Nachführgeschwindigkeit wirkt sich auch auf die Joysticksteuerung aus! DW_Operation_Manual_de_V1.0.doc © AIRVIONIC GmbH... -
Seite 14: Joysticksteuerung
I. Kamera nachführen Mit dem Joystick kann die Kamera stufenlos gesteuert werden, sobald der DreamWalker aufgenommen wurde. Der Joystick ist in allen Modes aktiv. Benutze den Joystick zur Korrektur der Ausrichtung des Gimbals sowie zur Voreinstellung der Neigung insbesondere im Static-Mode oder 2D-Mode. Im 3D-Mode kann die Schwenkgeschwindigkeit mit dem Joystick leicht erhöht werden. -
Seite 15: Iii. Gimbal Mode Wechseln
Joystick angewählt: Horizontale Ausrichtung einstellen (nur im Bedarfsfall!) Sollte der DreamWalker, speziell im 3D-Mode, ständig wegdrehen, kann eine Neukalibrierung des ACC Sensors notwendig sein. Dies ist nur selten der Fall und sollte nur dann ausgeführt werden, wenn ein Neustart des Systems keine Verbesserung bringt. - Seite 16 Vorgehen: Zum Zweck der Kalibrierung muss der DreamWalker auf einer absolut ebenen Fläche stehen! Schalte die Motoren ab. Dann halte den Joystick für mind. 5 Sekunden gedrückt. Auf dem Bildschirm wird die Kalibrierung durch das drehende AIRVIONIC Logo angezeigt. Berühre das Gerät nicht während der Kalibrierung.
-
Seite 17: Dreamwalker Einschalten
Motoren aktiviert sind (ca. 10 Sekunden) 4. Stelle die gewünschte Kameragröße, die Nachführgeschwindigkeit und den Mode ein. 5. Schalte die Motoren ab, wenn Du den DreamWalker hinstellst! TIPP Wenn Du bei kurzen Arbeitspausen nur die Motoren abschaltest (Joystick eine Sekunde gedrückt halten) muss das Gerät beim Start nicht neu kalibriert werden und... - Seite 18 Der Wi-Fi Adapter soll ab Frühjahr 2015 erhältlich sein und wird die gleichen Funktionen wie der LANC Adapter aufweisen. Infrarot Adapter Einige Kameras lassen sich mit Infrarot Sendern Fernbedienen. Hierfür wird derzeit ein Infrarot Adapter entwickelt, welcher die gleichen Funktionen wie der LANC Adapter aufweist. DW_Operation_Manual_de_V1.0.doc © AIRVIONIC GmbH...
-
Seite 19: Akku Am Ladegerät Laden
AIRVIONIC hat das Laden des Akkus so sicher und einfach wie möglich gemacht. Beachte bitte die Sicherheitsregeln zum Laden von Akkus, die wir im Kapitel „Sicherheit“ zusammengestellt haben. Zum Laden des Akkus musst Du den Akku mit dem DreamWalker Symbol nach oben in den Akkuschacht stecken und den Start-Knopf drücken. DW_Operation_Manual_de_V1.0.doc... - Seite 20 Akku auch vollständig Laden bis ein akustisches Signal ertönt. Die Ladespannung sollte dann 25,2 Volt anzeigen. Der DreamWalker hat einen Tiefenentladeschutz integriert, so dass einer Beschädigung des Akkus durch Tiefenentladung vorgebeugt ist. Sollte sich der Akku dennoch nicht mehr laden lassen, kannst Du den Akku einsenden und wir können kontrollieren ob der Akku beschädigt ist und ersetzt werden muss.
-
Seite 21: Troubleshooting
Eine Neukalibrierung des ACC könnte notwendig sein. Siehe Punkt „Horizontale Ausrichtung einstellen“. Der Monitor bleibt dunkel Das System benötigt ca. 5 Sekunden bis der Monitor aktiviert ist. Sollte der Monitor nach deutlich mehr als 5 Sekunden nicht initialisieren bitte Akku wechseln. DW_Operation_Manual_de_V1.0.doc © AIRVIONIC GmbH... -
Seite 22: Wartung Und Pflege
Am besten verwendest Du leicht-feuchte Tücher zur Reinigung. Firmware Updates Dein DreamWalker kann sehr viel, aber er lernt immer noch dazu. Das heißt, er wird in der Zukunft noch mehr können. Dazu wird es regelmäßige Firmware-Updates mit neuen Features geben. Diese können über die USB-Schnittstelle eingespielt werden. -
Seite 23: Technische Daten Dreamwalker
Technische Daten DreamWalker Gewicht ca. 2,3 Kg Akku 300gr. Prozessor 32-Bit Systemspannung 22 V Durchschnittlich Arbeitsdauer ca. 90 Minuten Max. Außenmaß der Kamera B=160mm H=175mm Max. Kameragewicht inkl. Objektiv: 3,5 Kg Betriebstemperatur - 5° C - + 40°C Technische Daten Ladegerät...
