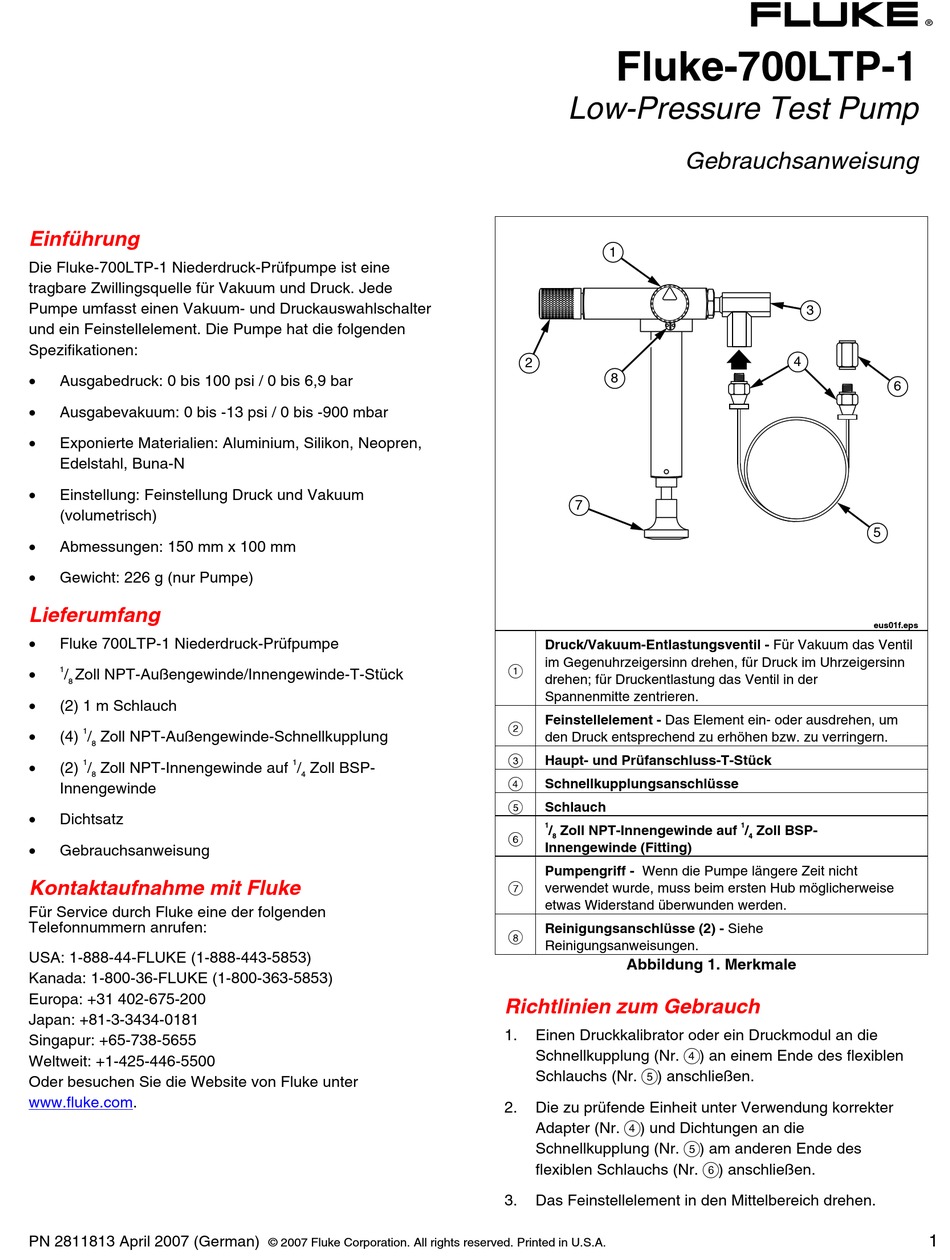

Fluke 700LTP-1 Gebrauchsanweisung

Einführung
Die Fluke-700LTP-1 Niederdruck-Prüfpumpe ist eine
tragbare Zwillingsquelle für Vakuum und Druck. Jede
Pumpe umfasst einen Vakuum- und Druckauswahlschalter
und ein Feinstellelement. Die Pumpe hat die folgenden
Spezifikationen:
•
Ausgabedruck: 0 bis 100 psi / 0 bis 6,9 bar
•
Ausgabevakuum: 0 bis -13 psi / 0 bis -900 mbar
•
Exponierte Materialien: Aluminium, Silikon, Neopren,
Edelstahl, Buna-N
•
Einstellung: Feinstellung Druck und Vakuum
(volumetrisch)
•
Abmessungen: 150 mm x 100 mm
•
Gewicht: 226 g (nur Pumpe)
Lieferumfang
•
Fluke 700LTP-1 Niederdruck-Prüfpumpe
•
1
/ Zoll NPT-Außengewinde/Innengewinde-T-Stück
8
•
(2) 1 m Schlauch
•
1
(4) / Zoll NPT-Außengewinde-Schnellkupplung
8
•
1
(2) / Zoll NPT-Innengewinde auf
8
Innengewinde
•
Dichtsatz
•
Gebrauchsanweisung
Kontaktaufnahme mit Fluke
Für Service durch Fluke eine der folgenden
Telefonnummern anrufen:
USA: 1-888-44-FLUKE (1-888-443-5853)
Kanada: 1-800-36-FLUKE (1-800-363-5853)
Europa: +31 402-675-200
Japan: +81-3-3434-0181
Singapur: +65-738-5655
Weltweit: +1-425-446-5500
Oder besuchen Sie die Website von Fluke unter
www.fluke.com.
PN 2811813 April 2007 (German)
1
/ Zoll BSP-
4
© 2007 Fluke Corporation. All rights reserved. Printed in U.S.A.
Fluke-700LTP-1
Low-Pressure Test Pump
1
2
8
7
Druck/Vakuum-Entlastungsventil - Für Vakuum das Ventil
im Gegenuhrzeigersinn drehen, für Druck im Uhrzeigersinn
A
drehen; für Druckentlastung das Ventil in der
Spannenmitte zentrieren.
Feinstellelement - Das Element ein- oder ausdrehen, um
B
den Druck entsprechend zu erhöhen bzw. zu verringern.
C
Haupt- und Prüfanschluss-T-Stück
D
Schnellkupplungsanschlüsse
E
Schlauch
1
/ Zoll NPT-Innengewinde auf
F
8
Innengewinde (Fitting)
Pumpengriff - Wenn die Pumpe längere Zeit nicht
G
verwendet wurde, muss beim ersten Hub möglicherweise
etwas Widerstand überwunden werden.
Reinigungsanschlüsse (2) - Siehe
H
Reinigungsanweisungen.
Abbildung 1. Merkmale
Richtlinien zum Gebrauch
1. Einen Druckkalibrator oder ein Druckmodul an die
Schnellkupplung (Nr. D) an einem Ende des flexiblen
Schlauchs (Nr. E) anschließen.
2. Die zu prüfende Einheit unter Verwendung korrekter
Adapter (Nr. D) und Dichtungen an die
Schnellkupplung (Nr. E) am anderen Ende des
flexiblen Schlauchs (Nr. F) anschließen.
3. Das Feinstellelement in den Mittelbereich drehen.
Gebrauchsanweisung
3
4
1
/ Zoll BSP-
4
®
6
5
eus01f.eps
