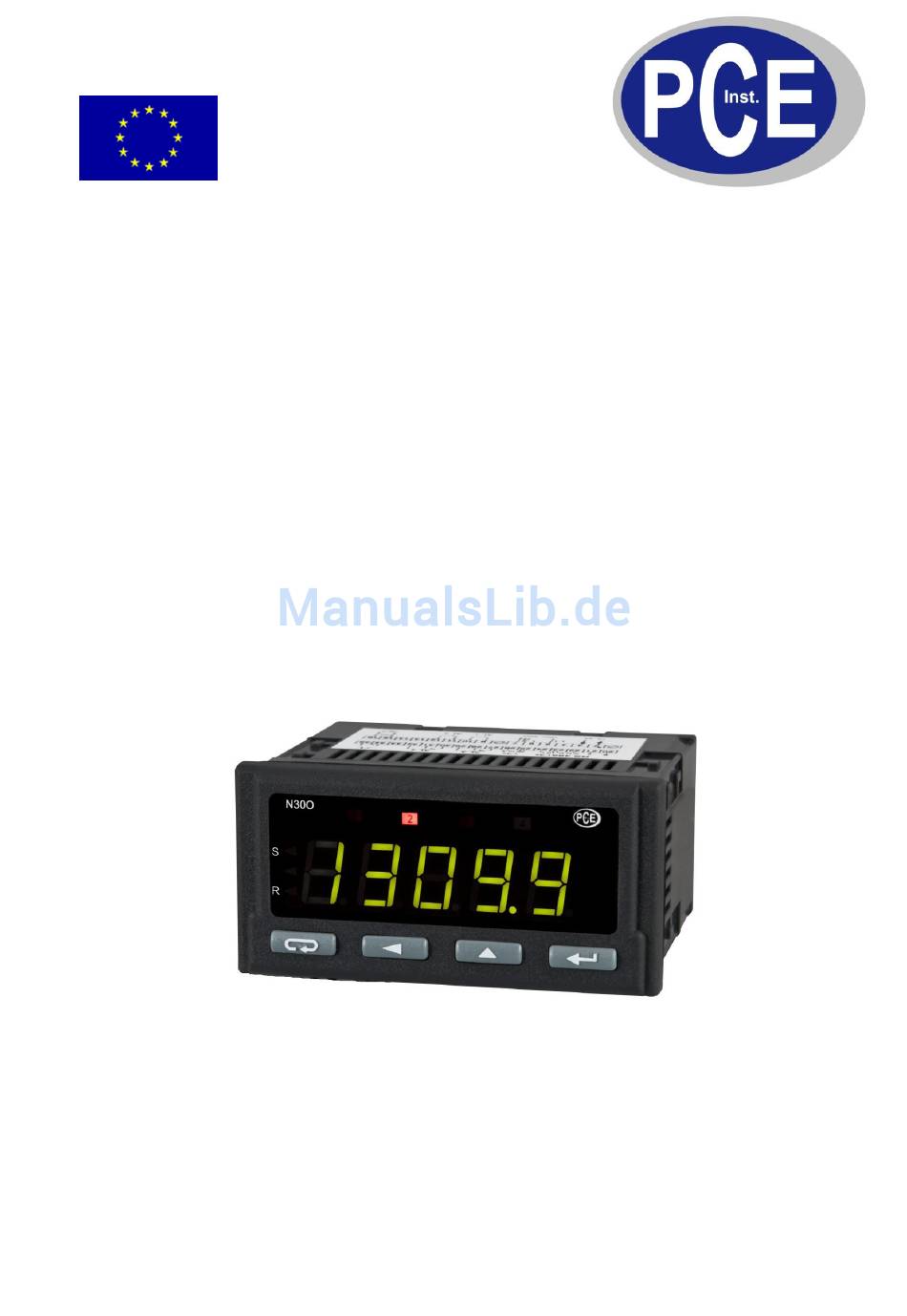

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung PCE-N30O Version 1.0 08.02.2012...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Einleitung ........................4 Lieferumfang ..........................4 Spezifikation ......................5 Gerätebeschreibung ....................6 Bemaßung ............................6 Tastenbeschreibung ........................7 Einbau ............................9 Elektrische Anschlüsse ........................9 Displaybeschreibung ........................10 Parameterbeschreibung ....................... -
Seite 3: Sicherheit
BETRIEBSANLEITUNG www.warensortiment.de Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnsymbole Allgemeine Warnung Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 4: Einleitung

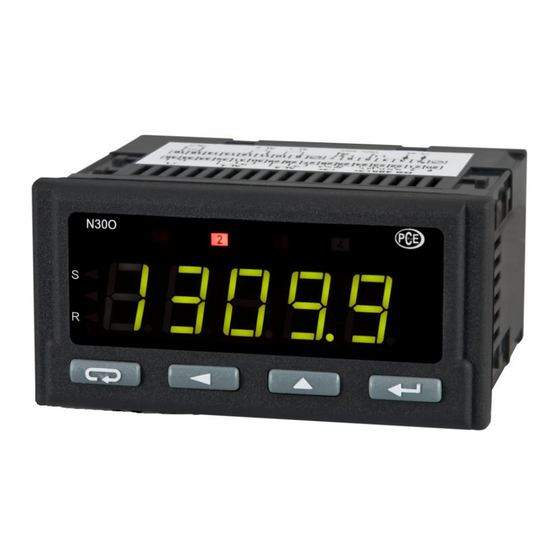

BETRIEBSANLEITUNG www.warensortiment.de Einleitung Die programmierbare Frequenzanzeige PCE-N30O ist ein flexibel einsetzbarer Zähler für den industriellen Einsatz. Neben der Zählfunktion ermöglicht diese Frequenzanzeige auch die Drehzahl- und Frequenzmessung sowie die Perioden- und Laufzeitmessung. Somit können Stückzählungen, Frequenzmessungen, Drehzahlmessungen, Prozesszeitmessungen und viele weitere Applikationen mit einer Frequenzanzeige gelöst werden. -
Seite 5: Spezifikation
96 mm x 48 mm x 93 mm Schalttafelausschnitt 92 mm x 45 mm (nach DIN) Versorgungsspannung PCE-N30O-1/3 85 ... 253 V AC (45 ... 65 Hz) oder DC PCE-N30O-2/4 20 ... 40V AC (45 ... 65 Hz) oder DC... -
Seite 6: Gerätebeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Gerätebeschreibung Bemaßung... -
Seite 7: Tastenbeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Tastenbeschreibung - Enter Taste Halten Sie die Taste 3 Sekunden gedrückt um in den Einstellungsmodus zu gelangen Parameterauswahl im Menü Parameterwert ändern Bestätigen des veränderten Parameters Messung stoppen (der Messwert auf dem Display wird nicht aktualisiert) - Inkrementier Taste Maximal Wert einstellen (halten Sie dazu die Taste 3 Sekunden gedrückt) Untermenü... - Seite 8 BETRIEBSANLEITUNG www.warensortiment.de...
-
Seite 9: Einbau
BETRIEBSANLEITUNG www.warensortiment.de Einbau Befestigen Sie den Regler in der Platte, welche nicht dicker als 6mm sein sollte, mit Hilfe der 4 +0,6 Schrauben entsprechend der folgenden Abbildung. Der Schalttafelausschnitt in der Platte sollte 92 mm groß sein. Die Anzeige muss von vorn in den Ausschnitt eingeführt werden und die Versorgungsspannung darf nicht angeschlossen sein. -
Seite 10: Displaybeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Displaybeschreibung Gemessener Wert Alarmindikatoren START/ STOP Mittelungszeit Einheit RESET Bedienelemente... -
Seite 11: Parameterbeschreibung
BETRIEBSANLEITUNG www.warensortiment.de Parameterbeschreibung InP1 Parameter Beschreibung Bereich CnTr – Anzahl der Amplituden FrEqL – Frequenz für (f < 10kHz) FrEqH – Frequenz für (f > 10kHz) tACH – Drehzahlbereich tYP1 Eingangssignal Per – Periode PErH – lange Periode (> 10s) CntH –... - Seite 12 BETRIEBSANLEITUNG www.warensortiment.de InP2 Parameter Beschreibung Bereich -19999 – 99999 Cntr2 aktueller Wert des Hilfszählers Umskalierung des Eingangssignals. Das And – Multiplikation SCAL2 Eingangssignal wird mit dem Sollwert (Parameter diu – Division ConS2) multipliziert oder dividiert -19999 – 99999 ConS2 Konstante für die Umskalierung des Eingangssignals minimale Laufzeit eines low-level-pulse am optionalen Anschluss.
- Seite 13 BETRIEBSANLEITUNG www.warensortiment.de dISP Parameter Beschreibung Bereich 0 – 0,0000 1 – 00,000 2 – 000,00 Dezimalpunkt 3 – 0000,0 4 - 00000 rEd – rot CoLdo Displayfarbe, wenn der gemessene Wert kleiner als CoLLo ist grEEn – grün Displayfarbe, wenn der gemessene Wert größer als CoLLo und kleiner als CoLbE orAnG –...
- Seite 14 BETRIEBSANLEITUNG www.warensortiment.de ALr1, ALr2, ALr3, ALr4 Parameter Beschreibung Bereich P_A1 InP1 – Hauptanschluss P_A2 Alarmbedingung zur InP2 – optionaler Anschluss P_A3 Steuerung des Alarms P_A4 PrL1 PrL2 unterer Grenzwert des -19999 – 99999 PrL3 Alarms PrL4 PrH1 PrH2 oberer Grenzwert des -19999 - 99999 PrH3 Alarms...
- Seite 15 BETRIEBSANLEITUNG www.warensortiment.de Parameter Beschreibung Bereich InP1 – Hauptanschluss P_An Eingangssignal zur Steuerung des Ausgang InP2 – optionaler Anschluss -19999 – 99999 unterer Grenzwert des Ausgangssignals -19999 – 99999 oberer Grenzwert des Ausgangssignals 0_10U – 0...10 V 0_20A – 0...20mA tyPA Ausgangstyp 4_20A –...
- Seite 16 BETRIEBSANLEITUNG www.warensortiment.de Die einstellbaren Modi der Eingänge W1/W3 und des optionales Eingangs W2 werden in folgender Tabelle aufgelistet. Der Eingang W3 ist der Kontrollbedingung des Hauptanschlusses und wird nur beim Zähl und Inkrement Modus benutzt. W2 wird nur als Frequenzzähleingang verwendet. Modus Funktion des Hauptanschlusses Messz...
- Seite 17 BETRIEBSANLEITUNG www.warensortiment.de 0,5 – Periodenmessung (t nicht Messeingang < 11s) benutzt Periodenmessung nicht 0,5 - PErH Messeingang (10s < t < 3600s) benutzt 3600 wenn AUTO gesetzt, Arbeitsstundenzähle Arbeitsstundenzähle nicht wird CntH r aufwärts benutzt Wert gelösch nicht HoUr Zeit nicht benutzt benutzt wenn...
-
Seite 18: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung Initialisierung Nach dem Anschließen der Versorgungsspannung zeigt das Display N30O. Anschließend wird die aktuell aufgespielte Programmversion in Form von „x.xx“ angezeigt. Als nächstes wird das gemessene Eingangssignal angezeigt. Hierbei wird der Dezimalpunkt automatisch gesetzt. Gerät konfigurieren Nachdem Sie die Taste (mind. -
Seite 19: Menüaufbau
BETRIEBSANLEITUNG www.warensortiment.de Menüaufbau... -
Seite 20: Individuelle Abbildung Des Messwertes
BETRIEBSANLEITUNG www.warensortiment.de Individuelle Abbildung des Messwertes Das PCE-N30O unterstützt die Funktion jegliche Eingangssignale in verschiedenste, individuell konfigurierbare Anzeigewerte umzuwandeln. Der Ablauf der Messung und Umwandlung sieht wie folgt aus: Es können maximal 20 Funktionen für die individuelle Abbildung im Speicher des Gerätes hinterlegt werden. -
Seite 21: Alarmmodi
Alarmmodi Das PCE-N30O ist Standardmäßig mit 2 Alarmausgängen ausgestattet. Jeder Ausgang kann in 6 verschiedenen Betriebsmodi gefahren werden: n-on, n-off, on, off, h-on, h-off. Die ersten 4 Betriebsmodi werden in den folgenden Grafiken beschrieben. Die beiden Modi h-on und h-off schalten den Alarm ledig... -
Seite 22: Displayformat
Displayformat Das PCE-N30O wählt standardmäßig automatisch die Anzeigeauflösung für die gemessene Größe. Um die angezeigte Genauigkeit zu erhöhen, ändern Sie den Dezimalpunkt auf die kleinste mögliche Einheit in Abhängigkeit der gegeben Genauigkeit des Gerätes. Diese Einstellung gilt nicht für die Anzeige der Zeit. -
Seite 23: Modbus Protokoll
MODBUS Protokoll Das PCE-N30O unterstützt die Kommunikation über die serielle Schnittstelle RS485 mit MODBUS Protokoll. Das Gerät kann mit anderen Geräten bzw. mit einem PC kommunizieren. Die Programmierung des Gerätes kann auch über die RS485 Schnittstelle mittels der Software und eines PCs vorgenommen werden. -
Seite 24: Eingebaute Funktionen
BETRIEBSANLEITUNG www.warensortiment.de Eingebaute Funktionen Das PCE-N30O unterstützt folgende MODBUS Funktionen: 03 – Lesen von n-Registern 06 – Register beschreiben 16 – Schreiben von n-Registern 17 – Identifizierung eines Slave-Devices Registerübersicht Hinweis: Alle angegebenen Adressen sind physische Adressen. In manchen Programmierumgebungen werden logische Adressen benutzt, d.h. -
Seite 25: 6.4.1 Register Mit Schreib- Und Lesezugriff
BETRIEBSANLEITUNG www.warensortiment.de 6.4.1 Register mit Schreib- und Lesezugriff Symbol Bereich Beschreibung 0 – 7 4000 tYP1 Eingangstyp Wert Beschreibung Impulszähler Frequenz (f < 10kHz) Frequenz (f > 10kHz) Drehzahl Periode Lange Periode Arbeitsstundenzähler aktuelle Zeit Inkrementalgeber 4001 SCAL1 0, 1 Umskalierung des Eingangssignals Wert Beschreibung... - Seite 26 BETRIEBSANLEITUNG www.warensortiment.de 1 – der Hilfszähler wird gelöscht 2 – der Hauptzähler wird gelöscht 4007 Löschen der Zähler 3 – beide Zähler werden gelöscht 1 – 21 4008 IndCp Anzahl der Punkte für die individuelle Abbildung des Messwertes 0 – 4 4009 Dezimalpunkt Wert...
- Seite 27 BETRIEBSANLEITUNG www.warensortiment.de 4020 LEd2 0, 1 Alarmsignalisierung von Alarm 2 Wert Beschreibung ausgeschaltet eingeschaltet reserviert 4029 P_an 0, 1 Eingangssignal zur Steuerung des Ausgangssignals Wert Beschreibung Hauptanschluss Hilfsanschluss 0 – 2 4030 tYPa Ausgangstyp Wert Beschreibung 0 – 10 V 0 –...
- Seite 28 BETRIEBSANLEITUNG www.warensortiment.de Bit 5 Rücksetzen des Hauptzählers Bit 4 nicht benutzt falsche Konfiguration der individuellen Bit 3 Abbildung des Messwertes Bit 2 nicht benutzt Bit 1 nicht benutzt Die Mittelwertbildung ist nicht Bit 0 abgeschlossen 4049 Status 2 Beschreibt den aktuellen Status des Gerätes Bit 15 nicht benutzt Bit 14...
- Seite 29 BETRIEBSANLEITUNG www.warensortiment.de Symbol Bereich -19999 – 99999 7200 7600 CoLLo -19999 – 99999 7202 7601 CoLHi 7204 7602 ovrLo -19999 - 99999 -19999 – 99999 7206 7603 ovrHI -19999 – 99999 PRL1 7208 7604 -19999 – 99999 7210 7605 PrH1 -19999 –...
- Seite 30 BETRIEBSANLEITUNG www.warensortiment.de -19999 – 99999 7276 7638 -19999 – 99999 7278 7639 -19999 – 99999 7280 7640 -19999 – 99999 7282 7641 -19999 – 99999 7284 7642 -19999 – 99999 7286 7643 -19999 – 99999 7288 7644 -19999 – 99999 7290 7645 -19999 –...
-
Seite 31: 6.4.2 Register Mit Lesezugriff
BETRIEBSANLEITUNG www.warensortiment.de 6.4.2 Register mit Lesezugriff Name Einheit 7000 7500 Kennung 7002 7501 Status 1 7004 7502 Kontrolle 7006 7503 Minimum 7008 7504 Maximum 7010 7505 angezeigter Wert Messwert am 7012 7506 Hilfsanschluss Anzahl der gezählten 7014 7507 Impulse von Cnt1 Anzahl der gezählten 7016 7508... -
Seite 32: Wartung Und Reinigung
BETRIEBSANLEITUNG www.warensortiment.de Wartung und Reinigung Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder lösemittelhaltige Reinigungsmittel verwenden. -
Seite 33: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
